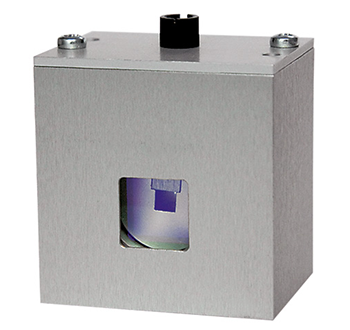

Термостат стабилизации нелинейных кристаллов TK7

  • Со встроенным температурным контроллером для температур до 60°C
  • Регулировка предварительно установленной температуры: ± 5 °C
  • Максимальные размеры кристаллов: 12×12×15 мм, 12×12×30 мм
  • Герметичная защита: окна из кварцевого стекла
  • Предварительно установленная температура: 30 – 60 (80) °C
Крепления термостатов для стабилизации кристаллов

Производитель EKSPLA

Описание

TK7 представляет собой компактный термостат с встроенным температурным контроллером для температур до 60°C. Термостат TK7 имеет более широкие возможности для установки кристаллов по сравнению с моделями TK3 или TK4. По аналогии с KK1 каждый кристалл крепится в адаптере перед установкой в термостате. Адаптеры TK7 и KK1 могут работать совместно. Максимальный размер кристалла для данной модели 12×12 мм и длина кристалла – 30мм.

Предварительно установленную температуру можно регулировать в диапазоне ±5°C с помощью потенциометра. Текущая температура не отображается. TK7 имеет сигнал «temperature ready» (температурный режим достигнут), он переключается в другой режим работы при достижении установленной температуры.
Для дополнительной защиты поверхности кристалла от пыли и других загрязнений предлагается модель TK7W – в версии TK7 с окнами из кварца.

Технические характеристики

Модель TK7 TK7L
Регулировка предварительно установленной температуры  ± 5 °C
Максимальные размеры кристаллов 12×12×15 мм 12×12×30 мм
Герметичная защита (опционно) Окна из кварцевого стекла
Предварительно установленная температура 30 – 60 (80) °C
Стабильность ± 0,2 °C
Выходной сигнал температуры ОК Имеется
Электропитание 12– 15 В DC
Мощность энергопотребления 6 Вт
Тип датчика Терморезистор NTC
Выходной соединитель Binder 719, 3-контактный
Размеры Ш×В×Г 48×50×44 мм 48×50×56 мм

В характеристики могут быть внесены изменения без предварительного уведомления


Размеры TK7
