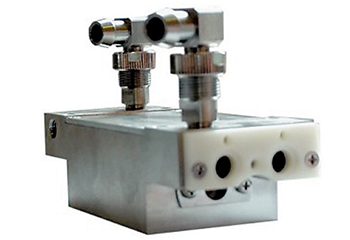

Квантрон DFM

  • Накачка разных активных элементов (Er:YAG, Er: YLF, Nd:Glass, Nd:KGW, Nd:YAG, Nd:YLF, Nd:YVO, Yb:YAG и др.)
  • Две импульсные лампы FL типа
  • Уплотнительные кольца
  • Близкое расположение компонент

Производитель EKSPLA

Двухламповые квантроны

  • Две импульсные лампы типа FL для накачки активного элемента
  • Уплотнительные кольца для герметизации лампы накачки и активного элемента
  • Плотная конструкция для высокой эффективности накачки
  • Размеры активного элемента до Ø10 × 85 мм

Отличительные особенности

  • Две импульсные лампы типа FL для накачки активного элемента
  • Уплотнительные кольца для герметизации лампы накачки и активного элемента
  • Плотная конструкция для высокой эффективности накачки
  • Высокоэффективные керамические диффузные отражатели
  • Последовательная система охлаждения
  • Стекло с самарием для отсечения УФ излучения
  • Коннекторы для высоковольтных проводов включены в комплект
  • Коннекторы для водяных трубок включены в комплект (внутр. Ø9 мм; внеш. Ø12 мм)
  • Типовая эффективность ≈ 1% (для 6 нс импульса на 1064 нм)

Технические характеристики

Модель 1) DFM-58-8 DFM-58-10
Размеры активного элемента Ø8 × 85 (мин) мм   Ø10 × 85 (мин) мм

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.

Габаритные размеры квантрона серии

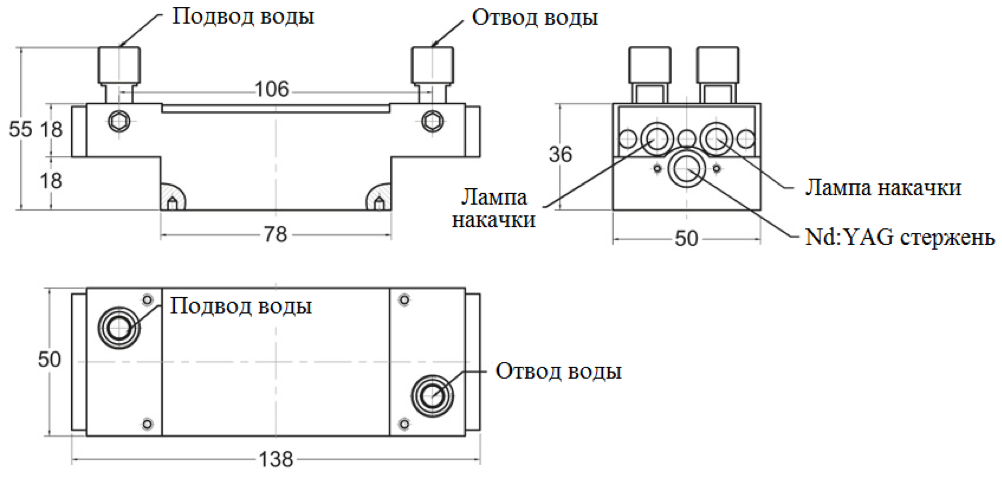

Рис. 1. Габаритные размеры квантрона серии DFM.
