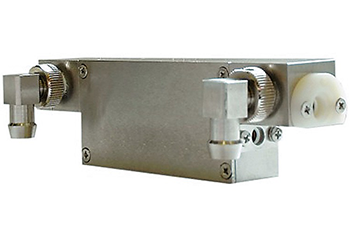

Квантрон MA1

  • Накачка разных активных элементов (Er:YAG, Er: YLF, Nd:Glass, Nd:KGW, Nd:YAG, Nd:YLF, Nd:YVO, Yb:YAG и др.)
  • Одна импульсная лампа FL типа
  • Уплотнительные кольца
  • Близкое расположение компонент

Производитель EKSPLA

Одноламповые квантроны

  • Одна импульсная лампа типа FL для накачки активного элемента
  • Размеры активного элемента до Ø6 × 100 мм

Отличительные особенности

  • Одна импульсная лампа типа FL для накачки активного элемента
  • Уплотнительные кольца для герметизации лампы накачки и активного элемента
  • Плотная конструкция для высокой эффективности накачки
  • Высокоэффективные керамические диффузные отражатели
  • Последовательная система охлаждения
  • Стекло с самарием для отсечения УФ излучения
  • Коннекторы для высоковольтных проводов включены в комплект
  • Коннекторы для водяных трубок включены в комплект (внутр. Ø9 мм; внеш. Ø12 мм)

Технические характеристики

Модель1) MA-1-45 MA-1-58 MA-1-75
Размеры активного элемента Ø3 × 65 мм
Ø4 × 65 мм
Ø4 × 85 мм
Ø5 × 85 мм
Ø6 × 85 мм
Ø4 × 100 мм
Ø5 × 100 мм
Ø6 × 100 мм

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.

Габаритные размеры квантрона серии

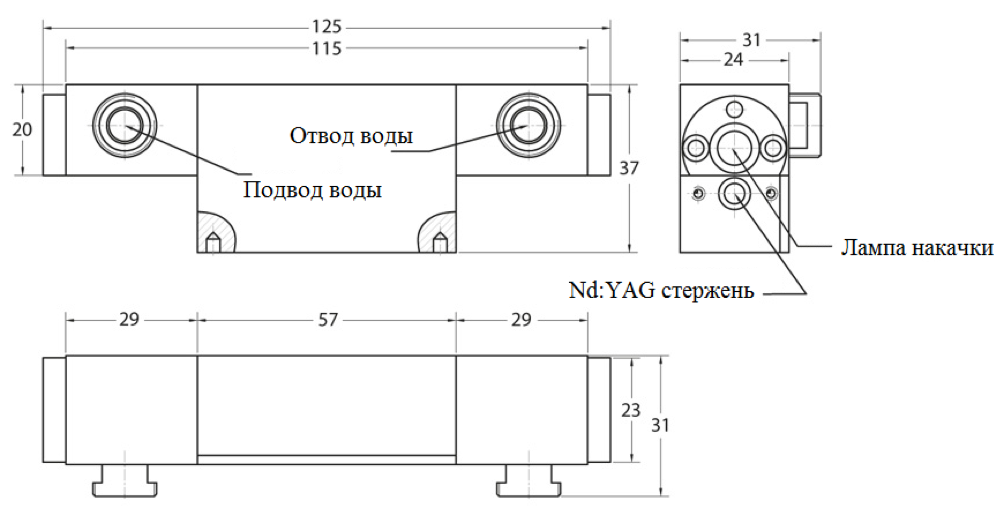

Рис. 1. Габаритные размеры квантрона серии MA1.
