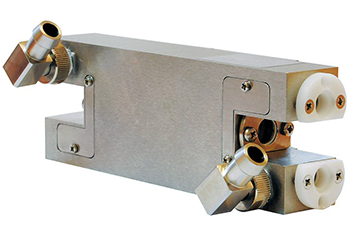

Квантрон TM3

  • Накачка разных активных элементов (Er:YAG, Er: YLF, Nd:Glass, Nd:KGW, Nd:YAG, Nd:YLF, Nd:YVO, Yb:YAG и др.)
  • Две импульсные лампы FL типа
  • Уплотнительные кольца
  • Сильная связь

Производитель EKSPLA

Двухламповые квантроны

  • Две импульсные лампы типа FL для накачки активного элемента
  • Высокоэффективные керамические диффузные отражатели
  • Размеры активного элемента до Ø12 × 100 мм

Отличительные особенности

  • Две импульсные лампы типа FL для накачки активного элемента
  • Уплотнительные кольца для герметизации лампы накачки и активного элемента
  • Плотная конструкция для высокой эффективности накачки
  • Высокоэффективные керамические диффузные отражатели
  • Последовательная система охлаждения
  • Стекло с самарием для отсечения УФ излучения
  • Коннекторы для высоковольтных проводов включены в комплект
  • Коннекторы для водяных трубок включены в комплект (внутр. Ø9 мм; внеш. Ø12 мм)
  • Типовая эффективность ≈ 0.7% (для 6 нс импульса на 1064 нм)

Технические характеристики

Модель 1) Размеры активного элемента
TM-3-75-6.3 Ø6.3 × 100 мм
TM-3-75-8 Ø8 × 100 мм
TM-3-75-10 Ø10 × 100 мм
TM-3-75-12 Ø12 × 100 мм

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.

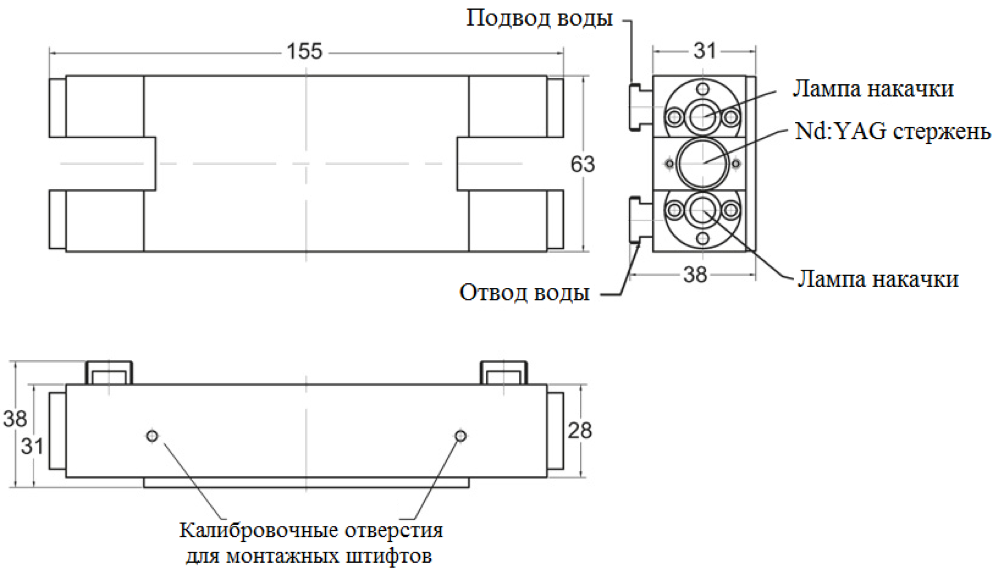

Габаритные размеры квантрона серии TM3

Рис. 1. Габаритные размеры квантрона серии TM3.
