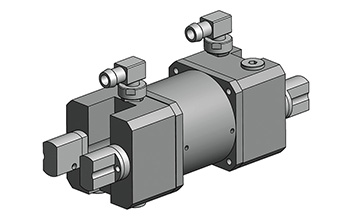

Квантроны для накачки активных сред на основе Nd:YAG

  • предназначены для накачки разных активных элементов Nd:YAG
  • Импульсные лампы FL-58 (5×58 мм)
  • Близкое расположение компонент
  • Диффузионные керамические отражатели
  • Sm-стеклянная пластина

Производитель EKSPLA

Квантроны для накачки активных сред на основе Nd:YAG

  • Импульсные лампы типа FL-58
  • До 4 ламп накачки
  • Размеры активного элемента до Ø25.2 × 115 мм

Отличительные особенности

  • Импульсные лампы типа FL-58 для накачки активного элемента
  • Уплотнительные кольца для герметизации лампы накачки и активного элемента
  • Плотная конструкция для высокой эффективности накачки
  • Высокоэффективные керамические диффузные отражатели
  • Последовательная система охлаждения
  • Стекло с самарием для отсечения УФ излучения
  • Коннекторы для высоковольтных проводов включены в комплект
  • Коннекторы для водяных трубок включены в комплект (внутр. Ø9 мм; внеш. Ø12 мм)
  • Типовая запасаемая энергия: 1% от накачки

Технические характеристики

Модель 1) Размеры активного элемента Количество ламп накачки
2MA12-58 Ø12.2 × 85 мм 2 (Ø5 × 58 мм)
4MA18-58 Ø18.2 × 85 мм 4 (Ø5 × 58 мм)
4MA25-58 Ø25.2 × 85 мм 4 (Ø5 × 58 мм)
2MA12-90 Ø12.2 × 115 мм 2 (Ø5 × 90 мм)
4MA18-90 Ø18.2 × 115 мм 4 (Ø5 × 90 мм)
4MA25-90 Ø25.2 × 115 мм 4 (Ø5 × 90 мм)

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.

Внешний вид квантронов моделей

Рис. 1. Внешний вид квантронов моделей 2MA12-58 и 2MA12-90.

Габаритные размеры квантронов моделей

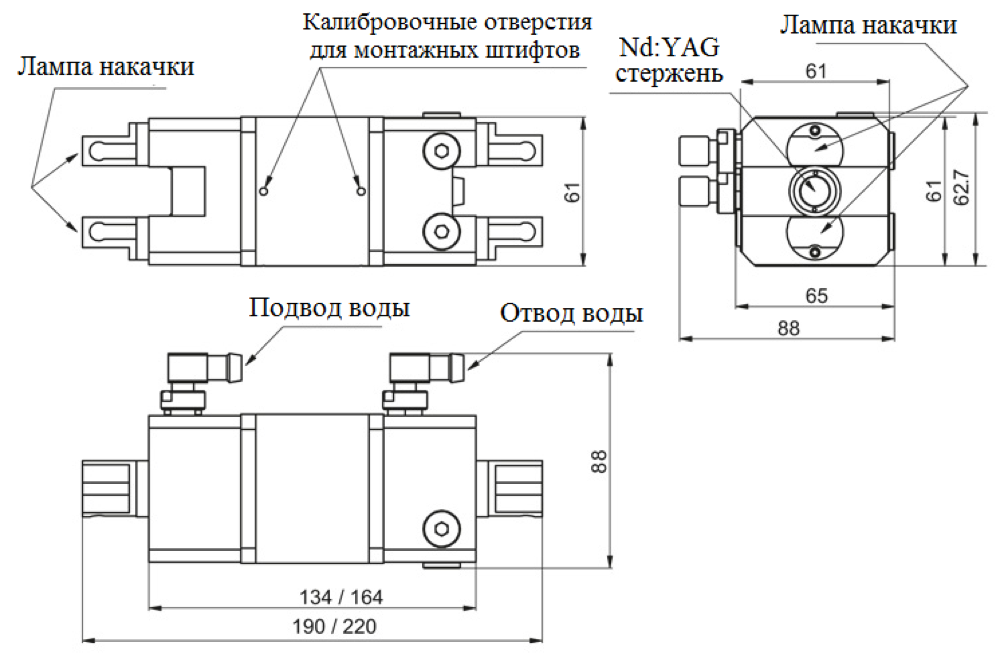

Рис. 2. Габаритные размеры квантронов моделей 2MA12-58 и 2MA12-90.

 Внешний вид квантронов моделей 4MA18-58

Рис. 3. Внешний вид квантронов моделей 4MA18-58 и 4MA18-90.

Габаритные размеры квантронов моделей 4MA18-58

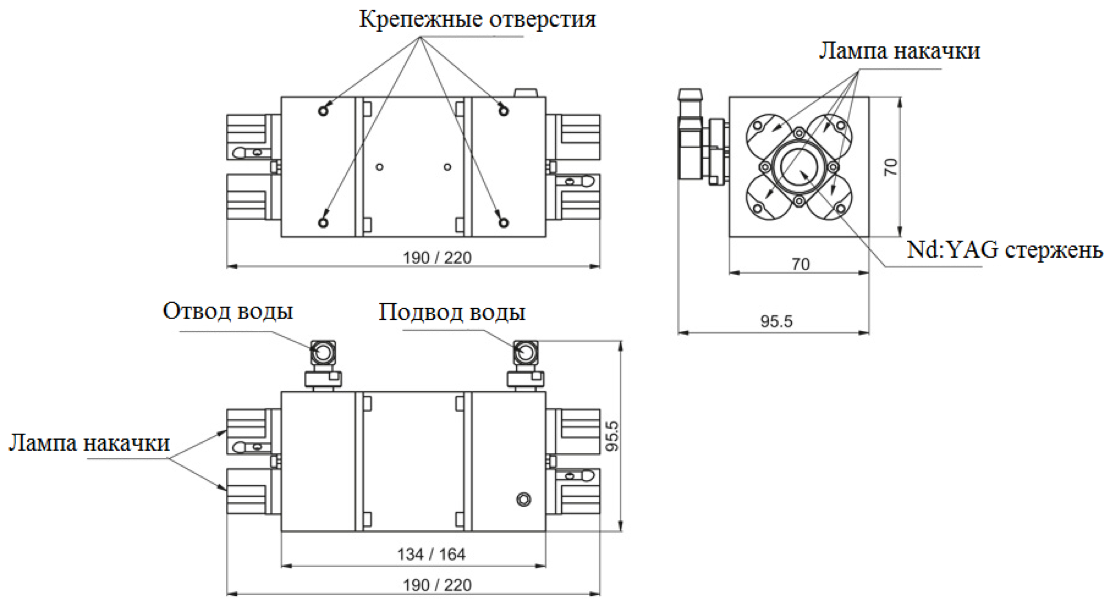

Рис. 4. Габаритные размеры квантронов моделей 4MA18-58 и 4MA18-90.

Внешний вид квантронов моделей 4MA25-58

Рис. 5. Внешний вид квантронов моделей 4MA25-58 и 4MA25-90.

Габаритные размеры квантронов моделей 4MA25-58

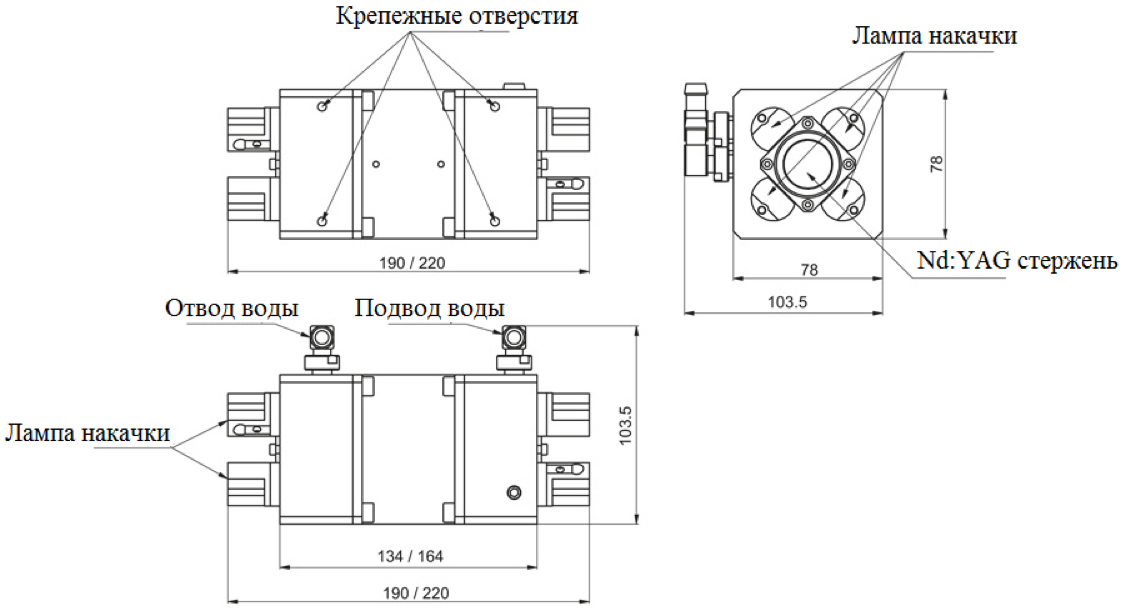

Рис. 6. Габаритные размеры квантронов моделей 4MA25-58 и 4MA25-90.
