Компактные пикосекундные лазеры с воздушным охлаждением серии Atlantic 5
- Решения для микрообработки
- Энергия импульса до 30 мкДж
- Частота следования импульсов до 1 МГц
- Выходная мощность до 5 Вт
- Воздушное охлаждение
- Режим пакета импульсов
- Низкая стоимость содержания
Производитель EKSPLA
Описание
Лазеры с воздушным охлаждением серии Atlantic 5 являются одними из самых компактных пикосекундных лазеров для микрообработки. Данная серия была разработана как универсальный инструмент для различных промышленных применений.
Обладая возможностью электронного переключения выходных портов для ИК, видимого и УФ излучения, а также длительностью импульса 10 пс, лазеры серии Atlantic 5 обеспечивают минимальное тепловое повреждение различных материалов. Данная особенность важна для различных применений, таких как черная маркировка, нанесение рисунков, микрообработка, сверление и трассировка печатных плат, скрайбирование CIGS солнечных элементов и прочее.
Лазеры серии Atlantic 5 имеют возможность синхронизации с внешним оборудованием, включая PSO (синхронизированный выход для позиционирования), что делает интеграцию с любым оборудованием для управления лазерным излучением простой и легкой.
Превосходное качество излучения позволяет легко фокусировать лазерный пучок в мельчайшие пятна на различных рабочих расстояниях и обрабатывать практически любой материал.
Лазеры серии Atlantic 5 также могут работать в режиме пакета импульсов со скважностью 25 нс между импульсами внутри пакета. Это очень полезно для такого применения, как увеличение скорости удаления материала при лазерной абляции.
Для повышения надежности и обеспечения долговременной стабильной работы в промышленных условиях, оптические компоненты устанавливаются в прочный герметичный монолитный и компактный алюминиевый корпус. Не требующие дорогостоящего обслуживания, данные лазеры обеспечивают максимальную надежность благодаря оптимизированной и компактной оптической схеме, управляемости через ПК, наличию встроенной системы самодиагностики и расширенных отчетов о состоянии.
Лазеры серии Atlantic 5 не требуют установки, выполняемой квалифицированным инженером, и характеризуются низкой стоимости содержания в течение всего срока эксплуатации.
Отличительные особенности
- Выходная мощность до 5 Вт
- Опциональная генерация высших гармоник (532 нм и 355 нм) с возможностью электронного переключения выходных портов
- Энергия импульса до 30 мкДж
- Частота следования импульсов до 1 МГц
- Короткая длительность импульса до 10 пс
- Превосходное качество излучения: M2 < 1.3
- Воздушное охлаждение
- Режим пакета импульсов
- Универсальное управление и возможность синхронизации
- Умный внешний запуск для синхронной работы с полигональным сканером и PSO
- Прочный и герметичный компактный корпус
- Низкая стоимость содержания
Области применения
- Маркировка металлов и дифракционных решеток
- Нанесение рисунков
- Микрообработка
- Скрайбирование тонкопленочных CIGS солнечных элементов
- Сверление и трассировка печатных плат
- Сверление
- Резка
- Структурирование
- Абляция
- Нанесение сетки для дальнейшей резки
Обрабатываемые материалы
- Различные металлы
- Хрупкие материалы: стекло, керамика, сапфир и поликристаллические алмазы (PCD)
- Кремний и кремнийсодержащие материалы
- PET, PP, PI
- Печатные платы
- Солнечные элементы
Характеристики
| Модель | Atlantic 5 |
| Основные характеристики 1) | |
| Длина волны | |
| Основная | 1064 нм |
| Вторая гармоника (опционально) | 532 нм (выходной порт для 1064 нм – опция) |
| Третья гармоника (опционально) | 355 нм (выходные порты для 1064 нм и/или 532 нм – опция) |
| Частота следования лазерных импульсов (PRRL) 2) | 100 – 1000 кГц |
| Частота следования после делителя частоты | PRR = PRRL / N, где N = 1, 2, 3, …, 1025 |
| Максимальная средняя выходная мощность 3) | |
| 1064 нм | 5 Вт |
| 532 нм | 2 Вт |
| 355 нм | 1 Вт |
| Энергия импульса при минимальной PRRL 3) | |
| 1064 нм | 30 мкДж |
| 532 нм | 20 мкДж |
| 355 нм | 10 мкДж |
| Контраст импульса | |
| 1064 нм | > 150:1 |
| 532 нм | > 500:1 |
| 355 нм | > 1000:1 |
| Долговременная стабильность выходной мощности за 8 часов после прогрева 4) | СКО < 1% |
| Стабильность энергии от импульса к импульсу (СКО) 5) | |
| 1064 нм | < 0.8% |
| 532 нм | < 1.5% |
| 355 нм | < 1.5% |
| Длительность импульса (по уровню FWHM) | 10 ± 3 пс |
| Поляризация | Линейная, вертикальная, 100:1 |
| Качество пучка | M2 < 1.3 |
| Степень округлости пучка (дальнее поле) | > 0.85 |
| Расходимость пучка, полный угол | |
| 1064 нм | < 2.0 мрад |
| 532 нм | < 1.5 мрад |
| 355 нм | < 1.5 мрад |
| Стабильность наведения пучка (от пика к пику) 6) | < 50 мкрад |
| Диаметр пучка в 50 см от выходного порта (по уровню 1/e2) | |
| 1064 нм | 1.4 ± 0.2 мм |
| 532 нм | 1.2 ± 0.2 мм |
| 355 нм | 1.1 ± 0.2 мм |
| Синхронизация | Внутренняя / Внешняя |
| Контроль импульсов на выходе лазера | Делитель частоты, селектор импульсов, мгновенное управление амплитудой, режим пакета импульсов, ослабление мощности |
| Интерфейс управления | Кнопочная консоль, USB, RS232, LAN |
| Физические характеристики | |
| Габаритные размеры лазерной головки (Ш×В×Д) | |
| 1064 нм | 372 × 158 × 423 мм |
| 532 нм | 372 × 158 × 590 мм |
| 355 нм | 372 × 158 × 590 мм |
| Габаритные размеры источника питания (Ш×В×Д) | 471 × 153 × 511 мм |
| Длина соединительного кабеля | 3 м |
| Требования по эксплуатации | |
| Охлаждение | Воздушное |
| Рабочая температура | 18 – 27°C |
| Относительная влажность | 10 – 80% (не конденсированный воздух) |
| Напряжение питания | 100 – 240 В перем. тока, однофазное, 47 – 63 Гц |
| Максимальное энергопотребление | < 0.5 кВт |
| Класс чистоты помещения | не хуже ISO Class 9 |
| Классификация по EN60825-1 | Лазерное оборудование класса 4 |
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
2)Когда делитель частоты настроен на вывод каждого лазерного импульса.
3)См. типовые перестроечные кривые для получения информации о мощности и энергии на других частотах следования.
4)При наименьшей PRRL после прогрева при стабильных параметрах окружающей среды.
5)При наименьшей PRRL при стабильных параметрах окружающей среды.
6)Стабильность наведения пучка оценивается как перемещение центроида пучка в фокальной плоскости фокусирующего элемента.
Рис. 1. Типовые перестроечные кривые выходной мощности и энергии лазеров модели Atlantic 5.
Рис. 2. Типовые перестроечные кривые выходной мощности и энергии лазеров модели Atlantic 5-GR2.
Рис. 3. Типовые перестроечные кривые выходной мощности и энергии лазеров модели Atlantic 5-UV1.
Рис. 4. Габаритные размеры лазерной головки Atlantic 5 с одним выходным портом на 1064 нм (в мм).
Рис. 5. Типовой внешний вид лазерной головки Atlantic 5 с одним выходным портом на 1064 нм.
Рис. 6. Габаритные размеры лазерной головки Atlantic 5 с тремя выходными портами (в мм).
Рис. 7. Типовой внешний вид лазерной головки Atlantic 5 с тремя выходными портами.

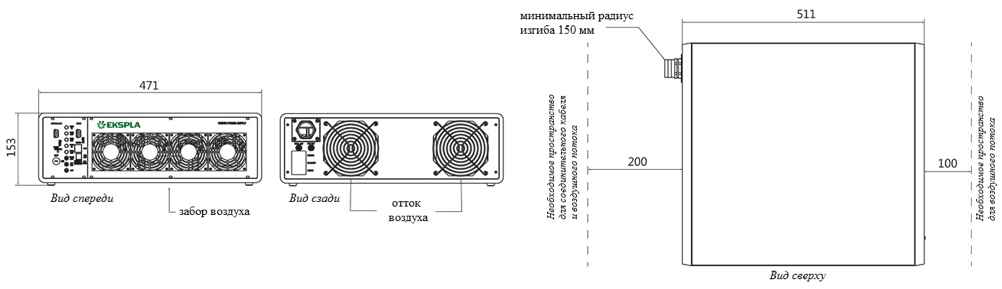

Рис. 8. Габаритные размеры источника питания лазера Atlantic 5 (в мм).

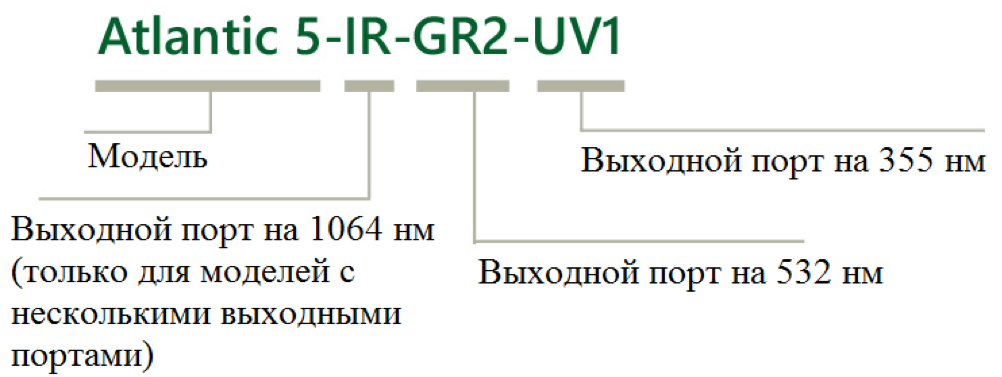

Информация для заказа
