Чип-лазер с диодной накачкой QC

Ультракомпактные чип лазеры с диодной накачкой QC

  • Длина волны, нм: 1064; 532; 355; 266; 1540
  • Длительность импульса, нс: 0,9; < 4
  • Частота повторения импульсов, кГц: 3-20; 4-15; 4-10
  • Электропитание: 100…240В, 50/60Гц, 500Вт
  • Тип накачки: Диодная

Производитель SOLAR LS

Описание

СОЛАР ЛС предлагает семейство микролазеров с пассивной модуляцией добротности. Твердотельные лазеры серии QC с диодной накачкой работают на длинах волн 1540нм, 1064 нм, 532 нм, 355 нм и 266 нм

  • Компактный и пылезащищенный дизайн
  • 1540 нм, 1064 нм, 532 нм, 355 нм, 266 нм
  • Выходная энергия до 500 мкдж
  • Пиковая мощность до 500 квт
  • Ресурс более 109 импульсов
  • Качество луча ТЕМ00

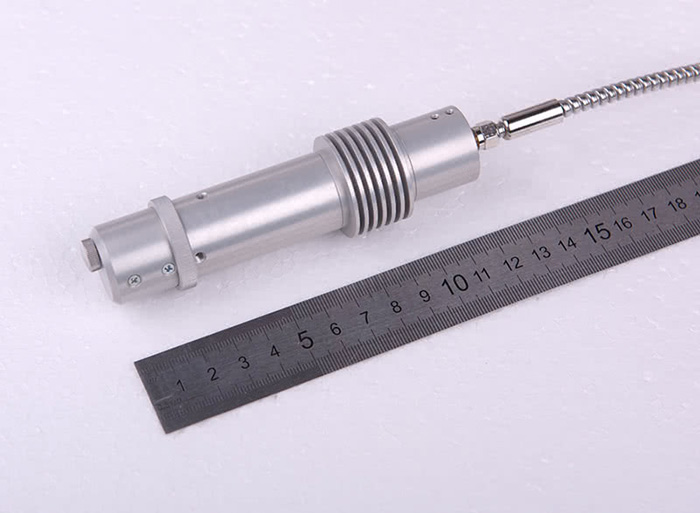

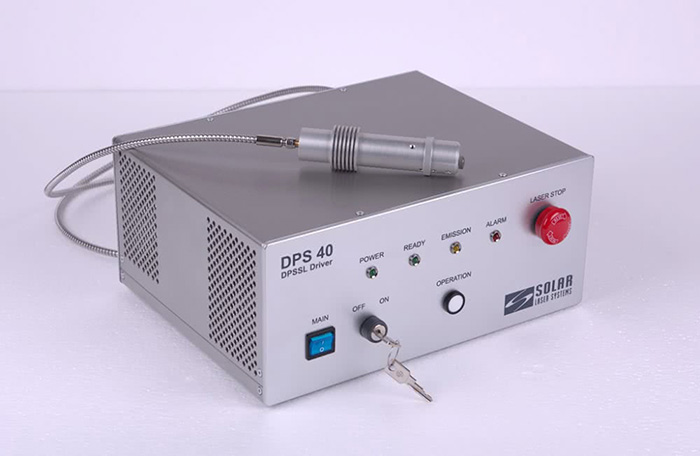

Блок питания лазера QCГоловка лазера QCДрайвер лазера DPS 40

Монолитный резонатор, устойчивый к разъюстировке, обеспечивает надежность работы и стабильность параметров лазера. Серия лазеров QC имеет экстремально высокую пиковую мощность и идеальное качество луча, что делает ее незаменимым инструментом для целого ряда научных и прикладных задач.

Компактные размеры и наличие внешнего запуска лазеров не только облегчат самостоятельное использование этих приборов, но и позволяют с легкостью встраивать их в любое оборудование.

Ресурс работы, превышающий 109 импульсов, практически исключает дополнительные издержки на сервисное обслуживание.

Опции и аксессуары

Генераторы гармоник

Лазеры серии QC легко дополняется такими же миниатюрными модулями генераторов гармоник, что дает возможность работы в видимом (532 нм) и УФ (355 нм и 266 нм) областях спектра.

Применения

  • Микрообработка
  • Флуоресценция с временным разрешением
  • Нелинейная оптика
  • Лазерный поджиг
  • LIDAR
  • LIBS

Технические характеристики

МОДЕЛЬ QC110 QC120 QC130 QC140 QC210
Длина волны, нм 1064 532 355 266 1540
Энергия в импульсе, мкДж 100 Гц 400 200 100 60 —
200 Гц 400 190 90 55 —
300 Гц 400 180 80 55 —
1000 Гц — — — — 50
Длительность импульса, нс 0,9 < 4
Качество луча TEM00, M2 < 1,5
Охлаждение Воздушное
Электропитание 100…240В, 50/60Гц, 500Вт
Габаритные размеры, мм:
Излучатель Ø33 x 160
Блок питания 300 x 230 x 135

* Спецификация может быть изменена без предварительного уведомления

Профиль пучка лазера QC

Профиль луча лазера QC110 (ближняя зона)

Габаритный чертёж головки QC

Габаритные размеры излучателя лазера QC серии

Габаритный чертёж блока питания QC

Габаритные размеры блока питания лазера QC серии
