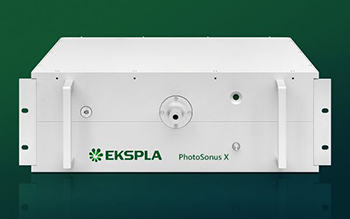

Перестраиваемый DPSS лазер высокой мощности для получения фотоакустических изображений PhotoSonus X

  • Лазер накачки и ПГС в едином корпусе
  • До 90 мДж на выходе
  • Частота следования импульсов 50Гц или 100 Гц
  • Низкий уровень шума (< 60 дБ)

Производитель EKSPLA

Описание

PhotoSonus X представляет собой идеальное решение для получения фотоакустических изображений в доклинических и клинических целях, а также когда требуется быстрое сканирование образцов. Выходная энергия до 90 мДж в пике, широкий диапазон перестройки от 660 нм до 2600 нм, высокая частота следования импульсов до 100 Гц и возможность быстрого переключения длин волн делают данную систему идеальным источником для фотоакустической визуализации для получения изображений с высоким разрешением и с высокой скоростью сбора данных. Кроме того, построенный на платформе твердотельного лазера с диодной накачкой, PhotoSonus X отличается значительно более тихой работой (уровень создаваемого шума < 60 дБ) по сравнению с лазерами с ламповой накачкой, что особенно полезно для клинического использования.

DPSS технология и продуманная конструкция системы гарантируют высокую надежность и низкие затраты на обслуживание и содержание. В дополнение выходной порт PhotoSonus X может быть соединен практически с любым типом волоконных кабелей.

В завершение, имея опциональные расширения установки внутреннего измерителя энергии и электромеханического затвора с возможностью самопроверки лазера, PhotoSonus X может быть готов к сертификации для клинических исследований в области фотоакустики.

Отличительные особенности

  • Широкий диапазон перестройки от 660 до 2600 нм
  • Полностью моторизированная перестройка длины волны
  • Возможность внешнего запуска
  • До 90 мДж на выходе ПГС
  • Частота следования импульсов 100 Гц или 50 Гц
  • Низкие затраты на обслуживание
  • Подготовлен к сертификации
  • Уровень создаваемого шума < 60 дБ
  • Лазер накачки и ПГС в едином корпусе
  • Волоконные коннекторы с защитным предохранителем
  • Вывод сигнальной и холостой составляющих через один выходной порт (опционально)
  • Быстрое переключение длин волн для двух соседних импульсов в диапазоне до 300 нм (опционально)
  • Электромеханический выходной затвор с возможностью самопроверки лазера (опционально)
  • Встроенный измеритель энергии (опционально)
  • Моторизированный аттенюатор (опционально)

Характеристики

Модель PhotoSonus X-50 PhotoSonus X-100
ПГС 1)
Диапазон длин волн
Сигнальная волна 660 – 1064 нм
Расширение сигнального диапазона (опция) 660 – 1300 нм
Холостая волна (опция) 1065 – 2300 нм
Максимальная энергия импульса 2) > 90 мДж > 50 мДж
Частота следования импульсов 3) 50 Гц 100 Гц
Шаг перестройки по длине волны
Сигнальная волна 0.1 нм
Холостая волна 1 нм
Длительность импульса 4) 2 – 5 нс
Спектральная ширина линии 5) < 15 см-1 < 10 см-1
Типичный диаметр пучка 6) 5 ± 1 мм
Интерфейсы управления USB, LAN, RS232
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 551 × 400 × 162 мм
Габаритные размеры источника питания (Ш×Д×В) 483 × 390 × 140 мм
Длина соединительного кабеля 2.5 м
Требования по эксплуатации
Охлаждение 7) Замкнутый контур с воздушно-водяным охлаждением
Рабочая температура 18 – 27°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 100 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 2 кВт

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 700 нм.

2)Измерено на длине волны 700 нм для свободного выхода. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

3)Доступны другие частоты следования импульсов, пожалуйста, уточняйте.

4)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.

5)Измерена на длине волны 700 нм или выше.

6)Измерен по уровню 1/e2 на длине волны 700 нм для свободного выхода.

7)Используется внешний чиллер.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.

Типовая перестроечная кривая выходной энергии лазерной системы с опцией расширения сигнального диапазона длин волн

Рис. 1. Типовая перестроечная кривая выходной энергии лазерной системы PhotoSonus X (свободный выход) с опцией расширения сигнального диапазона длин волн.

Типовая перестроечная кривая выходной энергии лазерной системы с опцией холостого диапазона длин волн

Рис. 2. Типовая перестроечная кривая выходной энергии лазерной системы PhotoSonus X свободный выход) с опцией холостого диапазона длин волн.

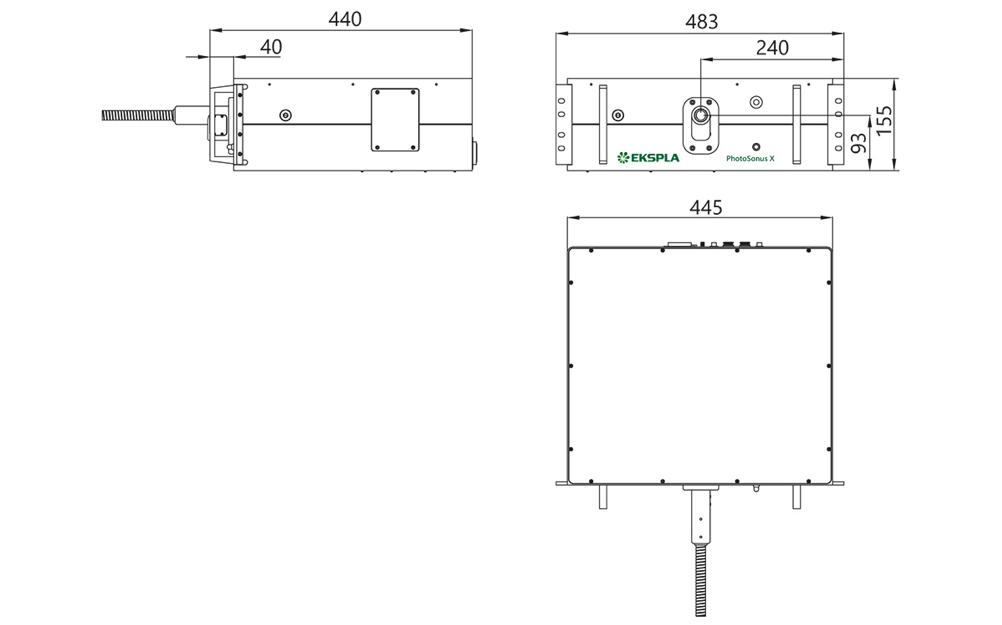

Габаритные размеры лазерной головки

Рис. 3. Габаритные размеры лазерной головки PhotoSonus X (в мм).

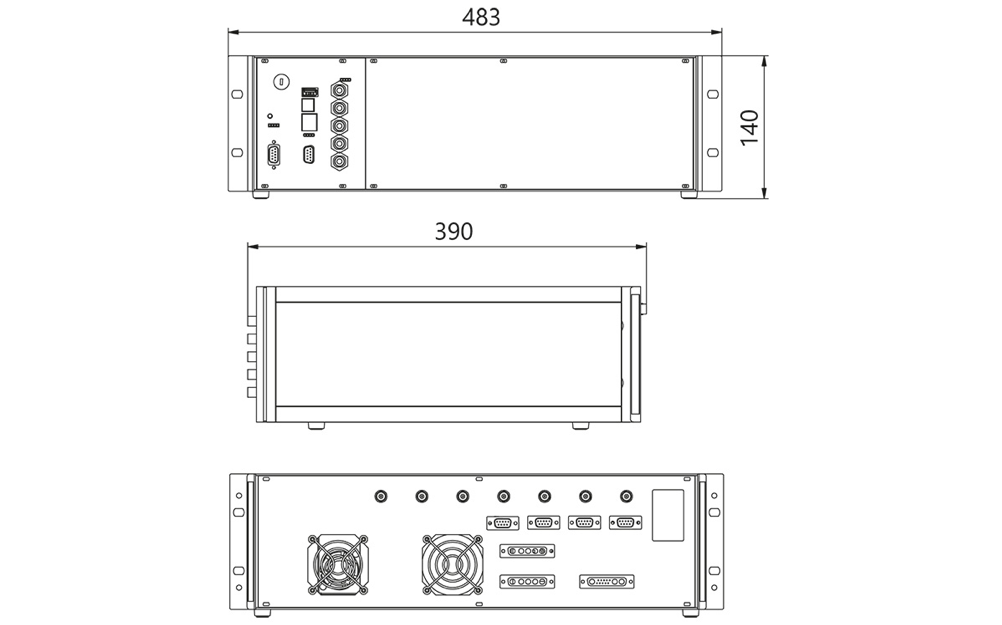

Габаритные размеры источника питания

Рис. 4. Габаритные размеры источника питания PhotoSonus X (в мм).

A. D. Salas-Caridad, B. Eng.: Hydrophones based on interferometric fiber-optic sensors with applications in photoacoustics; Master of Optomechatronics | Leon, Guanajuato, Mexico, 2017

M. Oeri, W. Bost, N. Sénégond, S. Tretbar, M. Fournelle: Hybrid Photoacoustic/Ultrasound tomograph for real time finger imaging; Ultrasound in Med. & Biol., 2017

A. D. Salas-Caridad, G. Martínez-Ponce, R. Martínez-Manuel: Photoacoustic signal detection using interferometric fiber-optic ultrasound transducers; Event: SPIE Optical Engineering + Applications, 2017, San Diego, California, United States

M. Y. Lee, D. H. Shin, S. H. Park, W.C. Ham, S.K. Ko, C. G. Song: Detecting Rat’s Kidney Inflammation Using Real Time Photoacoustic Tomography; World Academy of Science, Engineering and Technology International Journal of Biotechnology and Bioengineering Vol:11, No:8, 2017

P. Palaniappan, D. H. Shin, C. G. Song: Image Enchancement Algorithm of Photoacoustic Tomography using Active Countour Filtering; World Academy of Science, Engineering and Technology International Journal of Computer and Information Engineering Vol:10, No:4, 2016

P. Palaniappan, D. H. Shin, S. H. Park, M. Y. Lee, B. Y. Kim, S. Y. Lee, S. K. Go, C. G. Song: A Custom Developed Linear Array Photoacoustic Tomography for Noninvasive Medical Imaging; Event: 2016 IEEE International Conference on Consumer Electronics-Asia (ICCE-Asia)

D. Shin, Y. Yang, C. G. Song: Enhancement of objects in photoacoustic tomography using selective filtering; Bio-Medical Materials and Engineering 26 (2015) S1223–S1230
