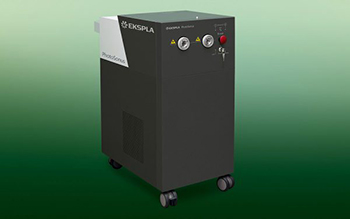

Мобильная перестраиваемая лазерная система высокой энергии для получения фотоакустических изображений PhotoSonus M

  • Высокая энергия импульса для большой зоны подсветки
  • Лазер накачки, ПГС и источник питания в едином мобильном корпусе
  • До 250 мДж на выходе
  • Возможность быстрой перестройки по длинам волн

Производитель EKSPLA

Описание

Ввиду большой потребности в лазерных системах высокой энергии на рынке фотоакустики для визуализации больших объемов тканей компанией Ekspla была представлена система PhotoSonus M – обновленная высокоэнергетическая перестраиваемая лазерная система, используемая для фотоакустической визуализации. Проверенные временем наносекундный лазер накачки, параметрический генератор света, источник питания и система охлаждения интегрированы в едином прочном корпусе, что обеспечивает высокую мобильность системы, простоту использования и позволяет снизить затраты на обслуживание и содержание.

Высокая гибкость платформы PhotoSonus M делает данную систему простой в интеграции для использования в комплексах получения фотоакустических изображений: она полностью моторизирована и управляется через ПК, оснащена выходами для подачи внутренних и приема внешних синхронизирующих сигналов, а также может быть оснащена рядом дополнительных функций, например, быстрая перестройка по длинам волн в ПГС, моторизированный аттенюатор, внутренний измеритель энергии и электромеханический выходной затвор.

Недавно была введена опция быстрого переключения длин волн, которая позволяет каждому лазерному импульсу иметь различную длину волны во всем рабочем диапазоне перестройки сигнальной и холостой длины волны и в любой последовательности. Наличие данной опции в сочетании с высокой энергией в импульсе (до 180 мДж) и широким диапазоном перестройки (330 – 2300 нм) делает PhotoSonus Mнезаменимым источником получения изображения для любой фотоакустической системы.

Для получения еще большей глубины изображения и разрешения доступна модификация PhotoSonusM+ с максимальной энергией в 250 мДж на выходе.

Для удобства выходные порты PhotoSonus M и PhotoSonus M+ могут быть соединены практически с любым типом волоконных кабелей.

Отличительные особенности

  • До 250 мДж на выходе
  • Широкий диапазон перестройки от 330 до 660 нм и от 660 до 2300 нм
  • Частота следования импульсов 10 Гц или 20 Гц
  • Лазер накачки, ПГС и источник питания интегрированы в едином мобильном корпусе
  • Низкие затраты на обслуживание
  • Волоконные коннекторы с защитным предохранителем
  • Быстрое переключение длин волн для двух соседних импульсов во всем рабочем диапазоне (опционально)
  • Электромеханический выходной затвор (опционально)
  • Встроенный измеритель энергии (опционально)
  • Моторизированный аттенюатор (опционально)
  • Доступ к излучению лазера накачки 1064/532 нм (опционально)
  • Вывод сигнальной и холостой составляющих через один выходной порт (опционально)

Характеристики

Модель PhotoSonus M-10 PhotoSonus M-20 PhotoSonus M+
ПГС 1)
Диапазон длин волн
Сигнальная волна 660 – 1064 нм
Расширение сигнального диапазона (опция) 660 – 1300 нм
Вторая гармоника от сигнального диапазона (опция) 330 – 530 нм (330 – 659 нм 2))
Холостая волна (опция) 1065 – 2300 нм
Максимальная энергия импульса 3) > 180 мДж > 160 мДж > 250 мДж
Частота следования импульсов 10 Гц 20 Гц 10 Гц
Шаг перестройки по длине волны
Сигнальная волна 0.1 нм
Холостая волна 1 нм
Длительность импульса 4) 3 – 5 нс
Спектральная ширина линии < 10 см-1 < 20 см-1
Типичный диаметр пучка 5) 7 ± 2 мм 9 ± 2 мм
Физические характеристики
Габаритные размеры (Ш×Д×В) 434 × 672 × 887 мм
Требования по эксплуатации
Рабочая температура 18 – 27°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 6) 208 или 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 1.0 кВА < 1.5 кВА < 1.5 кВА

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 700 нм.

2)Когда заказа опция расширения сигнального диапазона длин волн.

3)Измерено на длине волны 700 нм при свободном выходе. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

4)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.

5)Измерен по уровню 1/e2 на длине волны 700 нм при свободном выходе. Может быть подстроен по запросу.

6)При заказе должно быть указано напряжение питания в лаборатории.

Типовые перестроечные кривые выходной энергии лазерных систем M-10 и M-20 с опцией расширения сигнального диапазона длин волн

Рис. 1. Типовые перестроечные кривые выходной энергии лазерных систем PhotoSonus M-10 и M-20 с опцией расширения сигнального диапазона длин волн.

Типовые перестроечные кривые выходной энергии лазерных систем M-10 и M-20 с опцией холостого диапазона длин волн

Рис. 2. Типовые перестроечные кривые выходной энергии лазерных систем PhotoSonus M-10 и M-20 с опцией холостого диапазона длин волн.

Типовая перестроечная кривая выходной энергии лазерной системы M+ для сигнального и холостого диапазонов длин волн

Рис. 3. Типовая перестроечная кривая выходной энергии лазерной системы PhotoSonus M+ для сигнального и холостого диапазонов длин волн.

Примеры фотоакустических изображений

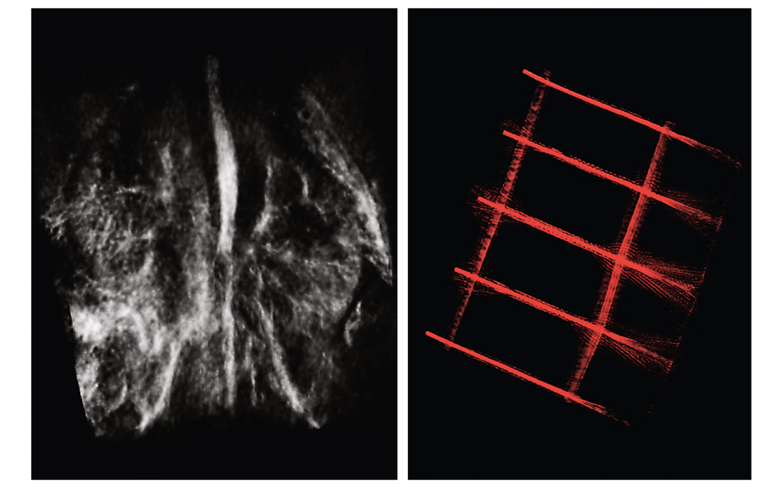

Рис. 4. Примеры фотоакустических изображений (с согласия PhotoSound Technologies, Inc.).

 Габаритные размеры лазерной системы

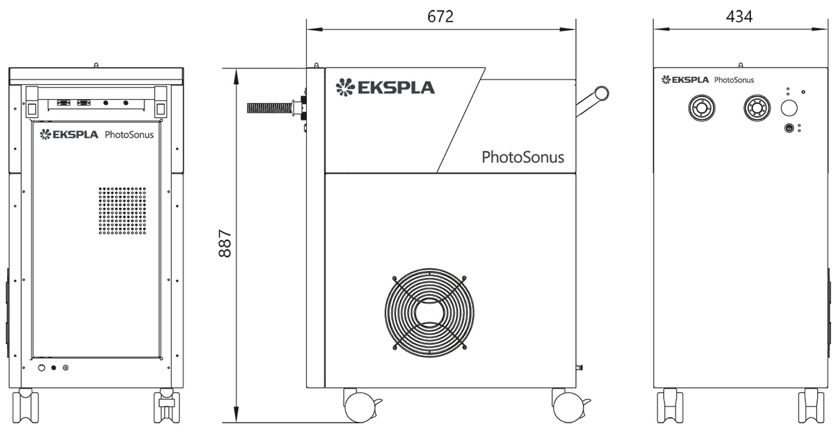

Рис. 5. Габаритные размеры лазерной системы PhotoSonus M (в мм).

A. D. Salas-Caridad, B. Eng.: Hydrophones based on interferometric fiber-optic sensors with applications in photoacoustics; Master of Optomechatronics | Leon, Guanajuato, Mexico, 2017

M. Oeri, W. Bost, N. Sénégond, S. Tretbar, M. Fournelle: Hybrid Photoacoustic/Ultrasound tomograph for real time finger imaging; Ultrasound in Med. & Biol., 2017

A. D. Salas-Caridad, G. Martínez-Ponce, R. Martínez-Manuel: Photoacoustic signal detection using interferometric fiber-optic ultrasound transducers; Event: SPIE Optical Engineering + Applications, 2017, San Diego, California, United States

M. Y. Lee, D. H. Shin, S. H. Park, W.C. Ham, S.K. Ko, C. G. Song: Detecting Rat’s Kidney Inflammation Using Real Time Photoacoustic Tomography; World Academy of Science, Engineering and Technology International Journal of Biotechnology and Bioengineering Vol:11, No:8, 2017

P. Palaniappan, D. H. Shin, C. G. Song: Image Enchancement Algorithm of Photoacoustic Tomography using Active Countour Filtering; World Academy of Science, Engineering and Technology International Journal of Computer and Information Engineering Vol:10, No:4, 2016

P. Palaniappan, D. H. Shin, S. H. Park, M. Y. Lee, B. Y. Kim, S. Y. Lee, S. K. Go, C. G. Song: A Custom Developed Linear Array Photoacoustic Tomography for Noninvasive Medical Imaging; Event: 2016 IEEE International Conference on Consumer Electronics-Asia (ICCE-Asia)

D. Shin, Y. Yang, C. G. Song: Enhancement of objects in photoacoustic tomography using selective filtering; Bio-Medical Materials and Engineering 26 (2015) S1223–S1230
