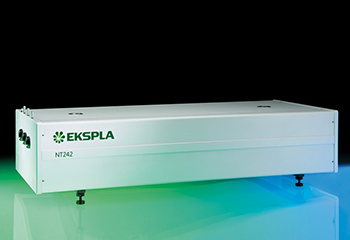

Лазер с перестройкой частоты NT242

Перестраиваемые лазеры с диодной накачкой, работающие в кГц диапазоне частот серии NT242

  • Лазер накачки и ОПГ в едином корпусе
  • Широкий диапазон перестройки от 210 нм до 2600 нм
  • До 60 мкДж в УФ области спектра
  • Частота следования импульсов 1 кГц

Производитель EKSPLA

Основные параметры
  • Длина волны:
    210 – 2600 нм
  • Частота повторений:
    1 кГц
  • Диодная накачка
  • До 60 мкДж в УФ области спектра

Описание

Лазеры серии NT242 предназначены для генерации излучения с частотой следования импульсов 1 кГц и имеют широкий рабочий диапазон перестройки. Интегрированные в один компактный корпус Nd:YAG лазер накачки с модуляцией добротности и оптический параметрический генератор (ОПГ) позволяют осуществлять автоматизированную перестройку в непрерывном диапазоне длин волн 210 – 2600 нм. Обладая высокой частотой следования импульсов, лазеры данной серии зарекомендовали себя как удобный инструмент для широкого круга лабораторных задач, например, лазерноиндуцированная флуоресценция, импульсный фотолиз, фотобиология, метрология, дистанционное зондирование и т.п.

Благодаря диодной накачке лазеры серии NT242 требуют меньше обслуживания, а охлаждение с помощью встроенного чиллера еще больше снижает стоимость содержания. Мониторинг энергии импульса для накачки ОПГ с помощью встроенного детектора также позволяет отслеживать производительность самого лазера накачки. Дополнительные опции позволяют включить в конфигурацию лазера отдельные выходные порты для вывода излучения накачки на 1064 нм, 532 нм и 355 нм.

Лазеры NT242 могут управляться как с помощью пульта дистанционного управления (ПДУ) и/или с ПК с помощью драйверов LabView. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках.

Отличительные особенности

  • Лазер накачки и ОПГ интегрированы в едином корпусе
  • Непрерывная автоматизированная перестройка длины волны в диапазоне 210 – 2600 нм
  • Более 60 мкДж в УФ области спектра
  • Частота следования импульсов 1000 Гц
  • Спектральная ширина линии менее 5 см-1
  • Длительность импульса 3 – 6 нс
  • Удаленный контроль ПК через (опционально 232) + драйверы
  • Пульт дистанционного управления

Области применения

  • Лазерноиндуцированная флуоресценция
  • Импульсный фотолиз
  • Фотобиология
  • Дистанционное зондирование
  • Нелинейная спектроскопия
  • Калибровка телескопов

Опции и аксессуары

Опция Описание
-SH Расширение рабочего диапазона перестройки до 210 – 300 нм в УФ область спектра. Достигается за счет генерации второй гармоники.
-SF Расширение рабочего диапазона перестройки до 300 – 405 нм. Достигается за счет генерации суммарной частоты.
-SH/SF Расширение рабочего диапазона перестройки до 210 – 405 нм в УФ область спектра. Достигается за счет объединения генерации второй гармоники и суммарной частоты для получения максимально возможной энергии импульса.
-H, -2H, -3H Дополнительный выходной порт для вывода излучения лазера накачки на 1064 нм и/или 532 нм и/или 355 нм.
-SCU Дополнительное устройство спектральной фильтрации для улучшения спектральной чистоты выходного излучения.
-FC Вывод излучения из ОПГ через волокно.
-Attn Вывод ослабленного с помощью аттенюатора излучения из ОПГ.

Информация для заказа

Технические характеристики

Лазер накачки

Модель NT242 NT242-SH NT242-SF NT242-SH/SF
ОПГ 1)
Диапазон длин волн
Сигнальная волна, нм 405 – 710
Холостая волна, нм 710 – 2600
SH и/или SF опция, нм 210 – 300 300 – 405 210 – 405
Энергия импульса 2)
ОПГ, мкДж 450
SH и/или SF 40 мкДж на 240 нм 60 мкДж на 320 нм
Частота следования импульсов, Гц 1000
Длительность импульса, нс 3) 3 – 6
Спектральная ширина линии, см-1 4) < 5
Шаг перестройки по длине волны 5)
Сигнальная волна, нм 0,1
Холостая волна, нм 1
SH/SF, нм 0,05
Поляризация
Сигнальная волна Горизонтальная
Холостая волна Вертикальная
SH/SF Вертикальная
Типичный диаметр луча, мм 6) 3 × 6 мм
Лазер накачки
Длина волны, нм 7 355 355/1064
Типовая энергия импульса, мкДж 8) 3 3/1
Длительность импульса 3) 4 – 6 нс на 1064 нм

Физические характеристики

Модель NT242 NT242-SH NT242-SF NT242-SH/SF
Габаритные размеры лазерной головки (Ш×Д×В), мм 456 × 1040 × 297
Габаритные размеры источника питания (Ш×Д×В), мм 520 × 400 × 286
Длина соединительного кабеля, м 2,5

Требования по эксплуатации

Модель NT242 NT242-SH NT242-SF NT242-SH/SF
Охлаждение Встроенный чиллер
Рабочая температура, °C 18-27
Относительная влажность, % 20 – 80% (не конденсированный воздух)
Напряжение питания 100 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление, кВА < 1.5

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 450 нм.

2)См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

3)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.

4)Спектральная ширина линии < 8 см-1 в диапазоне 210 – 405 нм.

5)При управлении с помощью ПДУ. Когда лазер управляется с помощью ПК, значения составляют 1 см-1 для сигнальной волны, 1 см-1 для холостой волны и 2 см-1 для диапазонов SH/SF.

6)Измерен по уровню 1/e2 на длине волны 450 нм и может изменяться в зависимости от энергии накачки.

7)Отдельные выходные порты для излучения накачки на 355 нм, а также для других гармоник являются опциональными.

8)Энергия импульса лазера накачки оптимизируется под максимальную производительность ОПГ и может отличаться для каждого вновь производимого лазера.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.

перестроечная кривая выходной энергии лазеров NT242

Рис. 1. Типовая перестроечная кривая выходной энергии лазеров серии NT242



Рис. 3. Типовой профиль луча лазеров серии NT242 на 500 нм в дальнем поле



Рис. 2. Типовой профиль луча лазеров серии NT242 на 500 нм в ближнем поле

Габаритные размеры NT242

Рис. 4. Габаритные размеры лазерной головки серии NT242 (в мм)
