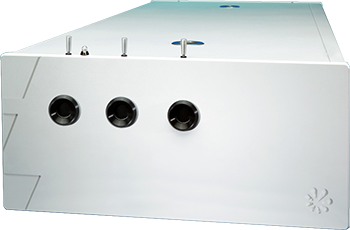

Лазерная система с перестройкой длины волны NT350

Высокоэнергетические перестраиваемые лазеры с ламповой накачкой серии NT350

  • Лазер накачки и ПГС в едином корпусе
  • Накачка на 532 нм для получения перестройки в БИК
  • До 230 мДж в области спектра 660 – 2600 нм
  • Длительность импульса 3 – 5 нс

Производитель EKSPLA

Основные параметры
  • Диапазон перестройки:
    532 нм
  • Частота следования импульсов:
    10/20 Гц
  • До 230 мДж в области спектра 660 – 2600 нм
  • Лазер накачки и ОПГ в едином корпусе

Описание

Лазеры серии NT350 представляют собой компактное решение с широким диапазоном перестройки и объединяют Nd:YAG лазер накачки с модуляцией добротности и оптический параметрический генератор света (ПГС) в едином корпусе.

В данной серии доступно две модели с различной выходной энергией в импульсе. Наиболее мощная модель позволяет получать более 230 мДж на длине волны 700 нм. Имея спектральную ширину линии менее 10 см-1 практически по всему диапазону перестройки, данные лазеры являются идеальным решением для различных спектроскопических задач.

Лазеры NT350 разработаны для удобства конечного пользователя – они могут управляться с помощью пульта дистанционного управления (ПДУ) и/или с ПК с помощью драйверов LabView. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках. Мониторинг энергии импульса для накачки ПГС с помощью встроенного детектора также позволяет отслеживать производительность самого лазера накачки. В завершение, замена лампы накачки может быть выполнена конечным пользователем без разъюстировки резонатора, что сохраняет общую производительность системы.

Отличительные особенности

  • Лазер накачки и ПГС интегрированы в едином корпусе
  • Непрерывная автоматизированная перестройка длины волны в диапазоне 330 – 2600 нм
  • До 230 мДж в области спектра 660 – 2600 нм, до 35 мДж в области спектра 330 – 660 нм
  • Спектральная ширина линии менее 10 см-1
  • Длительность импульса 3 – 5 нс
  • Удаленный контроль через ПДУ или ПК
  • Опциональный вывод излучения лазера накачки на 1064 нм через отдельный выходной порт (вывод излучения на 532 нм по умолчанию)
  • Мониторинг энергии импульса для накачки ПГС
  • Герметичный резонатор защищает нелинейные кристаллы от пыли и влаги

Области применения

  • Получение фотоакустических изображений
  • Импульсный фотолиз
  • Фотобиология
  • Дистанционное зондирование
  • Нелинейная спектроскопия

Преимущества

  • Высокая энергия импульса открывает широкие возможности для фотоакустики
  • Превосходная точность перестройки позволяет получать спектры данных высокого качества
  • Замена лампы накачки без разъюстировки резонатора уменьшает расходы на обслуживание
  • Компактные размеры позволяют сэкономить место в лаборатории
  • Собственное проектирование и производство комплектующих, включая лазеры накачки, обеспечивает своевременное гарантийное и постгарантийное обслуживание, а также поставку запасных частей
  • Широкий выбор интерфейсов (USB, RS232, LAN, WLAN) гарантирует простоту управления и интеграции в лабораторные системы
  • Опции использования аттенюаторов и волокна облегчают интеграцию в различные экспериментальные установки

Характеристики

Модель NT352C NT352E
ПГС 1)
Диапазон длин волн
Сигнальная волна 660 – 1064 нм
Холостая волна 1065 – 2450 нм
SH опция 330 – 660 нм
Энергия импульса 2)
ПГС 150 мДж 230 мДж
SH 25 мДж 35 мДж
Спектральная ширина линии 3) < 10 см-1
Шаг перестройки по длине волны 4)
Сигнальная волна 1 см-1
Холостая волна 1 см-1
SH 2 см-1
Длительность импульса 5) 3 – 5 нс
Типичный диаметр пучка 6) 7 мм 9 мм
Типовая расходимость пучка 7) < 2 мрад
Поляризация
Сигнальная волна Горизонтальная
Холостая волна Вертикальная
SH Вертикальная
Лазер накачки 8)
Длина волны 532 нм
Типовая энергия импульса 450 мДж 700 мДж
Длительность импульса 4 – 6 нс
Пространственный профиль пучка Плоская вершина в ближнем поле, приближен к гауссоиде в дальнем поле
Расходимость пучка < 0.6 мрад
Стабильность энергии импульса СКО < 2.5%
Частота следования импульсов 10 Гц
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 456 × 821 × 270 мм
Габаритные размеры источника питания (Ш×Д×В) 330 × 490 × 585 мм
Длина соединительного кабеля 2.5 м
Требования по эксплуатации
Потребление воды (макс. 20°C) 9) 10 л/мин
Рабочая температура 15 – 30°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 10) 200 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 1.5 кВА

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 700 нм для базовой конфигурации без опций.

2)Измерено на длине волны 700 нм для ПГС и 350 нм для SH. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

3)Значение указано для сигнального и холостого диапазонов длин волн.

4)При управлении с помощью ПК. Когда лазер управляется с помощью ПДУ, значения составляют 0.1 нм для сигнальной волны, 1 нм для холостой волны и 0.5 нм для диапазона SH.

5)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.

6)Измерен по уровню 1/e2 на длине волны 700 нм и может изменяться в зависимости от энергии накачки.

7)Полный угол, измеренный по уровню FWHM на длине волны 700 нм.

8)Отдельный выходной порт для излучения накачки на 532 нм предусмотрен по умолчанию. Выходной порт на 1064 нм является опциональным. Параметры лазера накачки оптимизируется под максимальную производительность ПГС и могут отличаться для каждого вновь производимого лазера.

9)Опционально доступен источник охлаждения с теплообменным радиатором типа «вода-воздух».

10)При заказе должно быть указано напряжение питания в лаборатории.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.

Дополнительные опции

–SH Расширение рабочего диапазона перестройки до 330 – 660 нм в видимую область спектра. Достигается за счет генерации второй гармоники.
H Дополнительный выходной порт для вывода излучения лазера накачки на 1064 нм.
FC Вывод излучения из ПГС через волокно в диапазоне 350 – 2000 нм.
Attn Вывод ослабленного с помощью аттенюатора излучения из ПГС.
AW Опция исполнения источника охлаждения с теплообменным радиатором типа «вода-воздух»

Типовые перестроечные кривые выходной энергии лазеров

Рис. 1. Типовые перестроечные кривые выходной энергии лазеров серии NT350.

Типовые перестроечные кривые выходной энергии лазеров

Рис. 2. Типовые перестроечные кривые выходной энергии лазеров серии NT350 с опцией –SH.

Рис. 3. Типовой профиль пучка лазеров серии NT350 на 800 нм в дальнем поле.
