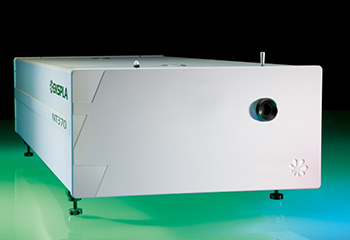

Высокоэнергетические перестраиваемые лазеры ИК диапазона с ламповой накачкой серии NT370
- Лазер накачки и ОПГ в едином корпусе
- Широкий диапазон перестройки от 2500 нм до 18000 нм
- Энергия в импульсе до 13 мДж
- Частота следования импульсов 10/20 Гц
Производитель EKSPLA
- Диапазон перестройки:
2500 - 18000 нм - Частота следования импульсов:
10 Гц 20 Гц - Энергия в импульсе до 13 мДж
- Лазер накачки и ОПГ в едином корпусе
Особенности
- Лазер накачки и ОПГ интегрированы в едином корпусе
- Автоматизированная перестройка длины волны
- До 15 мДж в средней ИК области спектра
- Спектральная ширина линии менее 10 см-1
- Длительность импульса 3 – 5 нс
- Частота следования импульсов 10/20 Гц
- Удаленный контроль ПК через 232 + драйверы
- Пульт дистанционного управления
- Опциональный вывод излучения лазера накачки на 1064 нм
- Мониторинг энергии импульса для накачки ОПГ
- Замена лампы накачки без разъюстировки резонатора
Перестраиваемые лазеры серии NT370 представляют собой систему с интегрированными в один компактный корпус Nd:YAG лазером накачки с модуляцией добротности и оптическим параметрическим генератором (ОПГ), а также имеют автоматизированную перестройку по рабочему диапазону длин волн в области среднего и дальнего ИК.
Модель NT373-XIR построена на основе каскадного ОПГ с ИК кристаллом, что позволяет получить рабочий диапазон 5500 – 18000 нм. Пользовательский диапазон перестройки доступен по запросу. Спектральная ширина линии данной модели составляет менее 8 см-1 практически по всему диапазону перестройки.
Модель NT377 имеет рабочий диапазон 2500 – 4400 нм, при этом энергия в импульсе превышает 10 мДж для длин волн короче 3600 нм, тогда как спектральная ширина линии остается менее 10 см-1 для длин волн короче 3000 нм. Благодаря такой узкой ширине линии (обычно 6 – 10 см-1) данный лазер является идеальным решением для различных задач в области ИК спектроскопии, таких как спектроскопия внутрирезонаторного затухания (CRDS), регистрация газов и дистанционное зондирование.
Лазеры NT370 разработаны для удобства конечного пользователя – они могут управляться с помощью пульта дистанционного управления (ПДУ) и/или с ПК с помощью драйверов LabView. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках. Мониторинг энергии импульса для накачки ОПГ с помощью встроенного детектора также позволяет отслеживать производительность самого лазера накачки. В завершение, замена лампы накачки может быть выполнена конечным пользователем без разъюстировки резонатора, что сохраняет общую производительность системы.
Области применения
- ИК спектроскопия
- Спектроскопия внутрирезонаторного затухания (CRDS)
- Дистанционное зондирование
- Микрообработка материалов
- Нелинейная спектроскопия
Дополнительные опции
| Опция | Описание |
| -AW | Опция исполнения источника охлаждения с теплообменным радиатором типа «вода-воздух». |
| -20 | Опция частоты следования импульсов 20 Гц. |
| –H | Дополнительный выходной порт для вывода излучения лазера накачки на 1064 нм. |
Технические характеристики
| Модель | NT377 | NT373-XIR |
| ОПГ 1) | ||
| Диапазон длин волн | 2500 – 4400 нм | 5500 – 18000 нм 2) |
| Энергия импульса 3) | 12.5 мДж | 1 мДж |
| Спектральная ширина линии 4) | < 10 см-1 | < 8 см-1 |
| Шаг перестройки по длине волны | 1 нм | |
| Типичная длительность импульса 5) | 3 – 5 нс | |
| Типичный диаметр луча 6) | 6 мм | 8 мм |
| Поляризация | Горизонтальная | |
|
Лазер накачки 7) |
||
| Длина волны | 1064 нм | |
| Типовая энергия импульса | 300 мДж | |
| Длительность импульса | 4 – 6 нс | |
| Пространственный профиль луча | Плоская вершина в ближнем поле | |
| Расходимость луча | < 0.5 мрад | |
| Стабильность энергии импульса | СКО < 1% | |
| Частота следования импульсов | 10/20 Гц | |
| Физические характеристики | ||
| Габаритные размеры лазерной головки (Ш×Д×В) | 452 × 1020 × 270 мм | |
| Габаритные размеры источника питания (Ш×Д×В) | 330 × 520 × 670 мм | |
| Длина соединительного кабеля | 2.5 м | |
|
Требования по эксплуатации |
||
| Потребление воды (макс. 20°C) 8), 9) | 10 л/мин | |
| Рабочая температура | 18 – 27 °C | |
| Относительная влажность | 20 – 80% (не конденсированный воздух) | |
| Напряжение питания 10) | 208 или 240 В перем. тока, однофазное, 50/60 Гц | |
| Энергопотребление | 1.5 кВА | |
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены: на длине волны 3000 нм для модели NT377; на длине волны 7000 нм для модели NT373-XIR.
2)Для получения более подробной информации, пожалуйста, обращайтесь.
3)Значения, измеренные на длинах волн, указанных в сноске 1). См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.
4)Значения, измеренные на длинах волн, указанных в сноске 1). См. типовые перестроечные кривые для получения информации о ширине линии на других длинах волн.
5)Оценочное значение, предполагая, что длительность импульса на выходе из ОПГ на 1 нс короче, чем длительность импульса лазера накачки.
6)Измерен по уровню FWHM на выходе лазера и может изменяться в зависимости от энергии накачки.
7)Энергия импульса лазера накачки оптимизируется под максимальную производительность ОПГ и может отличаться для каждого вновь производимого лазера.
8)Опционально доступен источник охлаждения с теплообменным радиатором типа «вода-воздух».
9)Для частоты следования импульсов 10 Гц.
10)При заказе должно быть указано напряжение питания в лаборатории.
Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.
Рис. 1. Типовая перестроечная кривая выходной энергии лазера NT377
Рис. 2. Типовая перестроечная кривая спектральной ширины линии лазера NT377
Рис. 3. Типовая перестроечная кривая выходной энергии лазера NT373-XIR
Рис. 4. Типовой профиль луча лазера NT373-XIR на длине волны 7000 нм
