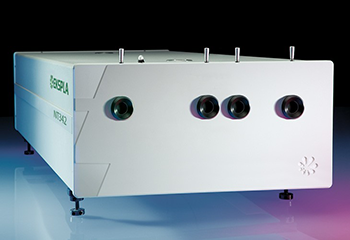

Перестраиваемый лазер NT340

Высокоэнергетические перестраиваемые лазеры с ламповой накачкой серии NT340

  • Лазер накачки и ОПГ в едином корпусе
  • Широкий диапазон перестройки 192 – 2600 нм
  • До 50 мДж в видимой области спектра
  • Частота следования импульсов 10/20 Гц

Производитель EKSPLA

Основные параметры
  • Диапазон перестройки:
    192 - 2600 нм
  • Частота следования импульсов
10/20 Гц
  • Высокая энергия в импульсе:
    до 50 мДж в видимой области спектра
  • Импульсная ламповая накачка
  • Широкий диапазон модификаций для различных сфер применения

Описание

Лазеры серии NT340 представляют собой компактное решение с широким диапазоном перестройки и объединяют Nd:YAG лазер накачки с модуляцией добротности и оптический параметрический генератор света (ПГС) в едином корпусе.

Основными отличительными особенностями данных лазеров являются: автоматизированная перестройка по длине волны, высокая эффективность преобразования излучения, опциональная возможность вывода излучения через волокно, возможность вывода излучения лазера накачки на различных гармониках. Имея спектральную ширину линии менее 5 см-1, NT340 серия является идеальным решением для различных спектроскопических задач.

Данные лазеры разработаны для удобства конечного пользователя – они могут управляться с помощью пульта дистанционного управления (ПДУ) и/или с ПК с помощью драйверов LabView. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках. Мониторинг энергии импульса для накачки ПГС с помощью встроенного детектора также позволяет отслеживать производительность самого лазера накачки. В завершение, замена лампы накачки может быть выполнена конечным пользователем без разъюстировки резонатора, что сохраняет общую производительность системы.

Отличительные особенности

  • Лазер накачки и ПГС интегрированы в едином корпусе
  • Непрерывная автоматизированная перестройка длины волны в диапазоне 192 – 4400 нм
  • До 50 мДж в видимой области спектра
  • До 10 мДж на выходе в УФ области спектра
  • До 15 мДж в средней ИК области спектра
  • Длительность импульса 3 – 5 нс
  • Частота следования импульсов до 20 Гц
  • Удаленный контроль через ПДУ или ПК
  • Опциональный вывод излучения лазера накачки на 532 нм и/или 1064 нм через отдельные выходные порты (вывод излучения на 355 нм по умолчанию)
  • Мониторинг энергии импульса для накачки ПГС
  • Герметичный резонатор защищает нелинейные кристаллы от пыли и влаги

Области применения

  • Лазерноиндуцированная флуоресценция
  • Импульсный фотолиз
  • Фотобиология
  • Дистанционное зондирование
  • Спектроскопия с разрешением по времени
  • Нелинейная спектроскопия

Преимущества

  • Широкий диапазон перестройки и высокая энергия импульса позволяют исследовать широкий спектр материалов
  • Кастомизация рабочего диапазона перестройки до 18 мкм позволяет изучать ИК колебания молекул
  • Узкая спектральная ширина линии и превосходная точность перестройки позволяют получать спектры данных высокого качества
  • Замена лампы накачки без разъюстировки резонатора уменьшает расходы на обслуживание
  • Компактные размеры позволяют сэкономить место в лаборатории
  • Собственное проектирование и производство комплектующих, включая лазеры накачки, обеспечивает своевременное гарантийное и постгарантийное обслуживание, а также поставку запасных частей
  • Широкий выбор интерфейсов (USB, RS232, LAN, WLAN) гарантирует простоту управления и интеграции в лабораторные системы
  • Опции использования аттенюаторов и волокна облегчают интеграцию в различные экспериментальные установки

Технические характеристики

Модель NT342B NT342C

ПГС 1)

Диапазон длин волн 2)

Сигнальная волна 410 – 710 нм 3)
Холостая волна 710 – 2600 нм
SH опция 210 – 410 нм
SH/SF опция 210 – 410 нм
DUV опция 192 – 210 нм
MIR опция 2500 – 4400 нм

Энергия импульса

ПГС 4) 30 мДж 50 мДж
SH 5) 4 мДж 6.5 мДж
SH/SF 6) 6 мДж 10 мДж
DUV 7) 0.6 мДж 1 мДж
MIR 8) 15 мДж
Спектральная ширина линии 9) < 5 см-1

Шаг перестройки по длине волны 10)

Сигнальная волна 1 см-1
Холостая волна 1 см-1
SH/SF/DUV 2 см-1
MIR 1 см-1
Длительность импульса 11) 3 – 5 нс
Типичный диаметр пучка 12) 5 мм 7 мм
Типовая расходимость пучка 13) < 2 мрад

Поляризация

Сигнальная волна Горизонтальная
Холостая волна Вертикальная
SH/SF Горизонтальная
DUV Вертикальная
MIR Горизонтальная

Лазер накачки 14)

Длина волны 355 нм
Типовая энергия импульса 100 мДж 150 мДж
Длительность импульса 4 – 7 нс
Пространственный профиль пучка Плоская вершина в ближнем поле, без горячих пятен
Расходимость пучка < 0.6 мрад
Стабильность энергии импульса СКО < 3.5%
Частота следования импульсов 10 или 20 Гц 10 Гц

Физические характеристики

Габаритные размеры лазерной головки (Ш×Д×В) 456 × 821 × 270 мм 15)
Габаритные размеры источника питания (Ш×Д×В) 330 × 490 × 585 мм
Длина соединительного кабеля 2.5 м

Требования по эксплуатации

Потребление воды (макс. 20°C) 16) < 10 л/мин
Рабочая температура 18 – 27°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 200 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 1.5 кВА

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 450 нм для базовой конфигурации без опций.

2)Свободная автоматизированная перестройка в диапазоне 192 – 4400 нм. MIR опция не совместима с SF и DUV опциями. Уточняйте о кастомизации диапазона перестройки до 18 мкм.

3)Доступно опциональное расширение до 400 – 709 нм.

4)Измерено на длине волны 430 нм. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

5)Измерено на длине волны 260 нм. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

6)Измерено на длине волны 340 нм. SF опция оптимизирована на максимальную энергию в диапазоне 300 – 410 нм. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

7)Измерено на длине волны 200 нм. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

8)Измерено на длине волны 3000 нм. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

9)Спектральная ширина линии < 8 см-1 в диапазонах 210 – 409 нм, 2500 – 4400 нм.

10)При управлении с помощью ПК. Когда лазер управляется с помощью ПДУ, значения составляют 0.1 нм для сигнальной волны, 1 нм для холостой волны и диапазона MIR и 0.05 нм для диапазонов SH/SF/DUV.

11)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.

12)Измерен по уровню FWHM на длине волны 450 нм и может изменяться в зависимости от энергии накачки и длины волны.

13)Полный угол, измеренный по уровню FWHM на длине волны 450 нм. Расходимость < 5 мрад для опции MIRна длине волны 3000 нм.

14)Отдельный выходной порт для излучения накачки на 355 нм предусмотрен по умолчанию. Выходные порты для других гармоник (532 нм и или 1064 нм) являются опциональными. Выходные параметры лазера оптимизируется под максимальную производительность ПГС и могут отличаться для каждого вновь производимого лазера

15)Длина головки может варьироваться в диапазоне от 821 мм до 1220 мм в зависимости от рабочего диапазона длин волн.

16)Опционально доступен источник охлаждения с теплообменным радиатором типа «вода-воздух».

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.

Дополнительные опции

–SH Расширение рабочего диапазона перестройки до 210 – 410 нм в УФ область спектра. Достигается за счет генерации второй гармоники.
SF Расширение рабочего диапазона перестройки до 300 – 410 нм. Достигается за счет генерации суммарной частоты.
SH/SF Расширение рабочего диапазона перестройки до 210 – 410 нм в УФ область спектра. Достигается за счет объединения генерации второй гармоники и суммарной частоты для получения максимально возможной энергии импульса.
DUV Расширение рабочего диапазона перестройки до 192 – 210 нм в дальнюю УФ область спектра.
MIR Расширение рабочего диапазона перестройки до 2500 – 4400 нм в среднюю ИК область спектра.
H, –2H Дополнительный выходной порт для вывода излучения лазера накачки на 1064 нм и/или 532 нм.
FC Вывод излучения из ПГС через волокно в диапазоне 350 – 2000 нм.
Attn/FC Вывод ослабленного с помощью аттенюатора излучения из ПГС через волокно.
AW Опция исполнения источника охлаждения с теплообменным радиатором типа «вода-воздух»

Типовые перестроечные кривые выходной энергии лазеров

Рис. 1. Типовые перестроечные кривые выходной энергии лазеров серии NT340 с опцией –SH/SF.

Типовые перестроечные кривые выходной энергии лазеров

Рис. 2. Типовые перестроечные кривые выходной энергии лазеров серии NT340 с опцией –DUV.

Типовая перестроечная кривая выходной энергии лазеров

Рис. 3. Типовая перестроечная кривая выходной энергии лазеров серии NT340 с опцией –MIR.

Типовой профиль пучка лазеров

Рис. 4. Типовой профиль пучка лазеров серии NT340 в дальнем поле.

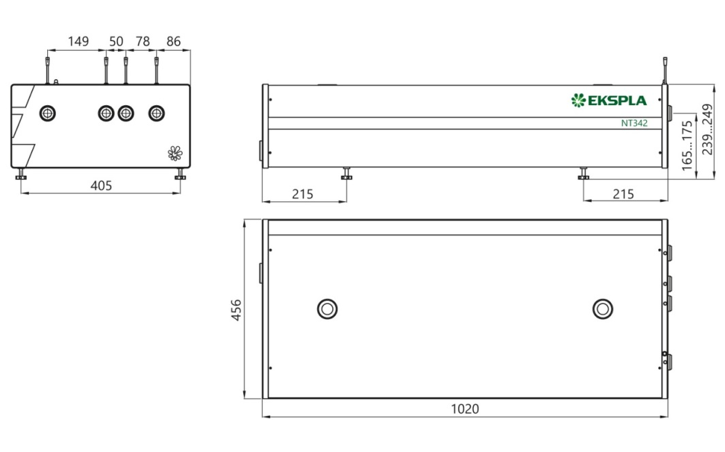

Типовые габаритные размеры лазерной головки

Рис. 5. Типовые габаритные размеры лазерной головки серии NT340 (в мм). Длина и положение выходных портов зависят от конфигурации.

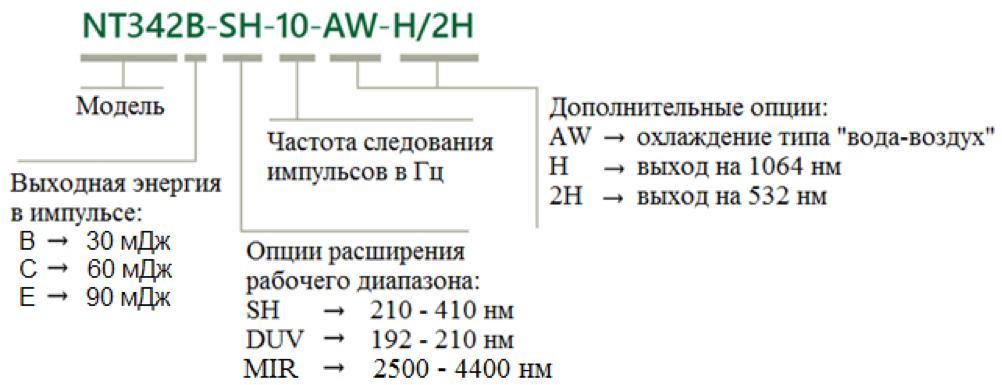

Информация для заказа

Информация для заказа
