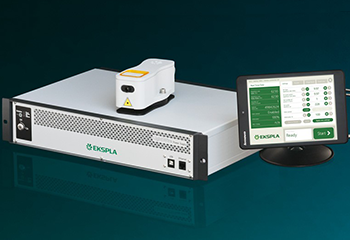

Компактный пикосекундный волоконный лазер FP200

Компактный пикосекундный волоконный лазер FP200

  • Компактное решение под ключ
  • До 200 мВт выходной мощности
  • До 50 нДж в импульсе
  • Узкополосные импульсы длительностью 9 пс
  • кГц – МГц частоты следования  импульсов

Производитель EKSPLA

Описание
Характеристики
Материалы
Основные параметры
  • Длительность импульса:
    9 пс
  • Центральная длина волны:
    1064 нм
  • Выходная мощность:
    200 мВт
  • Частота следования импульсов:
    20 кГц - 40 МГц
  • Макс. энергия в импульсе:
    50 нДж

Описание

Лазер FP200 предназначен для исследователей и OEM производителей, которым требуется компактный, удобный и простой в обслуживании источник пикосекундных импульсов. Широкий диапазон перестройки частоты следования импульсов 20 кГц – 40 МГц делает данный лазер идеальным решением для таких применений, как нелинейная микроскопия, спектроскопия с разрешением по времени, ТГц спектроскопия, измерение быстропротекающих процессов. Также данный лазер доступен в исполнении с выводом излучения на второй и третьей гармонике (532 нм, 355 нм).

Отличительные особенности

  • Энергия импульса > 50 нДж при частоте следования < 200 кГц
  • Длительность импульса 9 пс и близка к спектрально-ограниченной
  • Встроенный волоконный селектор импульсов для гибкого контроля частоты следования (20 кГц – 40 МГц, доступен режим пачки импульсов)

Области применения

  • Сверхбыстрая/нелинейная спектроскопия и микроскопия
  • Метрология

Опции

Модуль генерации второй или третьей гармоники (532 нм/355 нм). Пиковая эффективность преобразования 20% для второй гармоники и 55 для третьей гармоники (FP200-SH/TH)

Производительность и габаритные размеры

1. Типичная зависимость средней мощности (синяя линия) и энергии импульса (красная линия) от частоты следования импульсов для лазера FP200

2. Типичная автокорреляционная кривая лазера FP200

3. Габаритные размеры источника питания лазера FP200

4. Габаритные размеры коллиматора с изолятором лазера FP200

Технические характеристики

Модель LightWire FP200
Длина волны 1064 нм (подстройка ± 0.2 нм)
Длительность импульса 9 ± 1 пс
Спектральная ширина линии 0.25 ± 0.05 нм
Частота следования импульсов 40 ± 2 МГц
Диапазон изменения частоты следования импульсов с помощью селектора 20 кГц – 40 МГц (PRR = PRROSC/N, N = 1, 2, 3,…, 2000)
Выходная мощность (с/без селектора)

> 200 мВт на 10 МГц
> 40 мВт на 1 МГц

> 5 мВт на 100 кГц

Энергия импульса (с/без селектора) > 50 нДж на частотах < 200 кГц
Поляризация Линейная, вертикальная, > 100:1
Вывод излучения Коллиматор с изолятором2
Длина соединительного кабеля Армированный кабель: 3 м, Ø5 мм
Диаметр луча 0.9 ± 0.1 мм
Высота луча 50 мм
Качество излучения M2 < 1.1
Мониторинг пачки импульсов Фотодиод для пачки импульсов, TTL синхроимпульс для выходного излучения
Размеры блока управления 315 × 450 × 95 мм
Размеры коллиматора 164 × 72 × 73 мм
Вес < 10 кг
Интерфейс USB,CAN, RS232, LAN, WLAN
Напряжение питания 100 – 240 В, переменный ток, 50 – 60 Гц (адаптер питания включен в комплект)
Энергопотребление Макс. 230 Вт (типичное 60 Вт)
Условия эксплуатации 10 – 30°C, воздух не конденсированный

1)В виду дальнейших модификаций все характеристики могут быть изменены без предварительного уведомления.

2)Лазер FP200 поставляется со специальным коллиматором с изолятором, который не должен отсоединяться от волокна без предварительного согласования с производителем.
