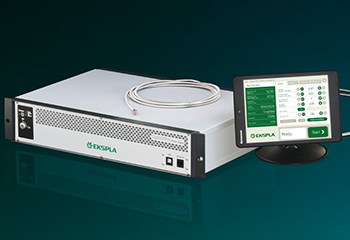

Волоконный твердотельный лазер LIGHTWIRE FP

Пикосекундные волоконные твердотельные лазеры LIGHTWIRE FP

  • Длительность импульса: 2 пс, 8 пс, 8 ± 2 пс
  • Центральная длина волны: 1030 нм или 1064 нм (перестройка ±0.2 нм), 1064 нм, 1030 нм
  • Выходная мощность: > 2 мВт на 1064 нм или >  1 мВт на 1030 нм, 60 мВт, 40 мВт
  • Частота следования импульсов: 30 МГц
  • Макс. энергия в импульсе: > 70 пДж на 1064 нм или >  35 пДж на 1030 нм, 2 нДж, 1.3 нДж

Производитель EKSPLA

Описание
Характеристики
Материалы
Основные параметры
  • Длительность импульса:
    2 пс
    8 пс
    8 ± 2 пс
  • Центральная длина волны:
    1030 нм или 1064 нм (перестройка ±0.2 нм)
    1064 нм
    1030 нм
  • Выходная мощность:
    > 2 мВт на 1064 нм или >  1 мВт на 1030 нм
    60 мВт
    40 мВт
  • Частота следования импульсов:
    30 МГц
  • Макс. энергия в импульсе:
    > 70 пДж на 1064 нм или >  35 пДж на 1030 нм
    2 нДж
    1.3 нДж

Описание

FP10 является экономически эффективным решением для твердотельных регенеративных усилителей. Монолитная конструкция генератора обеспечивает работу с помощью ключа питания без необходимости регулировки и юстировки. Возможность перестройки длины волны гарантирует, что импульсы накачки всегда будут перекрываться со спектром Вашего усилителя.
FP100 представляет собой усовершенствованную модель FP10. Он оптимизирован под твердотельный регенеративный усилитель, требующий следования импульсов с высокой частотой повторения, который требует высокой энергии накачки. MOPA дизайн делает данный лазер очень устойчивым и надежным.
FP100CHI является версией, имеющей чирпированные импульсы с шириной порядка 8 нм и сжатием до 300 фс. Данная модель может использоваться для накачки фемтосекундных CPA систем.

Отличительные особенности

  • Длительность импульса  2 пс или 8 пс
  • Центральная длина волны: 1064 нм или 1030 нм
  • Частота следования импульсов 30 МГц
  • Выходная мощность до 60 мВт
  • Спектральная ширина линии близка к пределу преобразования

Области применения

  • Накачка твердотельных усилителей (Nd:YAG, Yb:YAG)

Опции

  • Для всех моделей доступна опция встроенного счетчика импульсов (30 кГц – 30 МГц) с отдельным модулем контролирующей электроники и TTL интерфейсом для синхронизации

Габаритные размеры системы FP10/FP100

Рис. 1. Габаритные размеры системы FP10/FP100

Типичный вид спектров лазеров FP10-1030, FP10-1064 и FP100CHI

Рис. 2. Типичный вид спектров лазеров FP10-1030, FP10-1064 и FP100CHI

Технические характеристики

Модель LightWire FP10 LightWire FP100 LightWire FP100CHI
Центральная длина волны 1030 нм или 1064 нм (перестройка ±0.2 нм) 1064 нм 1030 нм
Длительность импульса < 2 пс < 7 пс 8 ± 2 пс
Ширина линии < 1 нм < 0.4 нм 8 нм
Частота следования импульсов 30 ± 2 МГц
Частота следования импульсов со счетчиком импульсов 30 кГц – 30 МГц
Выходная мощность > 2 мВт на 1064 нм
>  1 мВт на 1030 нм
> 60 мВт > 40 мВт
Энергия импульса без счетчика импульсов > 70 пДж на 1064 нм
>  35 пДж на 1030 нм
> 2 нДж > 1.3 нДж
Энергия импульса со счетчиком импульсов 50% от номинального значения
Поляризация Линейная, > 100:1
Оптический выход Волокно с FC/APC коннектором и коллиматором
Качество пучка M2 < 1.1
Регистрация пачки импульсов С использованием фотодиода
Размеры 228 × 104 × 75 мм 228 × 104 × 85 мм
Вес 2 кг
Напряжение питания 100 – 240 В переменного тока, 50-60 Гц
Рабочая температура 10 – 30°С
Влажность Воздух должен быть не конденсированным
