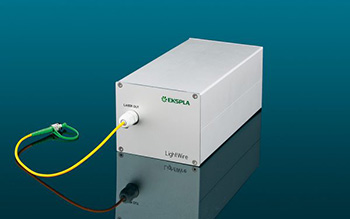

Серия LightWire FPS

Компактные пикосекундные волоконные лазеры Серия LightWire FPS

  • Выходная мощность до 200 мВт
  • Энергия в импульсе до 50 нДж
  • Узкополосные импульсы длительностью 2 – 9 пс
  • Частота следования импульсов от кГц до МГц
  • Типоисполнение под ключ

Производитель EKSPLA

Основные параметры
  • Длительность импульса:
    до 10 пс
  • Центральная длина волны:
    1064 нм
  • Выходная мощность:
    200 мВт
  • Частота следования импульсов:
    20 кГц – 40 МГц
  • Макс. энергия в импульсе:
    50 нДж

Описание

Волоконные лазеры серии LightWire FPS предназначены в основном для накачки твердотельных Nd:YAGусилителей. Компактные и экономически эффективные лазеры данной серии позволяют получать импульсы длительностью менее 10 пс с длиной волны излучения 1064 нм и со средней выходной мощностью до 200 мВт при энергии в импульсе до 50 нДж.

Они отличаются узкой спектрально ограниченной шириной линии и низким уровнем амплитудного шума. Небольшая подстройка по длине волны гарантирует, что данный лазер всегда будет иметь спектральное перекрытие по рабочему диапазону с накачиваемым параметрическим усилителем.

Отличительные особенности

  • Энергия импульса > 50 нДж при частоте следования < 1 МГц
  • Длительность импульса менее 10 пс
  • Узкая спектральная ширина линии
  • Встроенный волоконный селектор импульсов для гибкого контроля частоты следования (20 кГц – 40 МГц, доступен режим пакета импульсов)

Области применения

  • Накачка твердотельных параметрических усилителей

Отличительные особенности

  • Энергия импульса > 50 нДж при частоте следования < 1 МГц
  • Длительность импульса от нескольких единиц до 10 пс
  • Узкая спектральная ширина линии
  • Встроенный волоконный селектор импульсов для гибкого контроля частоты следования (20 кГц – 40 МГц, доступен режим пачки импульсов)

Производительность

1. Типичный спектр излучения лазера FPS10

2. Типичный спектр излучения лазера FPS100

3. Типичный спектр излучения лазера FPS200

4. Типичная автокорреляционная кривая лазера FPS200

5. Типичная зависимость средней мощности (синяя линия) и энергии импульса (красная линия) от частоты следования импульсов для лазера FPS200

6. Типичная зависимость средней мощности (синяя линия) и энергии импульса (красная линия) от частоты следования импульсов для лазера FPS100-AOM

Габаритные размеры

1. Габаритные размеры коллиматора с изолятором лазера FPS200

2. Габаритные размеры крепежного фланца лазеров FPS10/100

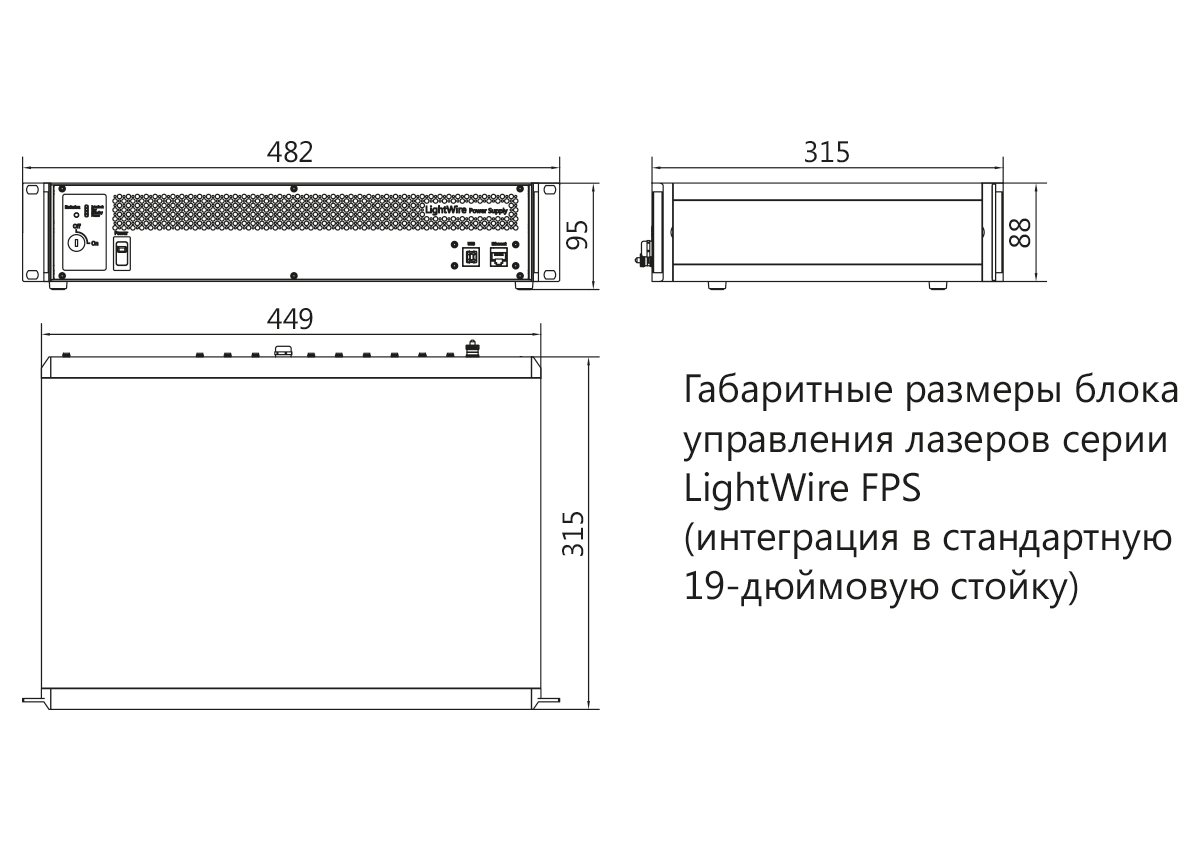

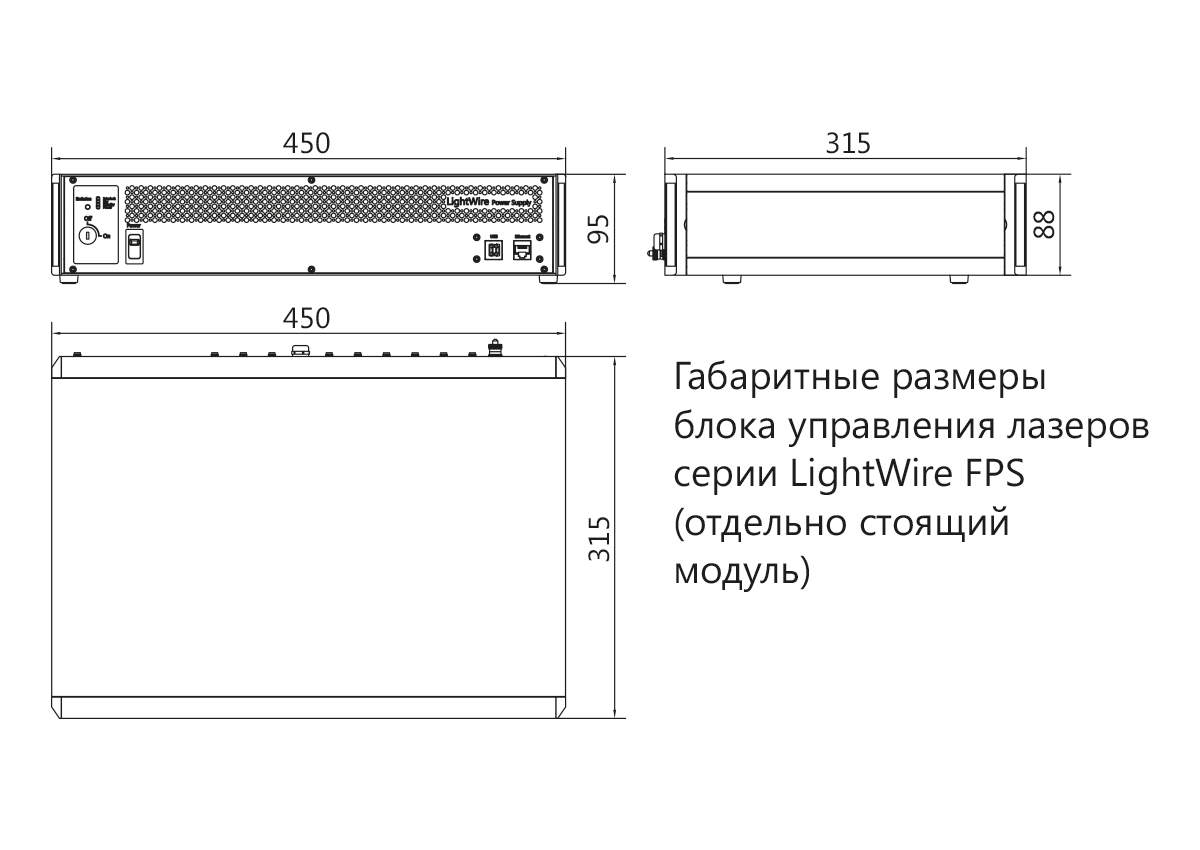

3. Габаритные размеры блока управления лазеров серии LightWire FPS

Характеристики

Модель FPS10 FPS100 FPS200
Основные характеристики 1)
Длина волны 1064 нм (подстройка ± 0.2 нм)
Длительность импульса 2.3 ± 0.3 пс 7 ± 1 пс 9 ± 1 пс
Спектральная ширина линии 0.7 ± 0.2 нм 0.4 ± 0.1 нм 0.25 ± 0.05 нм
Частота следования импульсов (PRROSC) 40 ± 2 МГц
Диапазон изменения частоты следования с помощью селектора 2) 20 кГц – 40 МГц (PRR = PRROSC/N, N = 1, 4, 5,…, 2000)
Выходная мощность (с селектором/ без селектора) > 1.5 мВт
> 0.7 мВт
> 80 мВт
> 40 мВт
> 200 мВт при 10 МГц
> 40 мВт при 1 МГц
> 5 мВт при 100 кГц
Энергия импульса (с селектором/ без селектора) > 37 пДж
> 18 пДж
> 2 нДж
> 1 нДж
> 50 нДж при частотах < 200 кГц
Поляризация, контраст Линейная, > 100:1
Вывод излучения FC/APC коннектор или коллиматор с крепежным фланцем (опционально) Коллиматор с изолятором 3)
Длина волоконного кабеля до 5 м до 3 м
Диаметр сколлимированного пучка 0.9 ± 0.1 мм или 1.3 ± 0.1 мм
или 2.1 ± 0.2
0.9 ± 0.1 мм
Высота луча над оптическим столом Не применимо 38 мм
Качество пучка M2 < 1.1
Мониторинг пакета импульсов Фотодиод для пачки импульсов генератора, TTL синхроимпульс для выходного излучения (когда активирован селектор)
Габаритные размеры коллиматора Ø33 × 11.76 мм
Интерфейс управления USB, CAN, RS232, LAN (WLAN – опция)
Требования по эксплуатации
Рабочая температура 10 – 30°C
Относительная влажность Не конденсированный воздух
Напряжение питания 100 – 240 В, переменного тока, 50/60 Гц
(AC/DC адаптер питания включен в комплект)
Энергопотребление 230 Вт (максимальное); 60 Вт (типовое)

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.

2)Селектор импульсов является опцией для моделей FPS10 и FPS100 и поддерживает внешнюю синхронизацию. Модель FPS200 оснащена внутренним селектором импульсов.

3)Модель FPS200 оснащена коллиматором с изолятором с размерами 138 × 66.6 × 52 мм.

Типовой вид спектра лазера модели

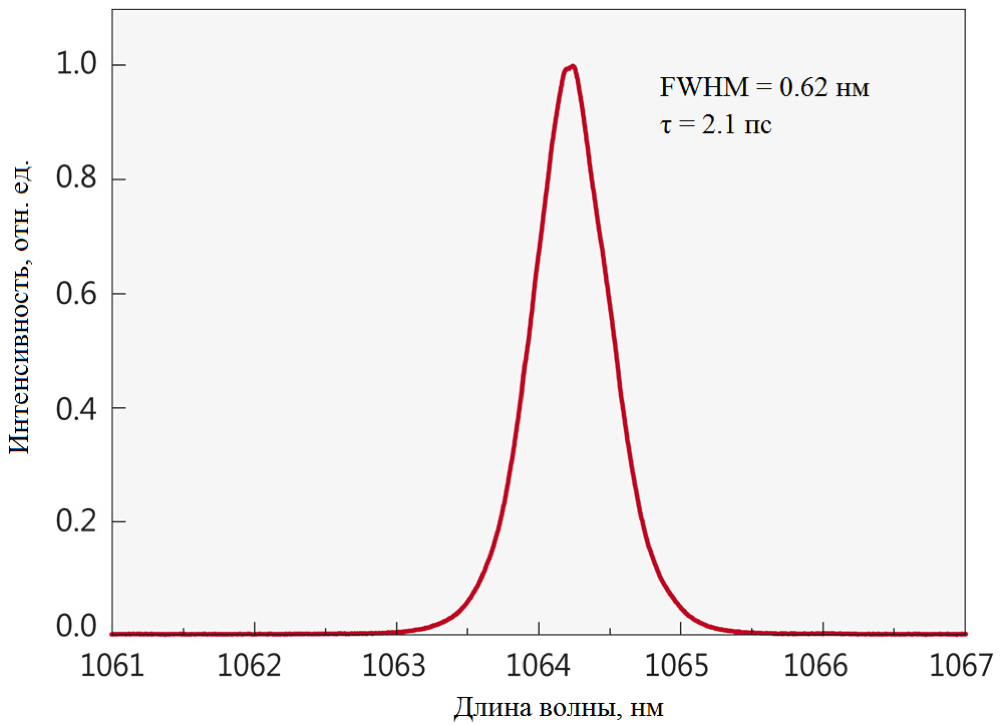

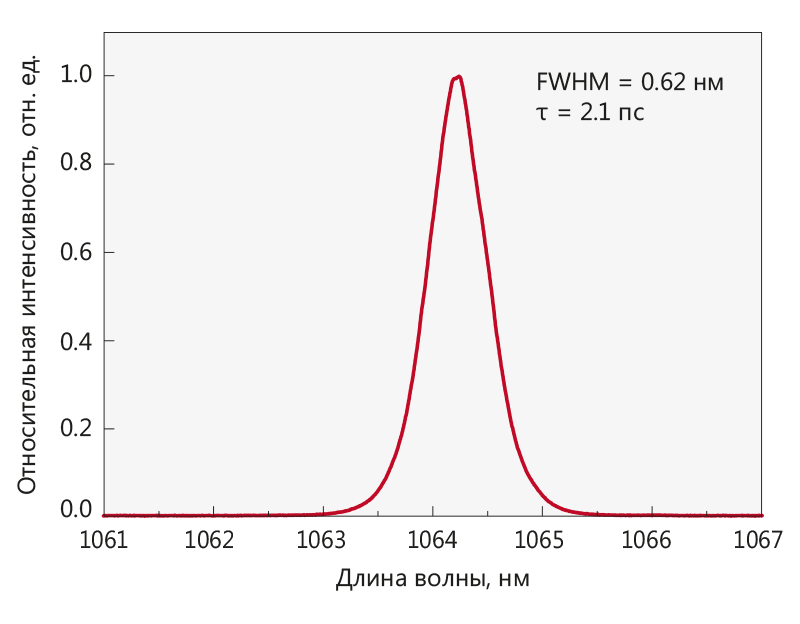

Рис. 1. Типовой вид спектра лазера модели FPS10.

Типовой вид спектра лазера модели

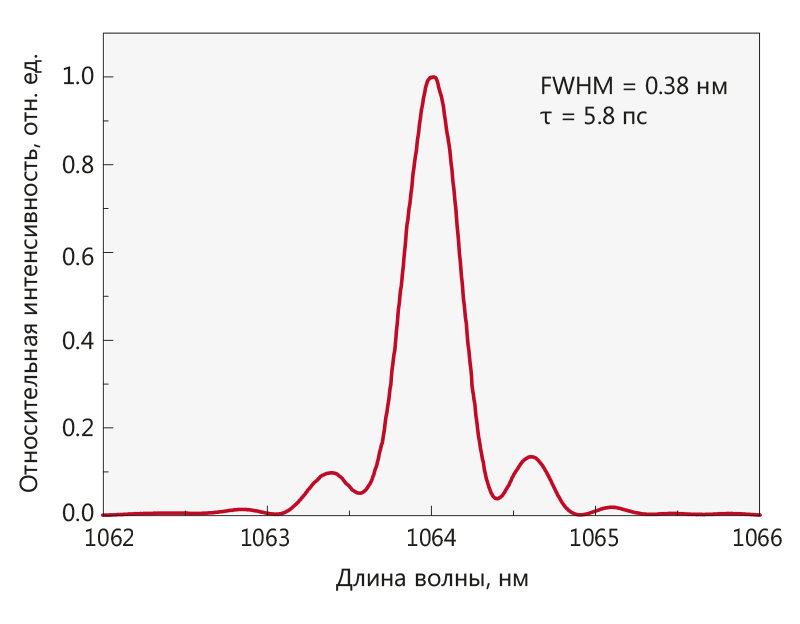

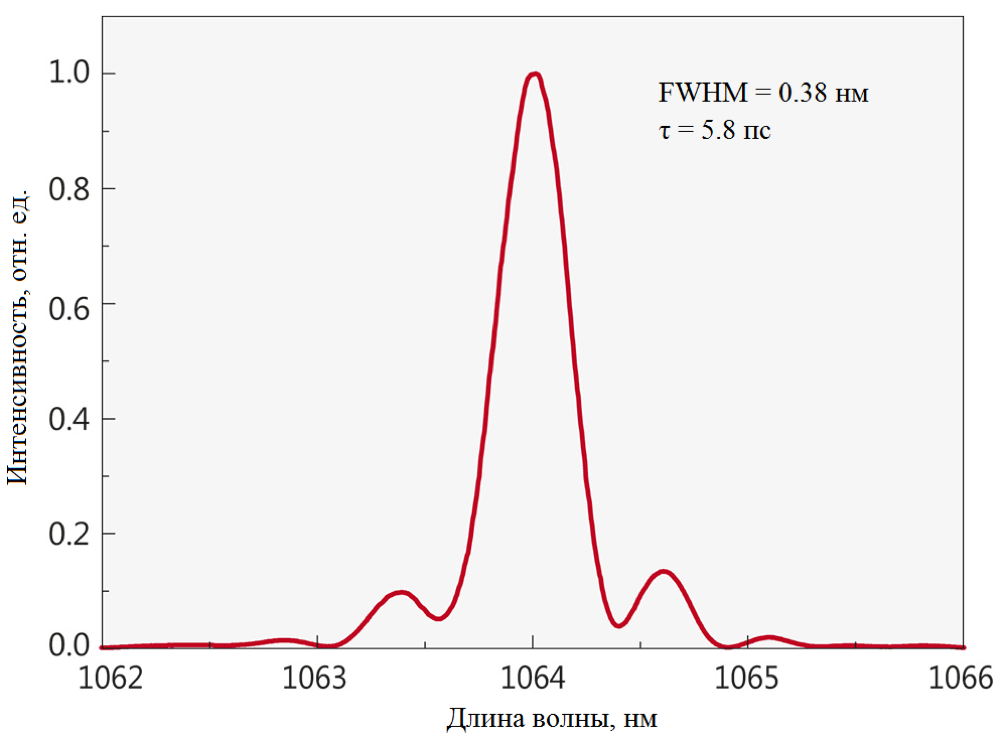

Рис. 2. Типовой вид спектра лазера модели FPS100.

Типовые перестроечные кривые выходной мощности и энергии лазера

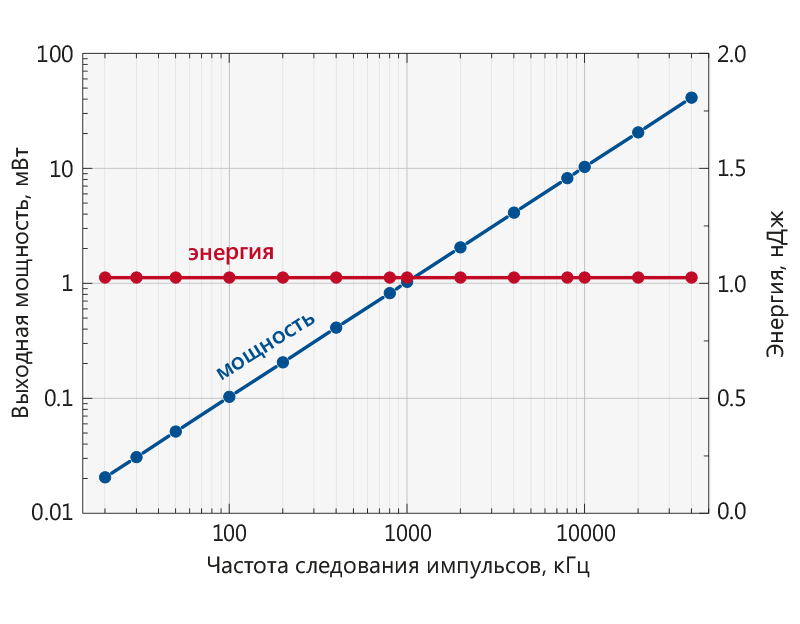

Рис. 3. Типовые перестроечные кривые выходной мощности и энергии лазера модели FPS100-AOM.

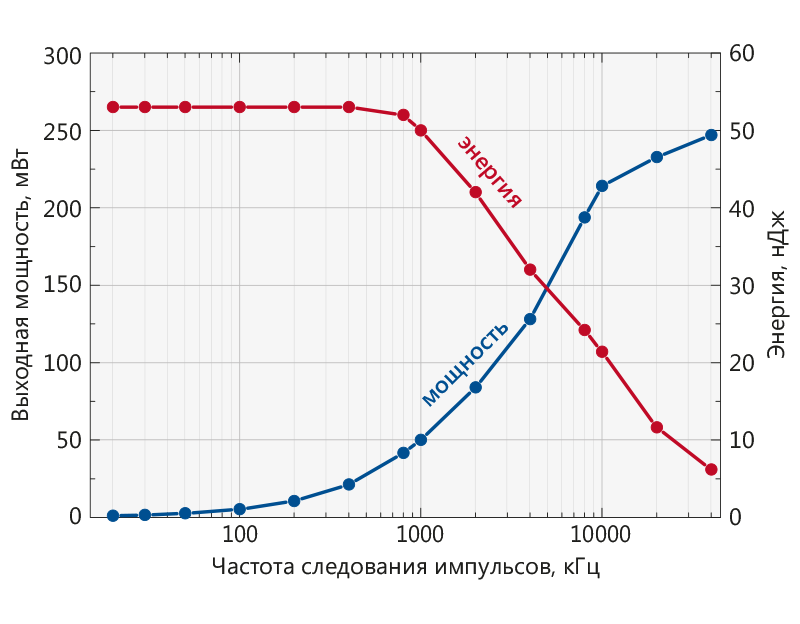

Рис. 4. Типовые перестроечные кривые выходной мощности и энергии лазера модели FPS200.

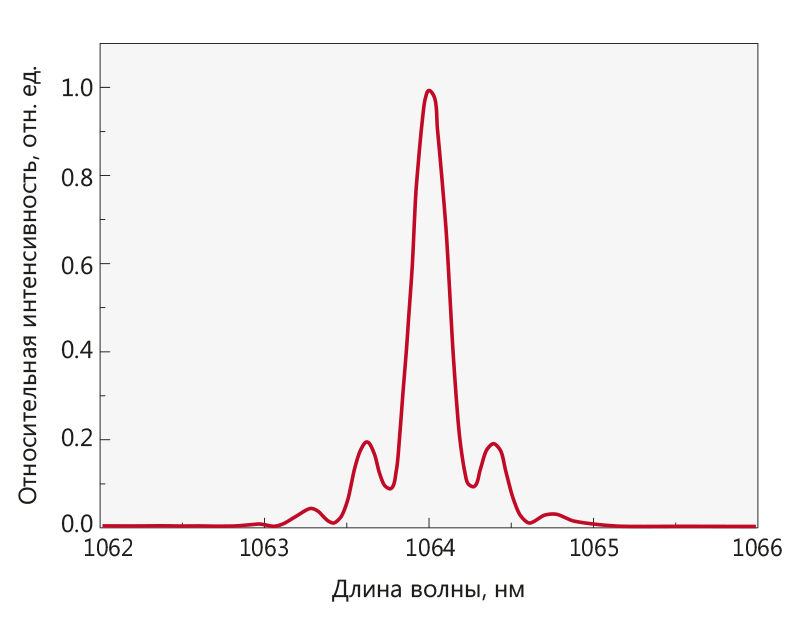

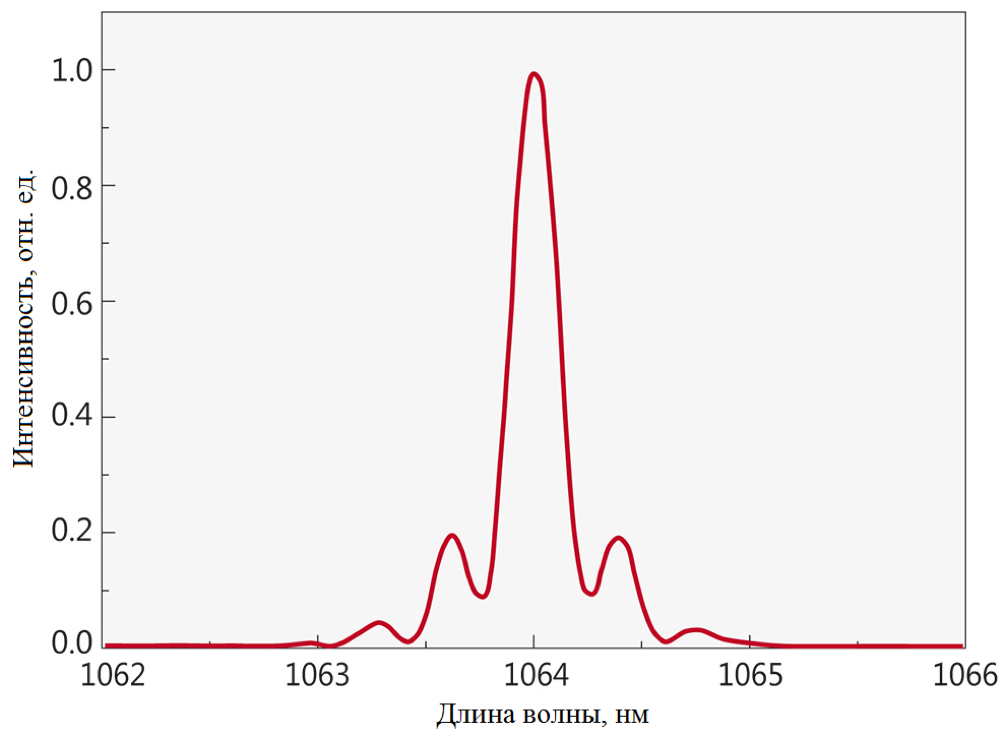

Рис. 5. Типовой вид спектра лазера модели FPS200.

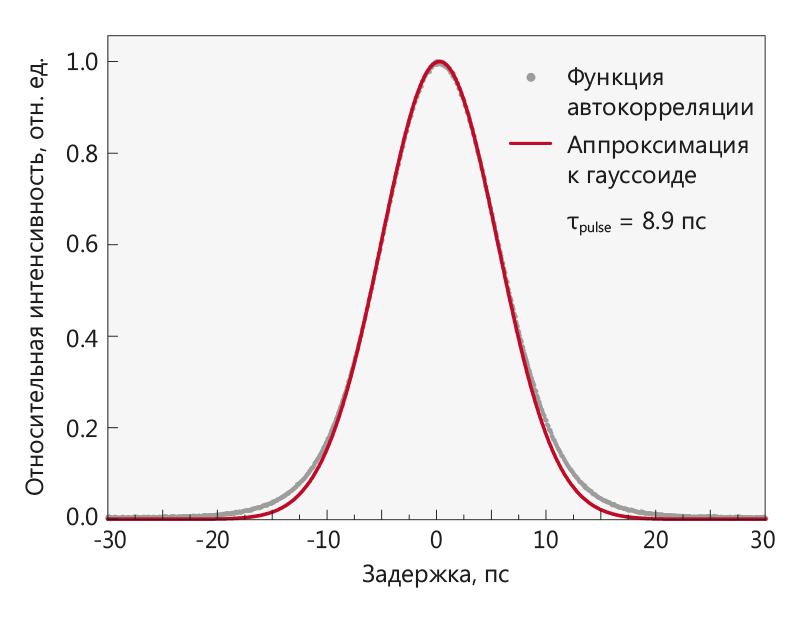

Рис. 6. Типовой вид функции автокорреляции выходного импульса лазера модели FPS200.

Габаритные размеры лазеров

Рис. 7. Габаритные размеры лазеров серии FPS (в мм) («компактная версия»). Приведено в качестве примера. Реальные размеры зависят от выбранной модели и опций.

Габаритные размеры источника питания лазеров

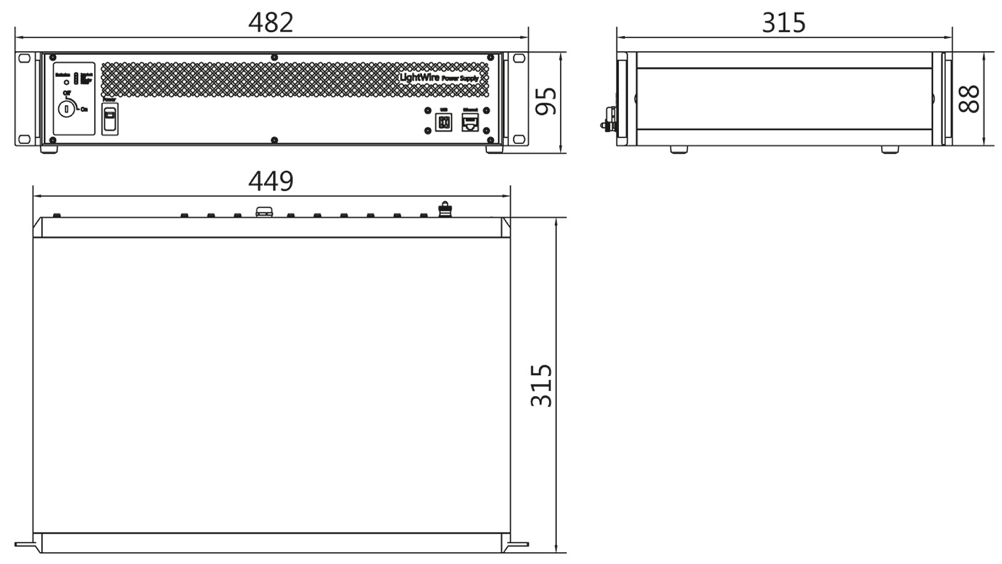

Рис. 8. Габаритные размеры источника питания лазеров серии FPS (19-ти дюймовый блок) (в мм).

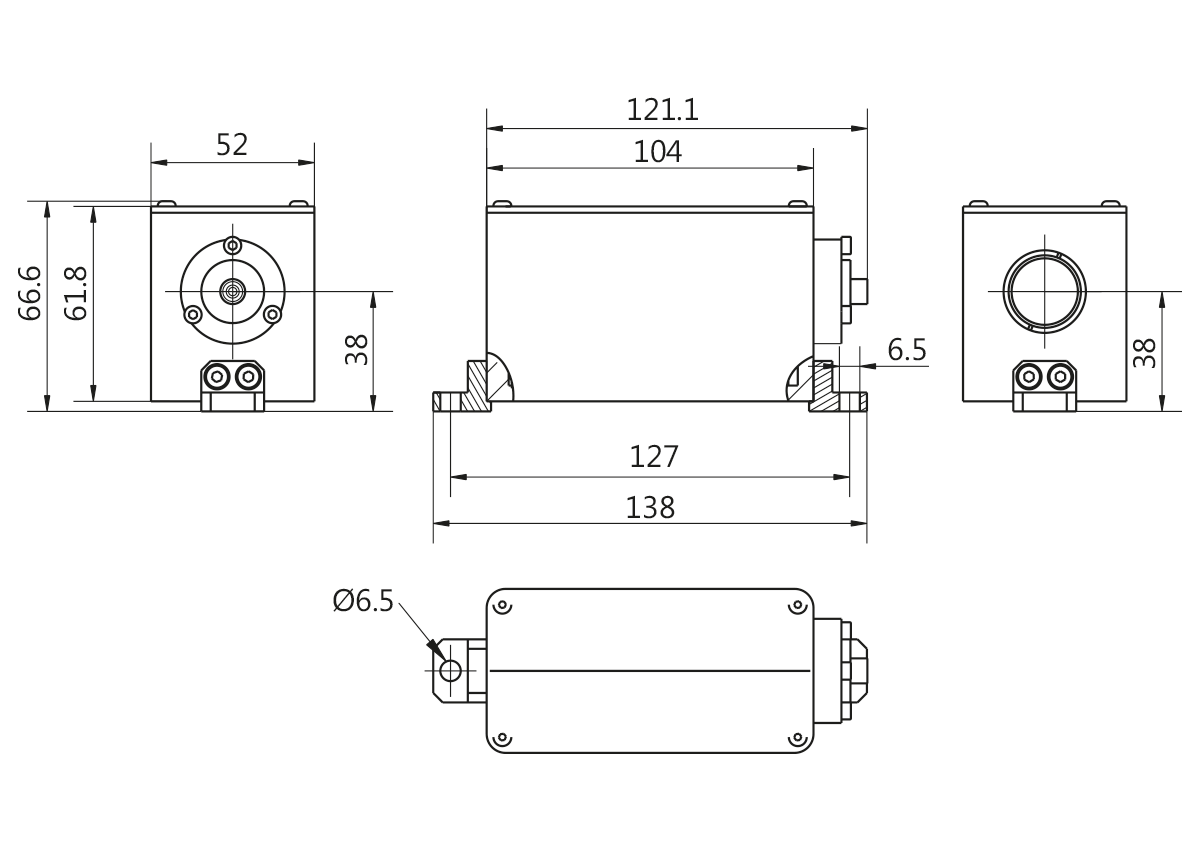

Рис. 9. Габаритные размеры коллиматора с изолятором лазера модели FPS200.

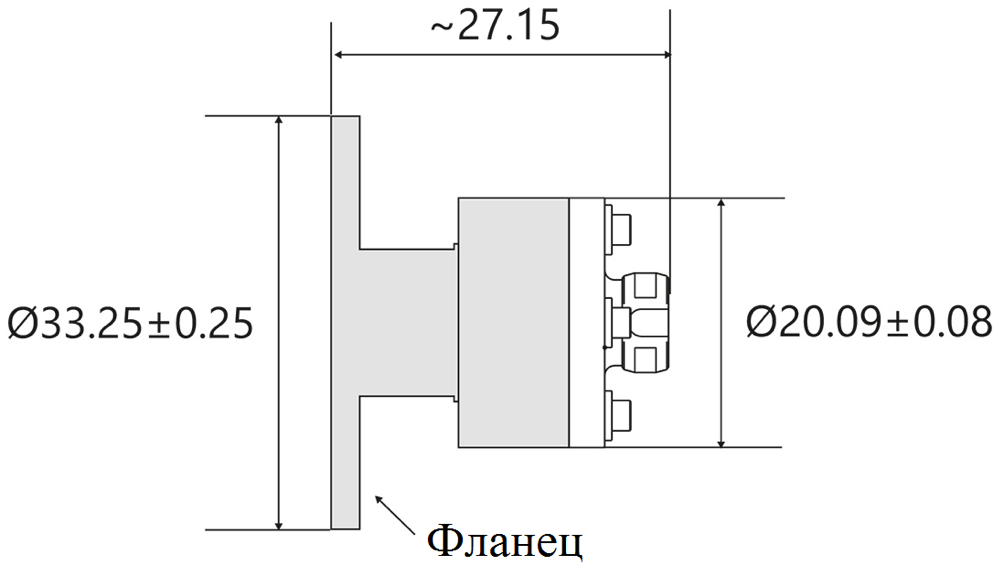

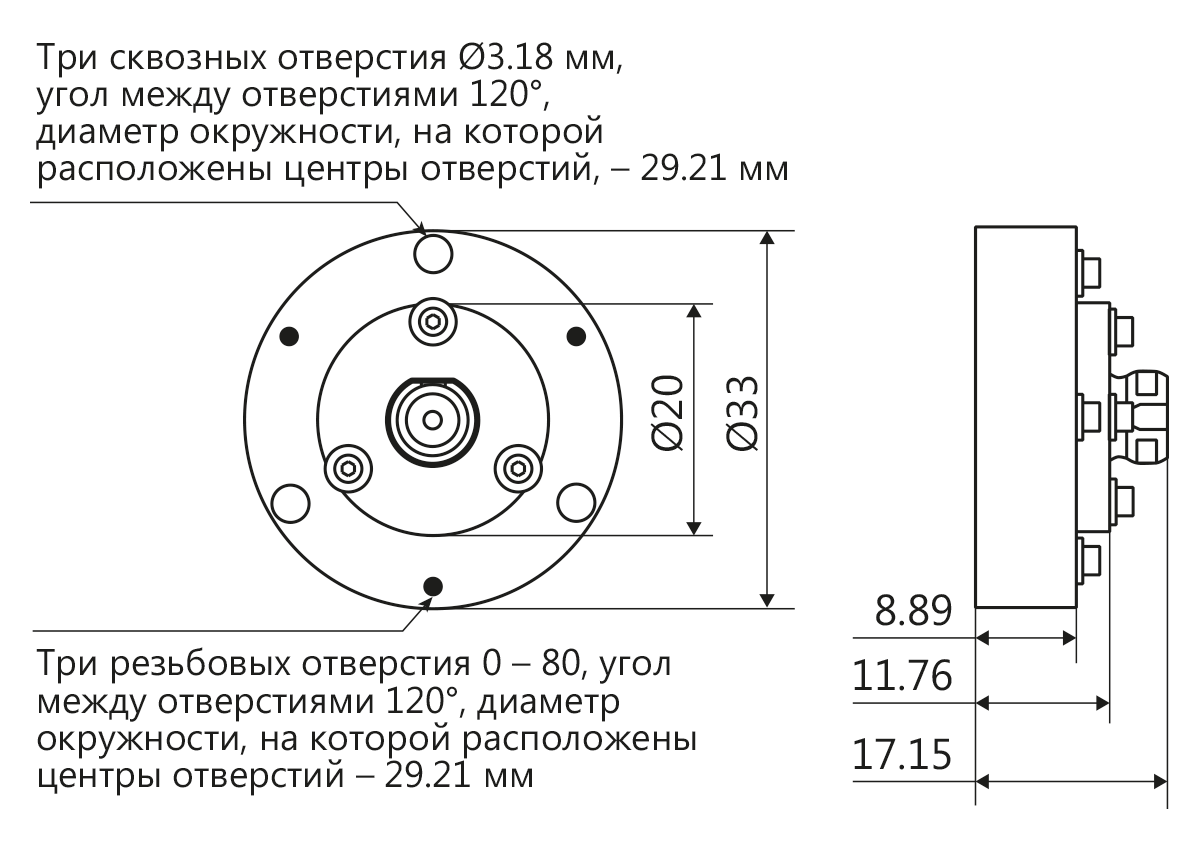

Рис. 10. Габаритные размеры фланца коллиматора лазеров моделей FPS10/100 для диаметра пучка 0.9 мм и 1.3 мм.

Габаритные размеры фланца коллиматора лазеров

Рис. 11. Габаритные размеры фланца коллиматора лазеров моделей FPS10/100 для диаметра пучка 2.1 мм.

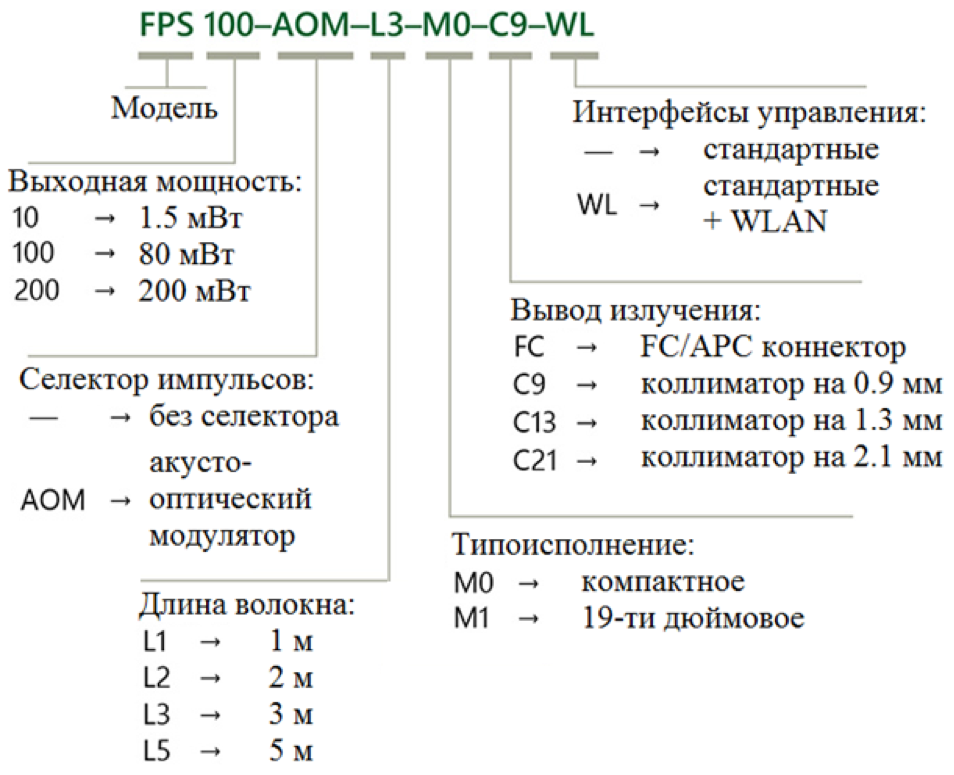

Информация для заказа
