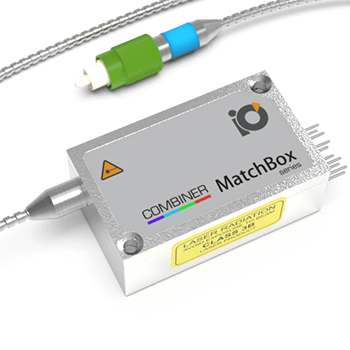

Смеситель длин волн диодных лазеров 40A-48A-52A-64A-15-DM-PT
- Длина волны: 405 нм / 488 нм / 638 нм
- Выходная мощность: 50 мВт / 20 мВт / 50 мВт
- Стабильность выходной мощности: 0.2%
- Код прибора: 40A-48A-52A-64A-15-DM-PT
Производитель Integrated Optics
- Длина волны:
405 нм
488 нм
638 нм - Выходная мощность:
50 мВт
20 мВт
50 мВт - Стабильность выходной мощности:
0.2%
Описание
Данная модель с волокном с сохранением поляризации объединяет в себе четыре лазерных диода с длинами волн 405 нм, 488 нм, 520 нм и 638 нм, которые особенно популярны в таких областях, как биологические науки, пищевая промышленность, метрология и медицинские исследования. Простой интерфейс подключения к ПК и отдельные TTL выходы позволяют контролировать отдельные длины волн.
* -DM: прямая TTL модуляция – излучатель модулируется напрямую с помощью TTL сигнала.
* -PT: коннектор типа FC/PC – имеет хорошую воспроизводимость установки, поэтому часто используется с одномодовыми волокнами. Имеет ключ для установки оптоволокна с сохранением поляризации.
Рис. 1. Типовые габаритные размеры смесителя длин волн с волоконным выходом.
Характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Выходная мощность 1) | ― | 50 мВт на 405 нм 20 мВт на 488 нм 40 мВт на 520 нм 50 мВт на 638 нм |
― |
| Отклонение длины волны | ― | ± 5 нм | ― |
| Диаметр волокна | ― | 3.5 мкм | ― |
| Продольная мода | ― | Несколько | ― |
| Спектральная ширина линии (FWHM) | ― | 0.7 нм | 1.2 нм |
| Направление поляризации | Согласовано с медленной осью PM волокна | ||
| Коэффициент затухания поляризации | 10 дБ | 15 дБ | 25 дБ |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 0.2% 2) | 1% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | ― | 2% 3) | 5% |
| Шум, 20 Гц – 20 МГц (СКО) | ― | 0.1% 4) | 1% |
| Поперечная мода | ― | Одна | ― |
| Интерфейс управления | ― | UART 5) | ― |
| Режим работы | ― | ACC (CW) | ― |
| Ширина полосы модуляции | ― | 10 МГц 6) | ― |
| Входное напряжение питания | 8 В | 9 В | 12 В |
| Требования к внешнему источнику питания | ― | +9 В, пост. ток, 1.5 А 7) | +12 В, пост. ток, 1.5 А |
| Габаритные размеры | 50 × 30 × 18 мм 8) | ||
| Требуемый теплоотвод | ― | < 0.5°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 0.5 мин | 1 мин | 5 мин |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Вес | ― | 0.2 кг | ― |
| Максимальное энергопотребление | ― | 2 Вт 9) | 18 Вт |
| Гарантийный срок службы | 14 месяцев (10000 ч) 10) | ||
| Соответствие RoHS | Да | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
