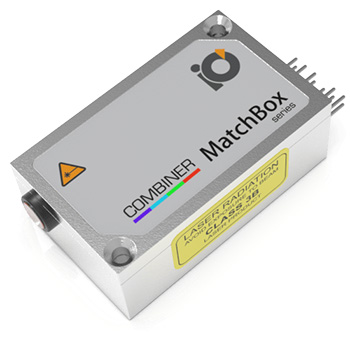

Смеситель длин волн диодных лазеров -11-DM-NT

Смеситель длин волн диодных лазеров 40A-48A-XXY-64A-11-DM-NT

  • Длина волны: 405 нм / 488 нм / 638 нм
  • Выходная мощность: 120 мВт / 40 мВт / 130 мВт
  • Стабильность выходной мощности: 0.2%
  • Код прибора: 40A-48A-XXY-64A-11-DM-NT

Производитель Integrated Optics

Основные параметры
  • Длина волны:
    405 нм
    488 нм
    638 нм
  • Выходная мощность:
    120 мВт
    40 мВт
    130 мВт
  • Стабильность выходной мощности:
    0.2%

Описание

Данная модель со свободным выходом объединяет в себе три лазерных диода с длинами волн 405 нм, 488 нм и 638 нм, которые особенно популярны в таких областях, как биологические науки, пищевая промышленность, метрология и медицинские исследования. Простой интерфейс подключения к ПК и отдельные TTL выходы позволяют контролировать отдельные длины волн.

* -DM: прямая TTL модуляция – излучатель модулируется напрямую с помощью TTL сигнала.

Типовые габаритные размеры смесителя длин волн со свободным выходом.

Рис. 1. Типовые габаритные размеры смесителя длин волн со свободным выходом.

Характеристики

Параметр Минимальное значение Типовое значение Максимальное значение
Выходная мощность 1) 120 мВт на 405 нм
40 мВт на 488 нм
130 мВт на 638 нм
Отклонение длины волны ± 3 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 1 нм 2 нм
Стабильность выходной мощности (СКО; за 8 часов при 20°C) 0.2% 2) 1%
Шум, 20 Гц – 20 МГц (СКО) 0.5% 3) 1%
Поперечная мода TEM00
Поляризация Горизонтальная
Контраст поляризации 50 (405 нм)
50 (488 нм)
10 (638 нм)
300 (405 нм)
400 (488 нм)
100 (638 нм)
Интерфейс управления UART 4)
Режим работы ACC (CW)
Входное напряжение питания 8 В 9 В 12 В
Требования к внешнему источнику питания +9 В, пост. ток, 1.5 А 5) +12 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 18 мм 6)
Высота луча над основанием 10.4 мм
Требуемый теплоотвод < 0.5°C/Вт
Оптимальная температура радиатора 20°C 25°C
Время прогрева (холодный запуск) < 1 мин 2 мин
Температурная стабилизация Внутренний TEC
Защита от перегрева Да
Вес 0.3 кг
Максимальное энергопотребление 2 Вт 7) 18 Вт
Гарантийный срок службы 14 месяцев (10000 ч) 8)
Соответствие RoHS Да
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1)Мощность может быть перестроена от виртуального значения в 0% до 100% путем изменения значения тока на лазерных диодах. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.

2)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.

3)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.

4)Коммутационный бокс модели AM-C9 может быть использован для преобразования интерфейса управления из UART в USB.

5)Если используется коммутационный бокс модели AM-C9, то может использоваться источник питания типа PD (power delivery).

6)Без учета контактов интерфейса управления и выходного окна.

7)Для одной активированной длины волны.

8)В зависимости от того, что наступит ранее.

Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого смесителя.
