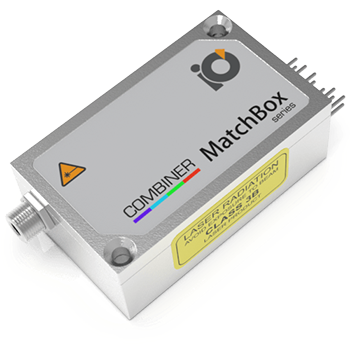

Смеситель длин волн диодных лазеров 40A-52A-64A-78A-16-DM-NT
- Длина волны: 405 нм / 520 нм / 638 нм / 785 нм
- Выходная мощность: 100 мВт / 70 мВт
- Стабильность выходной мощности: < 1%
- Код прибора: 40A-52A-64A-78A-16-DM-NT
Производитель Integrated Optics
- Длина волны:
405 нм
520 нм
638 нм
785 нм - Выходная мощность:
100 мВт
70 мВт - Стабильность выходной мощности:
< 1%
Описание
Данная модель с выходным коннектором типа SMA объединяет в себе четыре лазерных диода с длинами волн 405 нм, 520 нм, 638 нм и 785 нм, которые особенно популярны в таких областях, как биологические науки, пищевая промышленность, метрология и медицинские исследования. Простой интерфейс подключения к ПК и отдельные TTL выходы позволяют контролировать отдельные длины волн.
* -DM: прямая TTL модуляция – излучатель модулируется напрямую с помощью TTL сигнала.
Рис. 1. Типовые габаритные размеры смесителя длин волн со свободным выходом.
Характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Выходная мощность 1) | ― | 100 мВт на 405 нм 70 мВт на 520 нм 100 мВт на 638 нм 100 мВт на 785 нм |
― |
| Отклонение длины волны | ― | ± 5 нм | ― |
| Диаметр волокна | ― | 105 / 200 / 400 мкм | ― |
| Продольная мода | ― | Несколько | ― |
| Спектральная ширина линии (FWHM) | ― | < 1.5 нм | ― |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | < 1% 2) | ― |
| Шум, 20 Гц – 20 МГц (СКО) | ― | < 1% 3) | ― |
| Поперечная мода | ― | Несколько | ― |
| Интерфейс управления | ― | UART 4) | ― |
| Режим работы | ― | ACC (CW) | ― |
| Входное напряжение питания | ― | 9 В | 12 В |
| Требования к внешнему источнику питания | ― | +9 В, пост. ток, 1.5 А | +12 В, пост. ток, 1.5 А |
| Габаритные размеры | 50 × 30 × 18 мм 5) | ||
| Требуемый теплоотвод | ― | < 0.5°C/Вт | ― |
| Оптимальная температура радиатора | ― | 20°C | ― |
| Время прогрева (холодный запуск) | ― | < 1 мин | ― |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Вес | ― | 0.2 кг | ― |
| Максимальное энергопотребление | ― | 2 Вт | ― |
| Гарантийный срок службы | 14 месяцев (10000 ч) 6) | ||
| Соответствие RoHS | Да | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Мощность может быть перестроена от виртуального значения в 0% до 100% путем изменения значения тока на лазерных диодах. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.
2)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
3)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
4)Коммутационный бокс модели AM-C9 может быть использован для преобразования интерфейса управления из UART в USB.
5)Без учета контактов интерфейса управления и волокна.
6)В зависимости от того, что наступит ранее.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого смесителя.
