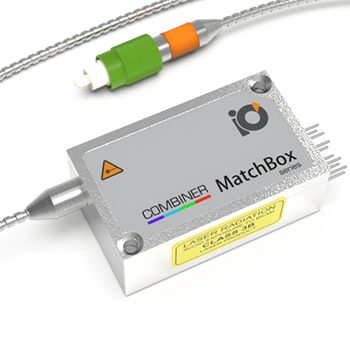

Смеситель длин волн диодных лазеров 40A-45A-52A-64A-14-DM-PT
- Длина волны: 405 нм / 450 нм / 520 нм / 638 нм
- Выходная мощность: 100 мВт / 50 мВт / 70 мВт/ 100 мВт
- Стабильность выходной мощности: 0.2%
- Диаметр волокна: 50 мкм / 105 мкм / 200 мкм
- Код прибора: 40A-45A-52A-64A-14-DM-PT
Производитель Integrated Optics
- Длина волны:
405 нм
450 нм
520 нм
638 нм - Выходная мощность:
100 мВт
50 мВт
70 мВт
100 мВт - Стабильность выходной мощности:
< 1% - Диаметр волокна:
50 мкм
105 мкм
200 мкм
Описание
Данная модель с многомодовым волокном объединяет в себе четыре лазерных диода с длинами волн 405 нм, 450 нм, 520 нм и 638 нм, которые особенно популярны в таких областях, как биологические науки, пищевая промышленность, метрология и медицинские исследования. Простой интерфейс подключения к ПК и отдельные TTL выходы позволяют контролировать отдельные длины волн.
* -DM: прямая TTL модуляция – излучатель модулируется напрямую с помощью TTL сигнала.
* -PT: коннектор типа FC/PC – имеет хорошую воспроизводимость установки, поэтому часто используется с одномодовыми волокнами. Имеет ключ для установки оптоволокна с сохранением поляризации.
Рис. 1. Типовые габаритные размеры смесителя длин волн с волоконным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Выходная мощность 1) | ― | 100 мВт на 405 нм 50 мВт на 450 нм 70 мВт на 520 нм 100 мВт на 638 нм |
― |
| Отклонение длины волны | ― | ± 5 нм | ― |
| Диаметр волокна | 50 мкм | 105 мкм 2) | 200 мкм |
| Продольная мода | ― | Несколько | ― |
| Спектральная ширина линии (FWHM) | ― | < 1.5 нм | ― |
| Стабильность выходной мощности (СКО; за 8 часов) | ― | 0.2% 3) | 1% |
| Шум, 20 Гц – 20 МГц (СКО) | ― | < 1% 4) | ― |
| Поперечная мода | ― | Несколько | ― |
| Интерфейс управления | ― | UART 5) | ― |
| Режим работы | ― | ACC (CW) | ― |
| Входное напряжение питания | 8 В | 9 В | 12 В |
| Требования к внешнему источнику питания | ― | +9 В, пост. ток, 1.5 А 6) | +12 В, пост. ток, 1.5 А |
| Габаритные размеры | 50 × 30 × 18 мм 7) | ||
| Требуемый теплоотвод | ― | < 0.5°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 0.1 мин | 0.5 мин | 1 мин |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Вес | ― | 0.2 кг | ― |
| Максимальное энергопотребление | ― | 2 Вт 8) | 18 Вт |
| Гарантийный срок службы | 14 месяцев (10000 ч) 9) | ||
| Соответствие RoHS | Да | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Мощность может быть перестроена от виртуального значения в 0% до 100% путем изменения значения тока на лазерных диодах. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.
2)Выбор за конечным пользователем.
3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
5)Коммутационный бокс модели AM-C9 может быть использован для преобразования интерфейса управления из UART в USB.
6)Если используется коммутационный бокс модели AM-C9, то может использоваться источник питания типа PD (power delivery).
7)Без учета контактов интерфейса управления и волокна.
8)Для одной активированной длины волны.
9)В зависимости от того, что наступит ранее.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого смесителя.
