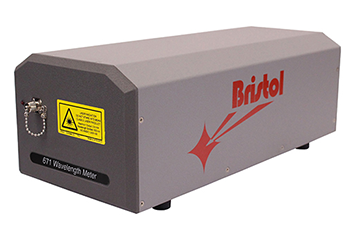

Измеритель длины волны серии 671

  • Измерение длин волн непрерывных лазеров
  • Точность до ± 0.0001 нм
  • Частота измерений 10 Гц
  • Рабочий диапазон 375 нм – 12 мкм
  • Непрерывная калибровка по встроенному эталону длины волны

Производитель Bristol Instruments

Описание
Характеристики

Отличительные особенности

Измерители длины волны данной серии являются самыми точными для измерения длин волн непрерывных лазеров. Приборы данной серии производят измерения в режиме реального времени с точностью не хуже ±0.2 ppm. Такая точность обеспечивается за счет непрерывной калибровки по встроенному эталону длин волн, что особенно важно  для получения достоверных результатов в большинстве экспериментов.

  • Измерение длины волны с точностью до ± 0.0001 нм
  • Непрерывная калибровка по встроенному эталону длины волны
  • Рабочий диапазон 375 нм – 12 мкм
  • Одновременное измерение мощности с точностью ± 15%
  • Частота измерений 10 Гц
  • Требуемая входная мощность от 25 мкВт
  • Отображение длины волны, волновых чисел или частоты
  • Удобный преднастроенный волоконный вход
  • Прямое подключение к персональному компьютеру через USB-интерфейс или Ethernet
  • Возможность простой интеграции в экспериментальные установки для автоматического контроля длин волн
  • Отображение полученной информации на планшете или телефоне

Высочайшая точность

Измерители длины волны серии 671 основаны на технологии использования интерферометра Майкельсона и разработаны для измерения длин волн непрерывных и квази-непрерывных лазеров. Доступны две стандартные модели данной серии: 671A – является самой точной для измерения (±0.2 ppm; ±0.0002 нм на длине волны 1000 нм). 671B – используется в менее ответственных экспериментах (±0.75 ppm; ±0.0008 нм на длине волны 1000 нм).

Непрерывная калибровка

Для получения заявленной точности, измеритель длины волны серии 671 непрерывно калибруется с помощью встроенного He-Ne лазера. Данный лазер является идеальным эталоном, так как его длина волны хорошо известна и зафиксирована атомарной структурой активного элемента. Для получения высочайшего разрешения модель 671A использует одночастотный He-Ne лазер, который стабилизируется за счет использования технологии точно сбалансированной продольной моды. В модели 671B используется обычный He-Ne лазер.

Широкий рабочий диапазон

Приборы данной серии имеют несколько стандартных рабочих диапазонов: 375 – 1100 нм, 520 – 1700 нм, 1 – 5 мкм, 1.5 – 12 мкм.

Простота использования

Измерители длины волны серии 671 управляются от обычного компьютера, работающего на операционной системе Windows, через USB-интерфейс или Ethernet. Программное обеспечение, поставляемое с прибором, позволяет управлять параметрами процесса измерения и создавать отчеты. Также данный прибор может использоваться в качестве части экспериментальной установки, управление которым осуществляется с помощью пользовательской библиотеки команд программирования или драйверов LabView. В добавление, для приборов данной серии может использоваться специальное приложение для отображения информации, полученной на приборе, на планшете или телефоне.

Технические характеристики

Модель 671A 671B
Тип измеряемого лазера Непрерывные и квази-непрерывные (частота более 10 МГц)
Рабочий диапазон VIS: 375 – 1100 нм
NIR: 520 – 1700 нм
IR: 1 – 5 мкм
VIS: 375 – 1100 нм
NIR: 520 – 1700 нм
IR: 1 – 5 мкм
MIR: 1.5 – 12 мкм
Точность измерений1,2 ±0.2 ppm
± 0.002 см-1 при 10000 см-1
± 0.0002 нм на 1000 нм
± 60 МГц при 300000 ГГц
±0.75 ppm
± 0.008 см-1 при 10000 см-1
± 0.0008 нм на 1000 нм
± 225 МГц при 300000 ГГц
Воспроизводимость измерений3,4 VIS/NIR: ± 0.03 ppm (± 0.03 пм на 1000 нм)
IR: ± 0.06 ppm (± 0.2 пм на 3000 нм)
± 0.1 ppm (± 0.1 пм на 1000 нм)
Калибровка Непрерывная со встроенным стабилизированным одночастотным He-Ne лазером Непрерывная со встроенным стандартным He-Ne лазером
Разрешение экрана 9-разрядный 8-разрядный
Точность измерения энергии5 ± 15%
Максимальная ширина линии лазера6 1 ГГц 10 ГГц
Минимальная входная мощность7,8 VIS: 250 мкВт (375 нм)   30 мкВт (750 нм)   125 мкВт (1100 нм)
NIR: 500 мкВт (520 нм)   25 мкВт 1100 нм)   50 мкВт (1700 нм)
IR: 550 мкВт (1 мкм)   80 мкВт (3 мкм)   750 мкВт (5 мкм)
MIR: 750 мкВт (1.5 мкм)   50 мкВт (7 мкм)   950 мкВт (12 мкм)
Частота измерений 4 Гц (VIS/NIR)    2.5 Гц(IR) 10 Гц (VIS/NIR)   2.5 Гц(IR/MIR)
Оптический вход9 VIS/NIR: Преднастроенный волоконный коннектор типа FC/UPC (под волокно 9 мкм)
IR/MIR: Коллимированный пучок, диаметр 2-3 мм, видимый луч-пилот для наведения
Соединение с ПК USB-интерфейс или Ethernet, ОС Windows 7 или 8
Время прогрева < 15 мин
Рабочая температура 15 – 30 °С
Температура хранения -10 – 70 °С
Рабочее давление 500 – 900 мм. рт. ст.
Влажность ≤ 90% при 40 °С (не конденсированный воздух)
Габаритные размеры10 142 × 165 × 381 мм 191 × 165 × 381 мм
Вес 6.3 кг
Напряжение питания 90 – 264 В перем. тока, 47 – 63 Гц, 50 ВА макс.

1 Максимальное отклонение при точности измерений ≥ 99.7%

2 Проконтролировано в соответствии с принятыми стандартами

3 Стандартное отклонение через 5 минут после наступления термического равновесия

4 Разрешение составляет примерно двойную величину воспроизводимости

5 Модели с рабочим диапазоном IR и MIR не измеряют абсолютное значение мощности. Измеритель отображает относительную мощность

6 Ширина, измеренная по уровню FWHM. При большей ширине линии точность измерений уменьшается

7 Для модели 671B с рабочим диапазоном VIS и NIR требуемая входная мощность составляет половину от указанного значения

8 Чувствительность на других длинах волн определяется по графику. Доступен по запросу

9 Необходимая высота луча для моделей с рабочим диапазоном IR и MIR составляет 137 ± 6.35 мм

10 Высота моделей с рабочим диапазоном IR и MIR регулируется: 184 ± 6.35 мм
