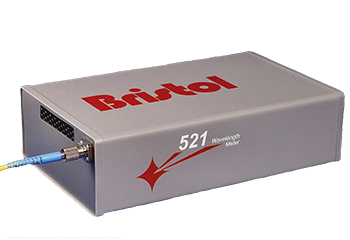

Измеритель длины волны серии 521

  • Измерение длин волн непрерывных лазеров
  • Точность до ± 0.005 нм
  • Частота измерений 10 Гц
  • Рабочий диапазон 400 – 1700 нм
  • Непрерывная калибровка по встроенному эталону длины волны

Производитель Bristol Instruments

Описание
Характеристики

Отличительные особенности

Измерители длины волны данной серии предназначены для измерения длин волн непрерывных лазеров с очень высокой точностью. Серия 521 является наиболее экономически выгодной, объединяя в себе высокую точность измерений и доступность, собранные в компактном приборе.

  • Измерение длины волны с точностью до ±0.005 нм
  • Непрерывная калибровка по встроенному эталону длины волны
  • Рабочий диапазон 400 – 1700 нм
  • Частота измерений 10 Гц
  • Требуемая входная мощность от 5 мкВт
  • Отображение длины волны, волновых чисел или частоты
  • Удобный преднастроенный волоконный вход
  • Прямое подключение к персональному компьютеру через USB-интерфейс
  • Возможность простой интеграции в экспериментальные установки для автоматического контроля длин волн

Высочайшая точность

Измерители длины волны серии 521 измеряют абсолютное значение длины волны непрерывных и квази-непрерывных лазеров с точностью ±10 ppm (±0.01 нм на длине волны 1000 нм). Главным отличием данной серии является то, что в ней в качестве встроенного эталона используется шкала муар. Шкала высокого разрешения обеспечивает непрерывную калибровку, необходимую для получения высокой точности измерения длины волны. Для большей достоверности, данная шкала может калиброваться периодически с использованием He-Ne лазера на входе.

Широкий рабочий диапазон

Доступны две стандартных модели данной серии: 521-VIS с рабочим диапазоном 400 – 1100 нм и 521-NIR с рабочим диапазоном 520 – 1700 нм.

Простота использования

Измерители длины волны серии 521 управляются от обычного компьютера, работающего на операционной системе Windows, через USB-интерфейс. Программное обеспечение, поставляемое с прибором, позволяет управлять параметрами процесса измерения и создавать отчеты. Также данный прибор может использоваться в качестве части экспериментальной установки, управление которым осуществляется с помощью пользовательской библиотеки команд программирования или драйверов LabView. Излучение исследуемого лазера заводится через преднастроенный волоконный входной коннектор для обеспечения оптимального процесса измерения. Для лазеров со свободным выходом может использоваться специальный адаптер LC-1 для ввода излучения через волокно.

Технические характеристики

Модель 521-VIS 521-NIR
Тип измеряемого лазера Непрерывные и квази-непрерывные (частота более 10 МГц)
Рабочий диапазон 400 – 1100 нм 520 – 1700 нм
Точность измерений1,2 ± 10 ppm
± 0.1 см-1 при 10000 см-1
± 0.01 нм на 1000 нм
± 3 ГГц при 300000 ГГц
Воспроизводимость измерений3,4 ± 5 ppm (± 0.005 нм на 1000 нм)
Калибровка5 Непрерывная со встроенной шкалой муар
Разрешение экрана  6-разрядный
Максимальная ширина линии лазера6 100 ГГц
Минимальная входная мощность7 10 мкВт (400 нм)
5 мкВт (750 нм)
35 мкВт (1100 нм)
100 мкВт (520 нм)
5 мкВт (1100 нм)
20 мкВт (1700 нм)
Частота измерений 10 Гц
Оптический вход Преднастроенный волоконный коннектор типа FC/UPC (под волокно 9 мкм)
Соединение с ПК USB-интерфейс, ОС Windows 7 или 8
Рабочая температура 15 – 30 °С
Температура хранения -10 – 70 °С
Рабочее давление 500 – 900 мм. рт. ст.
Влажность ≤ 90% при 40 °С (не конденсированный воздух)
Габаритные размеры 64 × 140 × 229 мм
Вес 1.6 кг
Напряжение питания 90 – 264 В перем. тока, 47 – 63 Гц, 15 ВА макс.

1 Максимальное отклонение при точности измерений ≥ 99.7%

2 Проконтролировано в соответствии с принятыми стандартами

3 Стандартное отклонение через 5 минут после наступления термического равновесия

4 Разрешение составляет примерно двойную величину воспроизводимости

5 Шкала муар должна периодически калиброваться с помощью He-Ne лазера

6 Ширина, измеренная по уровню FWHM. При большей ширине линии точность измерений уменьшается

7 Чувствительность на других длинах волн определяется по графику. Доступен по запросу
