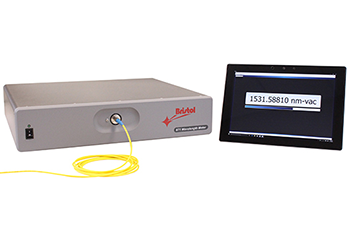

Высокоскоростной измеритель длины волны серии 871

  • Измерение длин волн непрерывных и импульсных лазеров
  • Точность ± 1 ppm
  • Измерения со скоростью до 1 кГц
  • Рабочий диапазон: 350 – 1700 нм
  • Автоматическая калибровка по встроенному эталону длины волны

Производитель Bristol Instruments

Описание

Измерители длины волны данной серии предназначены для точного измерения длин волн непрерывных и импульсных лазеров. Уникальный дизайн на основе интерферометра Физо позволяет производить измерения с точностью ± 1 ppm. Дизайн данной модели позволяет производить измерения со скоростью до 1 кГц.

Отличительные особенности

  • Измерение как непрерывных, так и импульсных лазеров
  • Измерение длины волны с точностью до ± 175 МГц
  • Автоматическая калибровка по встроенному эталону длины волны
  • Рабочий диапазон 350 – 1700 нм
  • Частота измерений до 1 кГц
  • Асинхронная работа с автоматическим обнаружением импульса
  • Требуемая входная энергия от 1 мкДж
  • Отображение длины волны, волновых чисел или частоты
  • Удобный преднастроенный волоконный вход
  • Прямое подключение к персональному компьютеру через USB-интерфейс или Ethernet
  • Возможность простой интеграции в экспериментальные установки для автоматического контроля длин волн
  • Отображение полученной информации на планшете или телефоне

Высочайшая точность

Высокоскоростные измерители длины волны серии 871 измеряют абсолютное значение длины волны непрерывных и импульсных лазеров с точностью ±1 ppm (±300 МГц на длине волны 1000 нм). Такая производительность остается неизменной на протяжении долгого периода времени, так как система калибруется автоматически с помощью встроенного эталона длин волн. Процесс калибровки занимает менее 2 секунд и может запускаться автоматически с выбранным периодом времени или на основании внутренних температурных условий самой системы.

Самое быстрое измерение длины волны

Высокоскоростные измерители длины волны серии 871 построены на основе эталона Физо, что позволяет генерировать пространственную интерферограмму, которая регистрируется с помощью быстрого фотодетектора. Используя встроенный цифровой процессор, интерферометрические данные быстро обрабатываются и переводятся в данные об измеренной длине волны. Объединение данных технологий позволяет производить измерения с беспрецедентной скоростью до 1 кГц. Длина волны каждого импульса измеряется для лазеров, работающих на частотах повторения до 1 кГц. При больших частотах следования система интегрирует все поступающие импульсы в интервале 1 мс. Также возможно выделять отдельные импульсы с помощью внешней синхронизации.

Широкий рабочий диапазон

Приборы данной серии имеют два стандартных рабочих диапазона: 350 – 1100 нм, 650 – 1700 нм.

Простота использования

Высокоскоростные измерители длины волны серии 871 управляются от обычного компьютера, работающего на операционной системе Windows, через USB-интерфейс или Ethernet. Программное обеспечение, поставляемое с прибором, позволяет управлять параметрами процесса измерения и создавать отчеты. Также данный прибор может использоваться в качестве части экспериментальной установки, управление которым осуществляется с помощью пользовательской библиотеки команд программирования или драйверов LabView.

Технические характеристики

Модель 871B-VIS 871B-NIR
Тип измеряемого лазера Непрерывные и импульсные
Рабочий диапазон 350 – 1100 нм 650 – 1700 нм
Точность измерений1,2 ± 1 ppm
± 0.01 см-1 при 10000 см-1
± 0.001 нм на 1000 нм
± 300 МГц при 300000 ГГц
Воспроизводимость измерений3,4 ± 0.1 ppm
± 0.001 см-1 при 10000 см-1
± 0.0001 нм на 1000 нм
± 30 МГц при 300000 ГГц
Калибровка5,6 Автоматическая со встроенным эталоном длин волн
Разрешение экрана 8-разрядный
Максимальная ширина линии лазера 10 ГГц (по уровню FWHM)
Минимальная входная мощность7,8 15 мкДж (350 нм)
1 мкДж (700 нм)
100 мкДж (1100 нм)
15 мкДж (650 нм)
1 мкДж (1500 нм)
100 мкДж (1700 нм)
Частота измерений9,10 400 Гц 1 кГц
Оптический вход Преднастроенный волоконный коннектор типа FC/UPC (под волокно 62.5 мкм)
Соединение с ПК USB-интерфейс или Ethernet, ОС Windows 7 или 8
Время прогрева 15 мин
Рабочая температура 15 – 30 °С
Температура хранения -10 – 70 °С
Рабочее давление 500 – 900 мм. рт. ст.
Влажность ≤ 90% при 40 °С (не конденсированный воздух)
Габаритные размеры 89 × 432 × 381 мм
Вес 7.65 кг
Напряжение питания 90 – 264 В перем. тока, 47 – 63 Гц, 50 ВА макс.

1 Максимальное отклонение при точности измерений ≥ 99.7%

2 Проконтролировано в соответствии с принятыми стандартами

3 Стандартное отклонение через 5 минут после наступления термического равновесия

4 Разрешение составляет примерно двойную величину воспроизводимости

5 Для модели 871B-VIS используется стабилизированный одночастотный He-Ne лазер

6 Для модели 871B-NIR используется лазерный диод, чья длина волны завязана на хорошо известную линию поглощения ацетилена (NIST 260-133)

7 Требуемая энергия в одном импульсе. Большая чувствительность достигается путем увеличения времени измерения за счет интегрирования большего числа лазерных импульсов

8 Чувствительность на других длинах волн определяется по графику. Доступен по запросу

9 Для модели 871B-VIS длина волны каждого импульса измеряется для лазеров, имеющих частоту следования импульсов не более 400 Гц. При больших частотах следования система будет интегрировать все поступающие импульсы в периоде измерения

10 Для модели 871B-NIR длина волны каждого импульса измеряется для лазеров, имеющих частоту следования импульсов не более 1 кГц. При больших частотах следования система будет интегрировать все поступающие импульсы в периоде измерения
