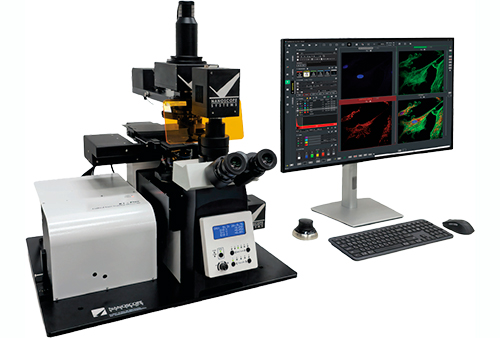

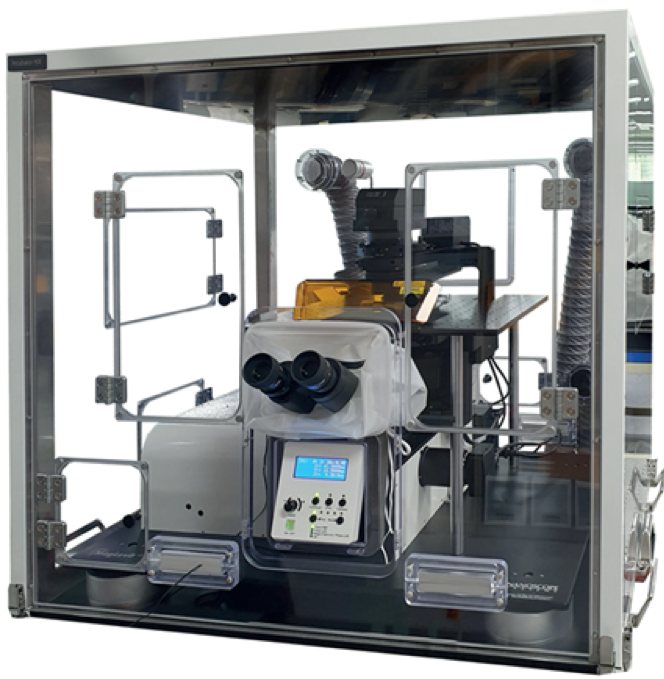

Флуоресцентный микроскоп K1-Fluo

Конфокальный флуоресцентный лазерный сканирующий микроскоп K1-Fluo

  • Для применений в области биологии и медицины
  • Адаптация под коммерческий микроскоп любого типа
  • Выбор до 4-х возбуждающих лазеров
  • Диапазон регистрации: 400 - 750 нм или ближний ИК
  • Модульный дизайн с возможностью различной автоматизации

Производитель NANOSCOPE Systems, Inc

Особенности и преимущества

Конфокальный флуоресцентный микроскоп K1-Fluo разработан для применений в области биологии и медицины. Оптимизированные компоненты системы обеспечивают высокую производительность по доступной цене. K1-Fluo можно адаптировать как под коммерческий микроскоп любого типа, так и дополнить специально разработанной системой на основе DMB, представляющей компактное и простое решение для получения трехмерных конфокальных изображений.

  • Превосходное качество изображения
    Флуоресцентный микроскоп K1-Fluo оснащен оптимизированными оптическими компонентами, высокочувствительными детекторами, проверенными электронными компонентами, а также стабильными диодными лазерами. Оптимизированные компоненты для конфокальной микроскопии обеспечивают высокую производительность системы.
  • Компактные размеры
    В K1-Fluo используются компактные узлы и компоненты: специализированная оптика, детекторы и электроника собраны вместе внутри K1-Fluo. Дополнительно в корпус интегрирован блок управления с диодными лазерами.
  • Объединение с телом любого микроскопа
    Специально разработанные оптические и механические компоненты позволяют объединить систему лазерной сканирующей микроскопии K1-Fluo с любым типом коммерческого микроскопа компаний Nikon, Olympus, Zeiss, Leica (прямые и инвертированные).
  • Простое управление через программное обеспечение
    Управление конфокальным флуоресцентным микроскопом осуществляется через специализированное программное обеспечение с простым и интуитивно понятным пользовательским интерфейсом.
  • Великолепное соотношение цена/производительность
    Привлекательная цена на собственные технологии и многолетний опыт делает отличным соотношение цена/производительность.
  • Полностью настраиваемый модуль
    Команды оптиков, электронщиков и механиков доступны для создания любого оптического решения. Мы рады поддержать каждого клиента на первых этапах исследования и создания прототипа.

Возможные конфигурации

Конфокальный модуль K1-Fluo предоставляет особую гибкость по применению в различных научно-исследовательских проектах. Данный модуль может быть оптимизирован под работу с уже имеющимся у Вас микроскопом.

Если же Вы хотите простое и компактное решение для лазерной сканирующей конфокальной микроскопии без дополнительной интеграции в существующие системы, то наилучшим решением является стандартный модуль DMB от производителя.

конфокальный модуль

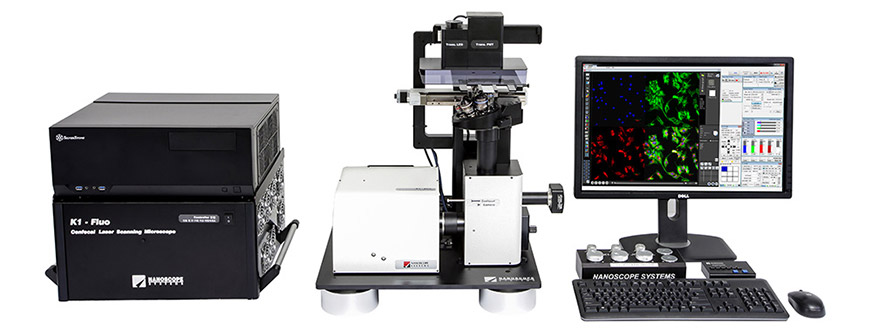

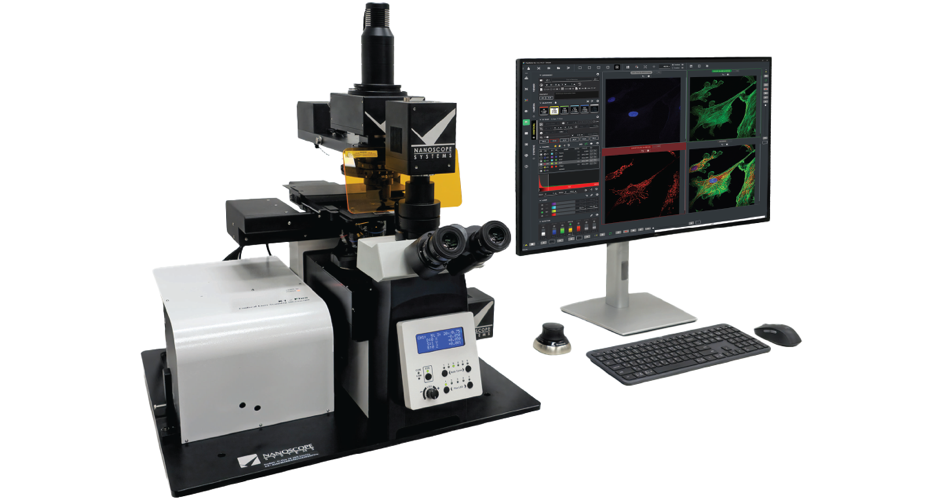

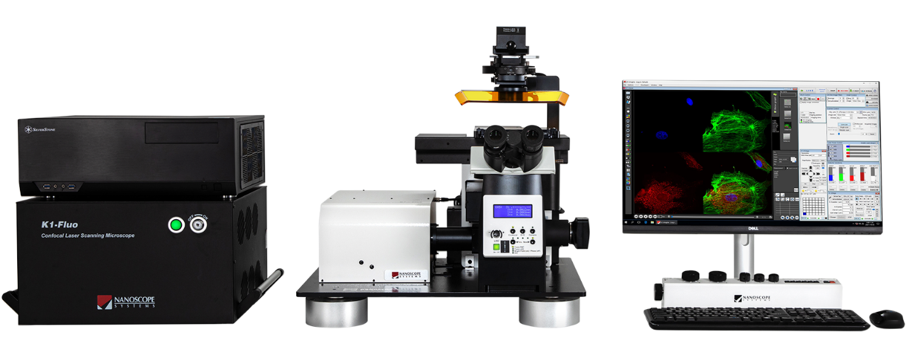

Пример 1: Инвертированный конфокальный микроскоп на основе DMB

модуль DMB

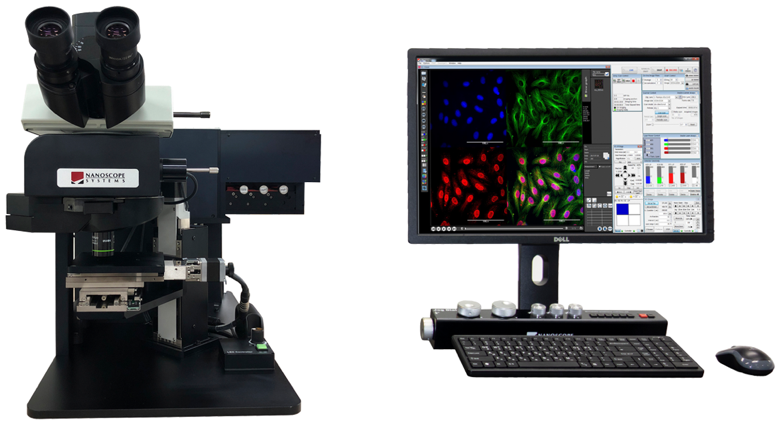

Пример 2: Прямой конфокальный микроскоп на основе DMB

Прямой конфокальный микроскоп

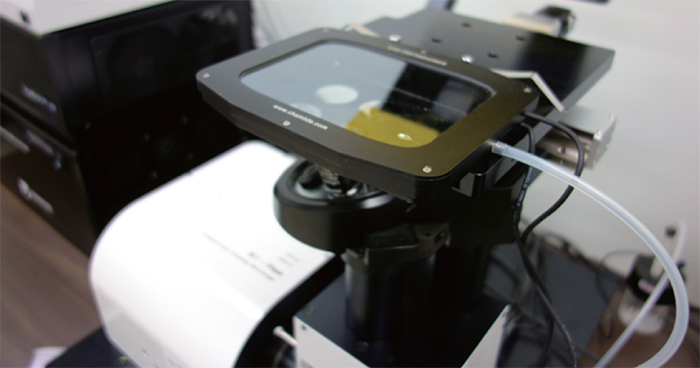

Достаточно места для экспериментальной установки        Ручные/моторизированные предметные столики

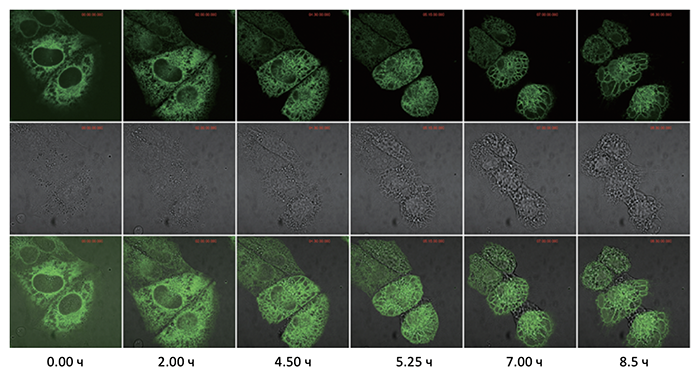

Пример 3: Конфокальное изображение живых структур

  • Полная автоматизация перемещения по осям (X, Y, Z) + вращение (θ)
  • Вращающийся блок с объективами (вертикальное и горизонтальное наблюдение)
  • Интерфейс для подключения эндоскопических систем

изображение живых клеток

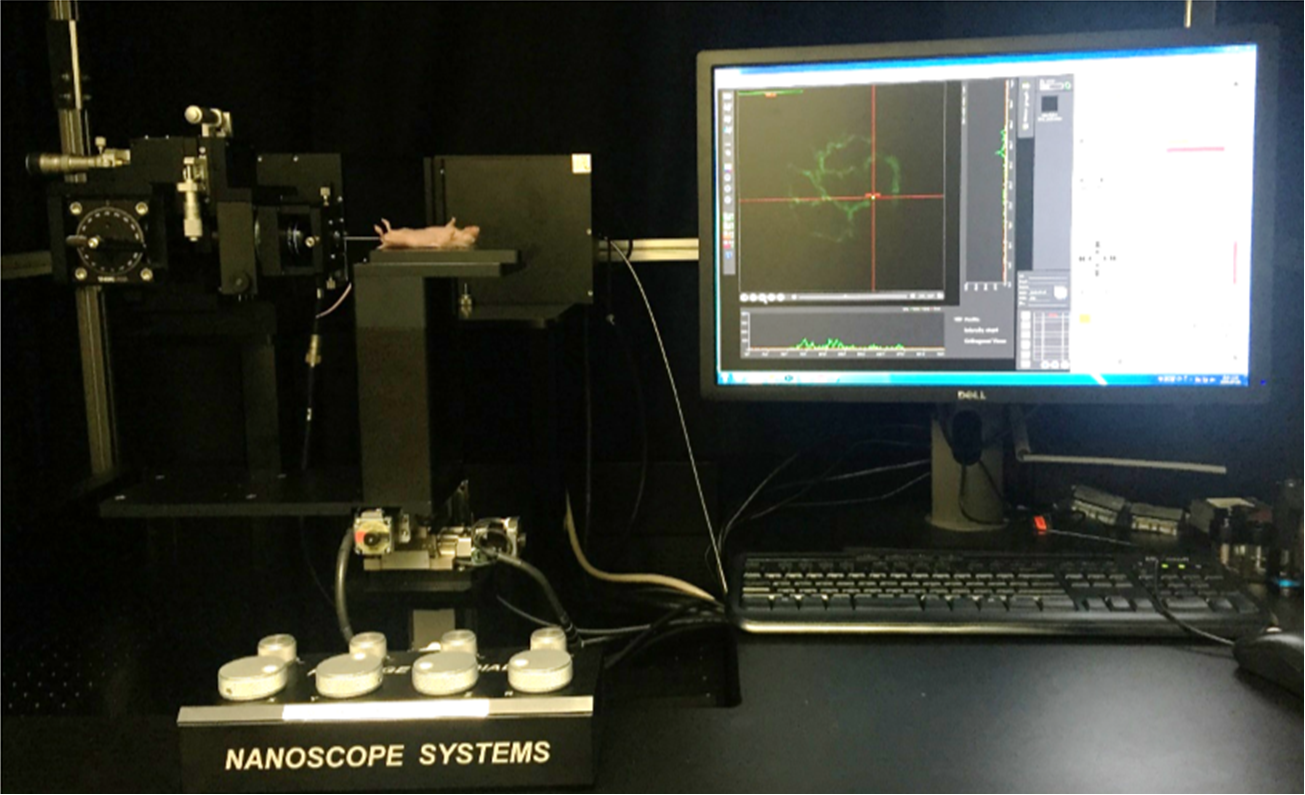

Пример 4: Пользовательская система изучения мышей методом «in-vivo» с эндоскопом GRIN lens

система с эндоскопом GRIN lens

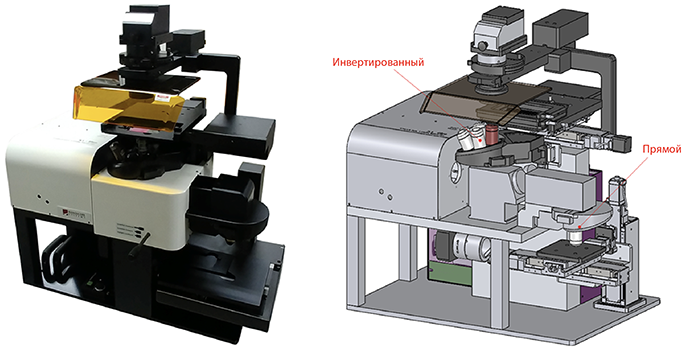

Пример 5: Переключение от вертикального метода наблюдения к горизонтальному методу наблюдения
Вращение блока объективов

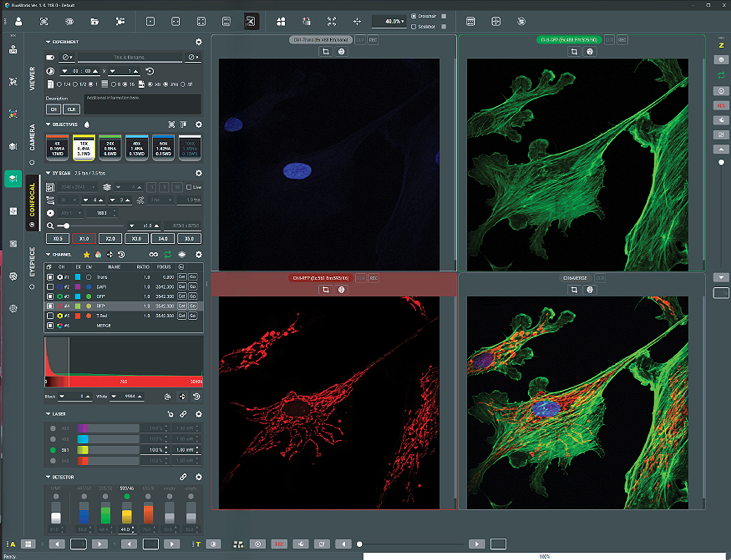

Программное обеспечение K1-Imagine

Программное обеспечение для флуоресцентного микроскопа

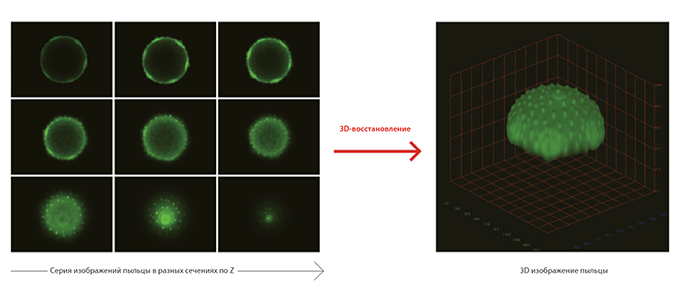

Построение трехмерного изображения

Трехмерное оптическое изображение может быть получено путем совмещения различных сечений за счет вертикального перемещения сканирующей головки или автоматизированного тела микроскопа. Величина шага сканирования, размер пинхола и качество изображения могут варьироваться программно для получения оптимальных условий измерения. Трехмерное изображение зачастую предоставляет гораздо больше информации для исследователей.

3D-восстановление

Сшивание изображений

Непрерывное сканирование выбранной области и с последующим сшиванием отдельных изображений позволяет с легкостью анализировать большие области на больших образцах. Полученное изображение может быть проанализировано как единое целое, так и по отдельным участкам, собранным в ходе сканирования большой области.

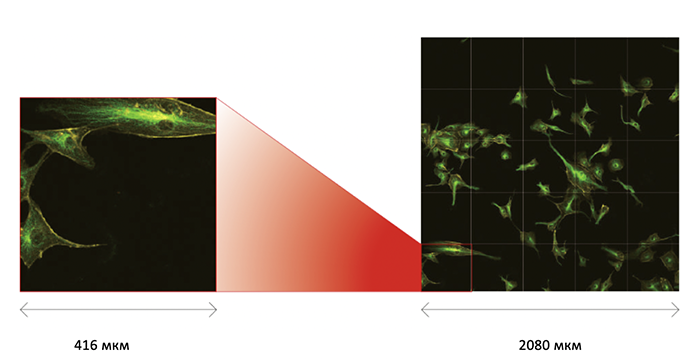

Двумерное сшивание изображений

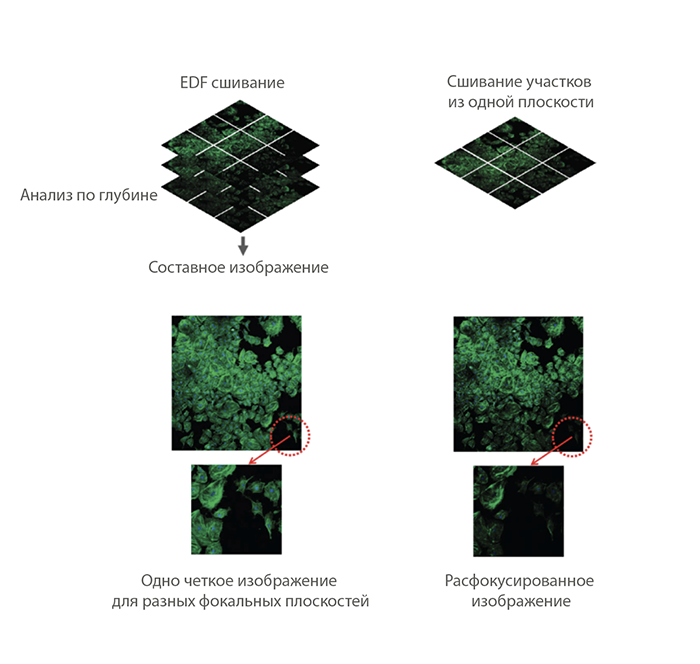

EDF сшивание (увеличенная глубина поля)

EDF сшивание - составное изображение

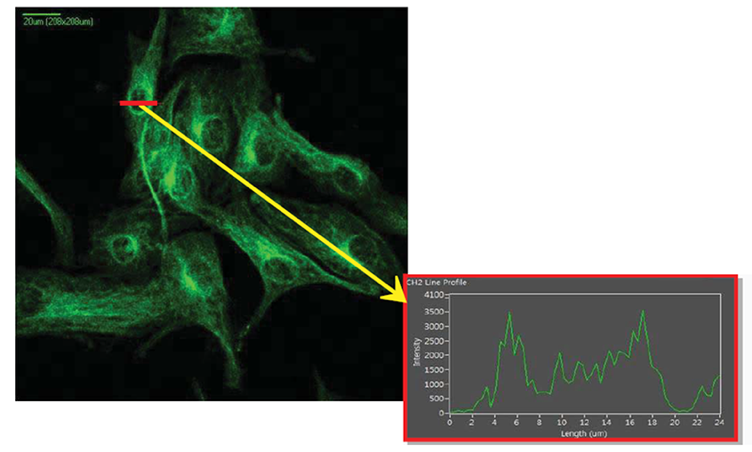

Построение профиля линии

Оцифрованное изображение может быть напрямую использовано для количественного анализа. За счет построения линии в любой выбранной области можно получить график поперечного сечения отсканированной структуры, который будет нести в себе числовую информацию, например, об интенсивности вдоль выбранной линии.

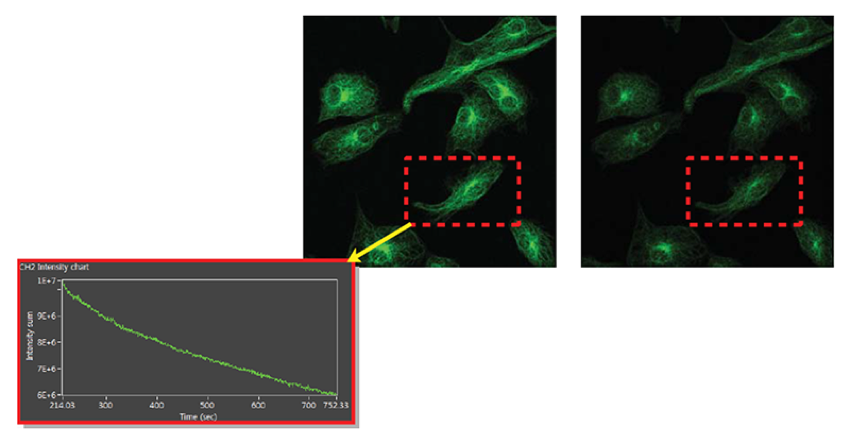

Временной график интенсивности

Изменение уровня интенсивности с течением времени может быть отображено на графике: рассчитывается интенсивность выбранной области и строится график со значениями в каждый момент времени.

Технические характеристики

Лазерный модуль

Базовые линии лазера

405 нм, 488 нм, 561 нм (по умолчанию; 7 мВт и более)

Опционально

445 нм, 473 нм, 514 нм, 532 нм, 637 нм, 640 нм, 660 нм, 685 нм, 705 нм, 730 нм, 785 нм (опция; 10 мВт и более); на выбор до 4-х

Сканирующий модуль

K1-Fluo HD

K1-Fluo RT

Сканеры

Два независимых гальванометрических зеркала

Резонансный сканер + гальванометрические зеркала

Разрешение сканирования

128×128 – 4095×4095 пикселей

128×128 – 2048×2048 пикселей

Скорость сканирования

1 – 1000 Гц (изменяемая частота сканирования линии)

30 кадр/с при 512×512 пикселей (режим Bi-scan)

1.2 кадр/с при 512×512 пикселей

15 кадр/с при 512×512 пикселей (режим Uni-scan)

Увеличение при сканировании

0.7Х – 7Х (изменяется непрерывно)

0.7Х – 3Х (непрерывное)

Область сканирования

Квадрат со стороной 12.5 мм, деленный на увеличение используемого объектива

Режим сканирования

xy, xyz, xt, xyt, xyzt

Пинхол

Моторизированный набор пинхолов (0.5-10 размеров диска Эйри)

Вес

7 кг

Регистрирующий модуль

Рабочий диапазон

400 – 750 нм (или ИК детектор по запросу)

ФЭУ

Стандартная модель: ФЭУ высокой чувствительности

Модель для низкой освещенности: ФЭУ на основе GaAsP сверхвысокой чувствительности

Базовая модель: Шестипозиционное фильтровое колесо с одним ФЭУ; последовательное переключение каналов детектирования

Количество детекторов

До 4-х ФЭУ со своим эмиссионным фильтром; одновременное детектирование

Эмиссионный фильтр

Моторизированное фильтровое колесо или сменяемые вручную фильтры

Дискретность

12 бит

Вес

1.5 кг

Модуль микроскопа

Прямой или инвертированный

Стандартный DMB (корпус микроскопа от производителя) или коммерческие микроскопы компаний Nikon, Olympus, Zeiss, Leica с боковым входом

XY предметный столик

Моторизированное или ручное управление; различные диапазоны перемещений. Держатели образца: предметное стекло, микроячейки, чаши Петри

Z-привод

Моторизированная платформа: диапазон перемещений 15 мм/250 нм шаг

Пьезо исполнительный механизм (только с одним объективом): диапазон перемещений 400 мкм/1 нм шаг

Аксессуары

Поворотный переключатель для контроля предметных столиков

Цифровая камера: sCMOS, CMOS высокой чувствительности, охлаждаемая ПЗС

Вес

12 кг

Модуль электроники

Контроллер

Управление параметрами лазера, модулем сканирования, регистрирующим модулем.

Напряжение питания: 100 – 240 В, 50-60 Гц; энергопотребление 450 ВА

Вес 19 кг

ПК

Специализированный персональный компьютер с монитором; соединение с детектором

Напряжение питания: 100 – 240 В, 50/60 Гц; энергопотребление 900 ВА

Операционная система: Windows 7, 64-разрядная

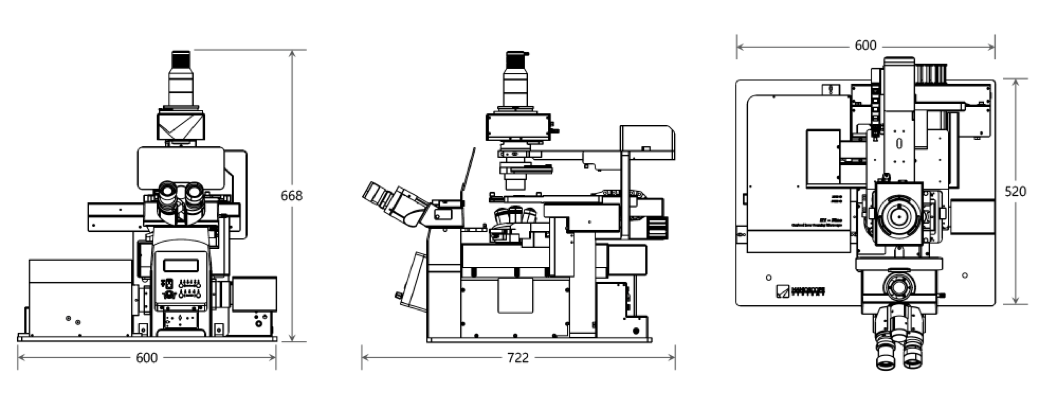

Габаритные размеры флуоресцентного микроскопа K1-Fluo

Схема флуоресцентного микроскопа K1-Fluo
