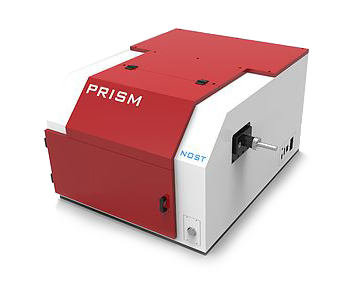

Конфокальная микрорамановская система картографирования PRISM
- Оптимизированный эргономический дизайн
- Доступно до двух длин волн возбуждения
- Пространственное разрешение по XY < 1 мкм, по глубине < 2 мкм
- Компактная конструкция, небольшое число движущихся компонентов
- Быстрое картографирование: 50 × 50 точек за 1 минуту при времени экспозиции 0.01 с
- Полностью моторизированная система
Производитель NOST
Описание
Характеристики
Материалы
Программное обеспечение
Отличительные особенности

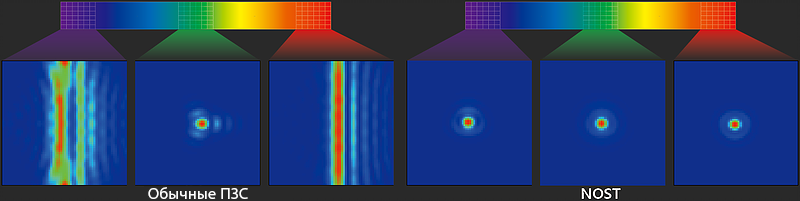

Спектрограф со скорректированными аберрациями
- Ассиметричная оптическая схема Черни-Тернера с дифракционной оптикой
- Превосходная коррекция аберраций по всем пикселям ПЗС-массива
- СКО радиуса получаемой точки на ПЗС < 10 мкм - Улучшенное пропускание и разрешение по сравнению с классической схемой Черни-Тернера
- Наилучшая производительность для исследований с низким уровнем света, таких как рамановская спектроскопия
Моторизированная щель
- Высокоточная моторизированная входная щель
- Регулируемая ширина щели в диапазоне 10 – 1000 мкм с шагом 10 мкм

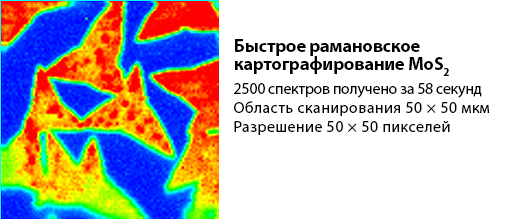

Быстрое картографирование
- Данная функция обеспечивает ряд преимуществ для пользователя
- Возможность задачи времени считывания вплоть до 10 мс на один спектр
- В зависимости от модели ПЗС возможно более короткое время

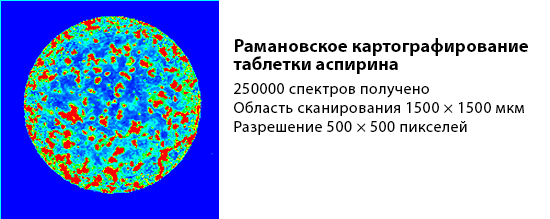

Широкий диапазон сканирования
- Отсутствие ограничений по области картографирования, создаваемой полем зрения объектива
- Мкм пространственное разрешение вне зависимости от области сканирования: анализ как микро-, так и макробластей
- Максимальный диапазон сканирования 75 × 50 м
- В зависимости от модели предметного столика
Технические характеристики
| Лазерный модуль | |
| Несколько длин волн возбуждения | 325 нм, 488 нм, 514.5 нм, 532 нм, 633 нм, 785 нм |
| Контроль мощности | 11-шаговый моторизированный контроллер с нейтральными фильтрами |
| Выбор лазерного фильтра | Двухпозиционный моторизированный селектор |
| Спектрограф | |
| Особенности | Коррекция аберраций для высокого пропускания Осевая заменяемая турель с решетками |
| Спектральное разрешение (лазер 532 нм) | 1.5 см-1 на ПЗС для решетки 1800 штр/мм 2.3 см-1 на ПЗС для решетки 1200 штр/мм |
| Модуль PRISM | |
| Объектив | 20Х: планахромат, NA = 0.4, WD = 1.2 мм 100Х: планахромат, NA = 0.9, WD = 0.15 мм Пространственное разрешение: < 1 мкм |
| Конфокальная щель | Один оптимизированный дифракционный диск Эйри с непрерывно изменяемой конфокальной щелью – улучшает пространственное разрешение по XY, а также вдоль оси Z |
| Отображение | Белый источник света с подсветкой тип Koehler КМОП камера на 3 Мп |
| Охлаждаемая ПЗС | |
| Размер пикселя | 26 × 26 мкм |
| Количество пикселей | 1024 × 127 |
| Тип | С задней или передней подсветкой |
| Моторизированный предметный столик | |
| Диапазон перемещений по XY | 76 × 50 мм |
| Разрешение перемещения | XY: 50 нм, Z: 2 нм |
| Скорость картографирования | 50 × 50 пикселей менее чем за 1 минуту (при экспозиции 10 мс) |
| Соединение с ПК | USB интерфейс (некоторые аксессуары требуют дополнительные USB или RS232 порты) |
| Волоконный порт | Опционально: для ввода излучения от внешнего лазера |
| Габаритные размеры | 360 × 690 × 400 мм |
Доступные модели
PRISM Basic
- 1 лазер
- Моторизированная щель
- Изменяемый вручную спектральный диапазон
- Сменяемые решетки
PRISM Mid
- До 2 лазеров
- Регулируемый конфокальный пинхол
- Автоматизированные решетки
- Сменяемые решетки
PRISM UV
Аксессуары

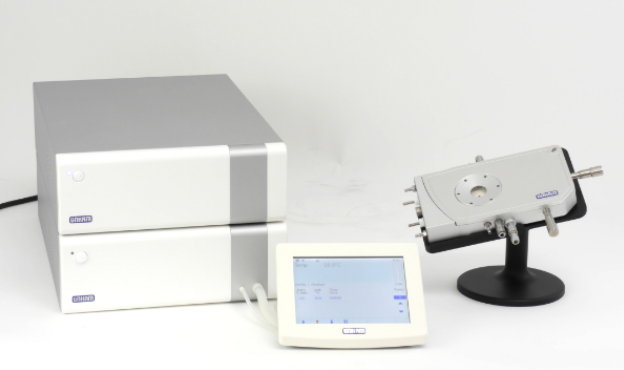

Предметный столик с контролем температуры
- Диапазон температур: -196°C … +420°C
- Область для образца: 53.5 × 43 мм
