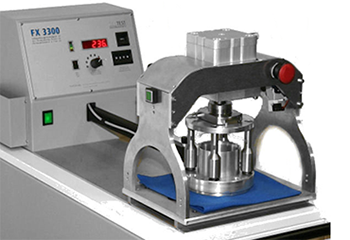

Пневматическое зажимное устройство FX 3300-PNA
- Увеличивает силу, с которой образец фиксируется в ячейке
- Уменьшает вклад боковых потоков для толстых, многослойных или шероховатых образцов
- Доступны два варианта устройства
- Прижимная сила: 1500 - 4000 Н в зависимости от источника воздуха
Производитель TEXTEST Instruments
Описание
С помощью данного зажимного устройства значительно увеличивается сила, с которой образец фиксируется в ячейке, что позволяет уменьшить вклад боковых потоков для толстых, многослойных или шероховатых образцов.
Доступны два варианта устройства:
- Модель FX 3300 PNA, которая крепится к задней панели анализатора проницаемости FX 3300 Tester III. Монтаж производится быстро и легко, и может быть выполнен пользователем самостоятельно.
- Модель FX 3300 предназначена для долговременной работы в сочетании с анализатором проницаемости. Использование данной модели возможно тогда, когда планируется постоянное использование зажимного устройства вместо стандартного способа крепления.
Для работы зажимных устройств требуется подача сжатого воздуха.
Принцип работы
Пневматический цилиндр толкает верхнее прижимное кольцо тестовой ячейки в направлении ее нижней части.
Зажимное усилие определяется внешним источником воздуха. Чем выше усилие, тем большая герметичность достигается по краям, благодаря чему уменьшается влияние боковых воздушных потоков.
Тест запускается одновременным нажатием двух кнопок панели, которые расположены по обе стороны от зажимного устройства, тем самым обеспечивается безопасность для оператора.
Дополнительные аксессуары
Вместо стандартной тестовой ячейки FX 3300-20 или FX 3300-38 для работы зажимного устройства требуются специальные ячейки:
- FX 3300-A20 тестовая ячейка 20 см2 для FX 3300-ПНА
Для измерений в соответствии с AFNOR G 07-111, DIN 53887, EDANA 140,1 и EN ISO 9237 - FX 3300 A38 тестовая ячейка 38 см2 для FX 3300-ПНА
Для измерений в соответствии с ASTM D 737, JIS L 1096-и TAPPI T251 - FX 3300-M20 тестовая ячейка 20 см2 для FX 3300-PNM
Для измерений в соответствии с AFNOR G 07-111, DIN 53887, EDANA 140,1 и EN ISO 9237 - FX 3300 M38 тестовая ячейка 38 см2
Для измерений в соответствии с ASTM D 737, JIS L 1096-A и TAPPI T251
Технические характеристики
| Площадь поверхности ячейки | 20 или 38 см2 (в зависимости от типа ячейки) |
| Прижимная сила | 1500 - 4000 Н в зависимости от источника воздуха |
| Источник сжатого воздуха | 3 - 8 бар |
| Максимальная толщина образца | 35 мм |
| Максимальная ширина образца | 270 мм (может быть выше, если образец гибкий) |
| Источник питания | Питание от анализатора воздухопроницаемости FX 3300 LabAir IV |
| Габариты | 30×23×33 см |
| Нетто/брутто-масса | 9/11 кг |
