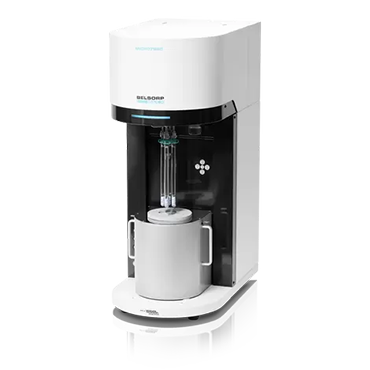

Анализатор удельной поверхности и пористости Microtrac BELSORP MAX X
- Удельная поверхность: от 0,0005 м²/г (по криптону), от 0,01 м²/г (по азоту); верхний предел не ограничен
- Диапазон пор по диаметру: 0,35–500 нм
- До 4 одновременных станций анализа + выделенный порт для измерения P₀
- 6 высокоточных датчиков давления (133,3 / 1,333 / 0,0133 кПа)
- Компактный корпус — на 50% меньше занимаемой площади по сравнению с аналогами
Производитель MicrotracBEL
Описание
Характеристики
Вопрос-ответ
Описание прибора
Microtrac BELSORP MAX X — высокоточный анализатор адсорбции газов и паров, предназначенный для определения удельной поверхности, распределения пор по размерам, а также проведения исследований адсорбции газов и паров. Прибор является новейшей моделью серии BELSORP MAX и отличается более компактным дизайном и сниженной массой.
Ключевое преимущество BELSORP MAX X — запатентованная технология AFSM™ (Advanced Free SpaceMeasurement), которая обеспечивает непревзойдённую воспроизводимость результатов. Вместо приблизительного контроля уровня хладагента система непрерывно отслеживает изменения свободного объёма в референсной ячейке, точно компенсируя колебания, вызванные изменением уровня жидкого азота, атмосферного давления и температуры.
Прибор оснащён высокоточными датчиками давления (133,3 кПа, 1,333 кПа и 0,0133 кПа) в сочетании с пневматическими клапанами с жёстким уплотнением и металлическими прокладками, что минимизирует утечки газа и обеспечивает предельный вакуум. Все газовые линии электрополированы для предотвращения смачивания поверхности и коррозии.
Температура в приборе тщательно контролируется: нагреваемый манифольдный блок (50 °C, опционально 80 °C), термостатическая воздушная камера и система контроля температуры образца. Программное обеспечение BELCONTROL обеспечивает интуитивное управление процессом, а BELMASTER — продвинутый анализ данных. Прибор соответствует стандартам ISO 9277, ISO 15901-2 и ISO 18852.
Назначение прибора
Анализатор BELSORP MAX X предназначен для комплексной характеризации пористых материалов и исследования адсорбционных свойств. Применяется для работы с:
- Катализаторами (оценка удельной поверхности, распределения пор, хемосорбция)
- Аккумуляторными материалами (катоды и аноды литий-ионных батарей, GDL топливных элементов)
- Цеолитами и MOF (металлоорганические каркасные структуры)
- Активированными углями и волокнами
- Цементом, бетоном и строительными материалами
- Фармацевтическими препаратами
- Пигментами и красителями
- Косметическими продуктами
- Магнитными порошками
- Мембранами и фильтрами
- Тонерами
- Керамикой
- Полупроводниковыми материалами
- Полимерами и волокнами
Ключевые особенности
- Запатентованная технология AFSM™ / AFSM™2 — непрерывный мониторинг свободного объёма в референсной ячейке обеспечивает наивысшую воспроизводимость среди всех адсорбционных приборов; компенсация изменений уровня LN₂, атмосферного давления и температуры
- Измерение без гелия (Helium-Free) — технология AFSM™2 позволяет проводить измерения без использования гелия для определения мёртвого объёма
- До 4 одновременных станций анализа — полностью независимые и одновременные измерения в широком диапазоне давлений; выделенный порт для измерения давления насыщенного пара P₀
- Два режима работы — High Precision Mode (высокая точность, до 3 образцов + референс) и Multi-SampleMode (до 4 образцов одновременно)

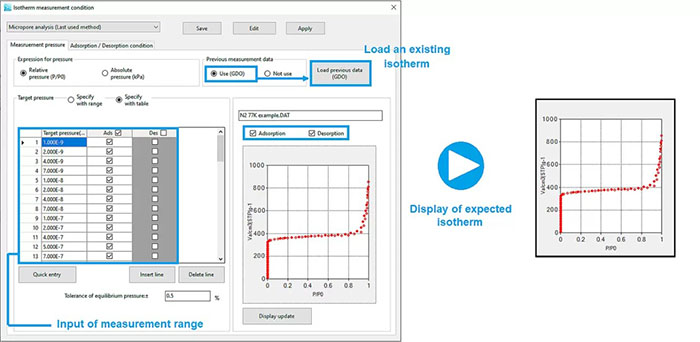

- Сокращение времени измерения на 50–70% — оптимизация дозирования газа на основе ранее загруженных изотерм; автоматическая настройка управляющего клапана
- Компактность — занимаемая площадь уменьшена почти на 50% по сравнению с аналогами
- Широкий диапазон адсорбатов — газы (N₂, Ar, CO₂, H₂, Kr, O₂, NH₃, CH₄ и др.) и пары (H₂O, бензол, толуол, метанол, этанол, пентан, гексан и др.)
- Адсорбция паров — полностью термостатированный прибор (50 °C) предотвращает конденсацию паров; оценка гидрофильности/гидрофобности, адсорбция ЛОС
- Quick BET — многоточечный анализ удельной поверхности по БЭТ менее чем за 20 минут
- Полное соответствие стандартам — ISO 9277, ISO 15901-2, ISO 18852
- Гибкая конфигурация — расширение газовых линий с 3 до 6, 9 и 12 портов; различные модели для разных задач
- Интуитивное ПО — BELCONTROL с пошаговым руководством для неопытных пользователей; BELMASTER с полным набором методов анализа; экспорт данных в MS Excel одним кликом
- Уведомления по e-mail — автоматическая отправка статуса и результатов измерений
Специальные модели серии BELSORP MAX X
| Модель | Особенности | Область применения |
| BELSORP MAX X | Стандартная модель; манифольд 50 °C; пары до 40 °C | Универсальные задачи |
| BELSORP MAX X HT | Манифольд до 80 °C; пары до 70 °C | Цемент, бетон, тепловые трансформаторы, LiB, GDL |
| BELSORP MAX X HP | Высокое давление до 900 кПа; до 3 портов | CO₂, хранение энергии (CH₄, H₂), PSA/TSA |
Технические характеристики
| Параметр | Значение |
| Принцип измерения | Манометрический (волюметрический) метод + AFSM™ / AFSM™2 |
| Адсорбция газов | N₂, Ar, CO₂, H₂, Kr, O₂, NH₃, NO, CO, CH₄, C₂H₆, C₃H₈, n-C₄H₁₀, iso-C₄H₁₀ и другие (не)коррозионные газы |
| Адсорбция паров | H₂O, C₆H₆, C₆H₅CH₃, CH₃OH, C₂H₅OH, n-C₅H₁₂, n-C₆H₁₄, c-C₆H₁₂, CH₂Cl₂, CCl₄ и другие органические пары |
| Газовые порты | 3 порта (опция: до 12) |
| Количество одновременных измерений | MAX X / MAX X-HT: до 4 портов; MAX X-HP: до 3 портов |
| Удельная поверхность | от 0,01 м²/г (N₂); от 0,0005 м²/г (Kr) |
| Диапазон пор по размеру | 0,35–500 нм |
| Изотерма адсорбции газа (P/P₀) | MAX X: 10⁻⁸ – 0,997 (N₂@77,4K, Ar@87,3K); MAX X-HT: 10⁻⁶ – 0,997; MAX X-HP: 10⁻⁸ – 0,997 |
| Изотерма адсорбции пара (P/P₀) | MAX X / HP: до ∼0,95 при 40 °C; MAX X-HT: до ∼0,95 при 70 °C |
| Изотерма высокого давления | MAX X-HP: 10 Па – 900 кПа |
| Датчики давления 133,3 кПа (1000 Торр) | MAX X / HT: 6 шт.; HP: 5 шт. |
| Датчики давления 1,33 кПа (10 Торр) | MAX X / HT: до 4 шт.; HP: 3 шт. |
| Датчики давления 0,0133 кПа (0,1 Торр) | MAX X: до 3 шт.; MAX HT: - HP: 2 шт. |
| Датчик давления 1 МПа (7500 Торр) | Только MAX X-HP: 1 шт. |
| Термостатическая воздушная печь | MAX X / HP: 50 °C; MAX X-HT: 80 °C |
| Вакуумная система | Турбомолекулярный насос + роторный (или диафрагменный) насос; манометр холодного катода (опция) |
| Температура измерения (сосуд Дьюара) | LN₂, LAr; время удержания: 80 ч |
| Температура предварительной обработки (нагреватель) | 50–550 °C |
| Температура измерения (водяная баня) | −10 – 80 °C (циркулятор) |
| Габариты (Ш × В × Г) | 360 × 870 × 590 мм |
| Масса (основной корпус) | 50 кг |
| Рабочий газ | He; давление адсорбата: 0,1 МПа; соединение 1/8" Swagelok; давление привода клапанов: 0,5–0,6 МПа |
| Электропитание | AC 100–240 В / 400 Вт (без учёта роторного насоса) |
| Соответствие нормам безопасности | CE |
| Программное обеспечение | Windows 10+; Intel Core i5+; 2 ГБ RAM; 5 ГБ HDD |
| Рекомендуемый монитор | Full HD |
Методы анализа (ПО BELMASTER)
| Метод | Назначение |
| БЭТ (одно- и многоточечный, ISO 9277) | Удельная поверхность |
| Ленгмюр | Удельная поверхность |
| BJH, DH, CI, INNES | Распределение мезопор |
| HK, SF, CY | Распределение микропор |
| t-plot, αs-plot | Анализ микро- и мезопор, внешняя поверхность |
| MP-метод | Распределение микропор |
| Дубинин-Астахов | Объём микропор |
| NLDFT / GCMC (BELSIM) | Распределение микро-, мезо- и макропор |
| Молекулярно-зондовый метод | Ультрамикропоры |
| Дифференциальная теплота адсорбции | Энергетика поверхности |
| Кинетический анализ | Скорость адсорбции, диффузия |
| PCT-кривые | Изотермы при постоянном составе |
| Фрактальная размерность | Морфология поверхности |
Вопрос-Ответ
Что такое технология AFSM™ и чем она отличается от традиционных методов?
AFSM™ (Advanced Free Space Measurement) — запатентованная технология Microtrac, которая непрерывно отслеживает изменения свободного объёма в референсной ячейке вместо приблизительного контроля уровня хладагента. Это позволяет точно компенсировать колебания, вызванные изменением уровня LN₂, атмосферного давления, температуры и растворением кислорода в хладагенте. Результат — наивысшая воспроизводимость среди всех коммерческих адсорбционных приборов.
Можно ли работать без гелия?
Да. Технология AFSM™2 позволяет проводить измерения мёртвого объёма без использования гелия (Helium-Free Measurement), что устраняет зависимость от дорогостоящего и дефицитного газа.
Сколько образцов можно измерять одновременно?
До 4 образцов одновременно (модели MAX X и MAX X-HT) или до 3 образцов (MAX X-HP). Дополнительно есть выделенный порт для непрерывного измерения давления насыщенного пара P₀.
В чём разница между High Precision Mode и Multi-Sample Mode?
High Precision Mode — до 3 образцов + 1 референсная ячейка для максимальной точности (рекомендуется для НИОКР). Multi-Sample Mode — до 4 образцов одновременно, свободный объём рассчитывается по предварительно загруженному файлу (рекомендуется для контроля качества).
Какие газы и пары можно использовать?
Газы: N₂, Ar, CO₂, H₂, Kr, O₂, NH₃, NO, CO, CH₄, C₂H₆, C₃H₈, n-C₄H₁₀, iso-C₄H₁₀ и другие. Пары: вода, бензол, толуол, метанол, этанол, пентан, гексан, циклогексан, дихлорметан, четырёххлористый углерод и другие органические пары.
Можно ли измерять адсорбцию паров воды?
Да. Полностью термостатированный прибор (воздушная камера 50 °C) предотвращает конденсацию паров. Стандартная модель позволяет проводить измерения паров до 40 °C, модель HT — до 70 °C. Это позволяет оценивать гидрофильность/гидрофобность и адсорбционную ёмкость по ЛОС.
Как быстро можно получить результат по БЭТ?
Функция Quick BET позволяет получить многоточечную удельную поверхность по БЭТ менее чем за 20 минут.
Можно ли расширить количество газовых линий?
Да. Стандартная конфигурация — 3 газовых порта (коррозионностойких). С помощью газового селектора количество линий можно расширить до 6, 9 или 12.
Какой минимальный размер пор можно измерить?
Диапазон распределения пор по диаметру составляет 0,35–500 нм, что включает ультрамикропоры (< 0,7 нм), микропоры и мезопоры.
Какие материалы можно исследовать?
Прибор подходит для материалов различной формы: порошки, гранулы, пеллеты, формованные изделия, подложки, а также материалы, чувствительные к контакту с атмосферой (используются специальные пробоотборники). Диаметр пробоотборника — φ9 мм или φ14 мм; для крупных образцов доступны специальные ячейки.
Какое программное обеспечение входит в комплект?

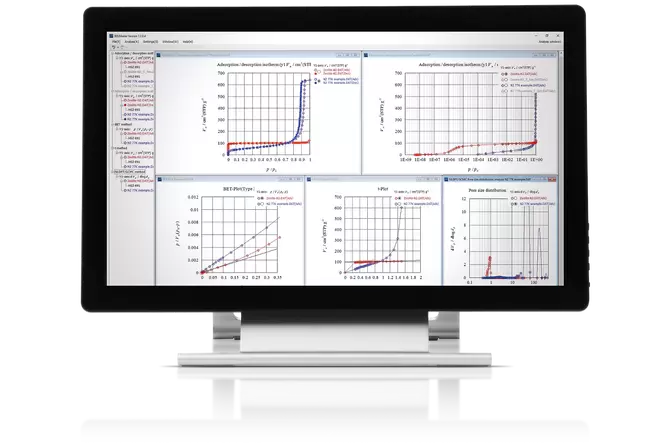

BELCONTROL — операционное ПО для управления прибором (пошаговое руководство, автоматические подсказки, уведомления по e-mail). BELMASTER — аналитическое ПО с полным набором методов расчёта (БЭТ, Ленгмюр, BJH, HK, SF, t-plot, αs, NLDFT/GCMC и др.). Экспорт в MS Excel одним кликом.
Какие стандарты поддерживает прибор?
Прибор соответствует ISO 9277 (удельная поверхность по БЭТ), ISO 15901-2 (распределение пор по данным адсорбции) и ISO 18852 (характеризация нанопористых материалов).
Какие габариты и масса прибора?
Габариты: 360 × 870 × 590 мм, масса основного корпуса: 50 кг. Занимаемая площадь уменьшена почти на 50% по сравнению с альтернативными приборами.
Какая гарантия на оборудование?
Стандартная гарантия производителя — 12 месяцев с момента ввода в эксплуатацию. Условия гарантии и сервисного обслуживания уточняйте у поставщика.
