Автоклавы для гидротермального синтеза

  • Объем сосуда: 10 – 2000 мл
  • Рабочая температура: тефлона 220 °С, пара-полифенола PPL 280 °С
  • Рабочее давление: ≤ 3 МПа (поверхностное давление)
  • Скорость нагрева и охлаждения: ≤ 5 °С/мин

Производитель Toption Instrument

Описание

Автоклавы для гидротермального синтеза с легкостью выдерживают температуру до 220°С с вкладышем из PTFE и до 280°С с вкладышем из PPL (пара-полифенол). Различные объемы в диапазоне от 10 до 2000 мл.

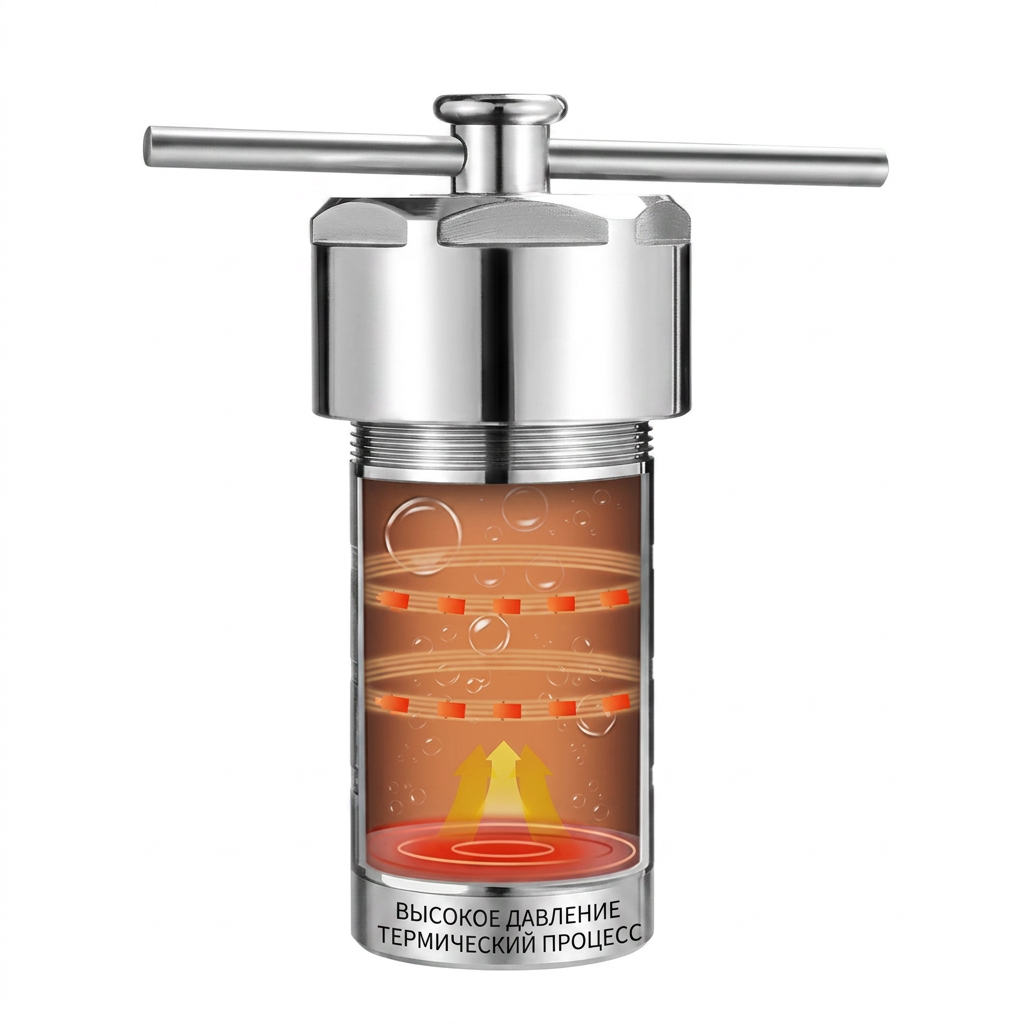

  • Устойчивость к высоким температурам. Рабочая температура тефлона выше 220 °С, рекомендуемая безопасная  рабочая температура ≤ 220 °С. Рабочая температура материала PPL  выше 280 °С, рекомендуемая безопасная рабочая температура ≤ 280 °С.
  • Устойчивость к низким температурам: -196 °С.
  • Коррозионная стойкость: устойчивость по отношению к сильным кислотам, сильным основаниям, царской водке и всем видам органических растворителей.
  • Изоляционная стойкость: диэлектрические свойства не имеют ничего общего с температурой и частотой.
  • Коэффициент трения твердых материалов самый низкий.
  • Отсутствие адгезии: не прилипает к какому-либо материалу, высокое самосмазывание, коэффициент трения твердых материалов составляет 0,04.
  • Безопасность: инертность, высокая стойкость к старению, гарантия долгого срока службы реактора гидротермального синтеза.

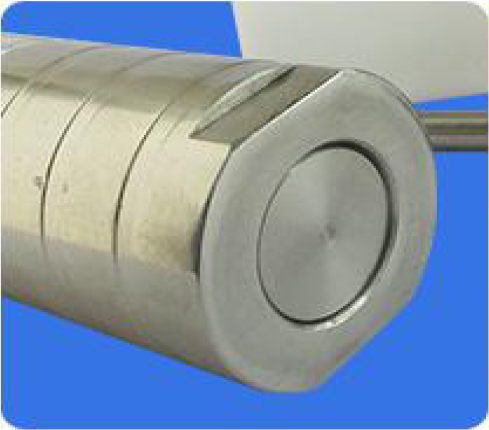

  • Герметичность: при падении с высоты 1.2 м реактор гидротермального синтеза не повредился, крышка реактора не открылась, отсутствие разгерметизации.

Технические характеристики

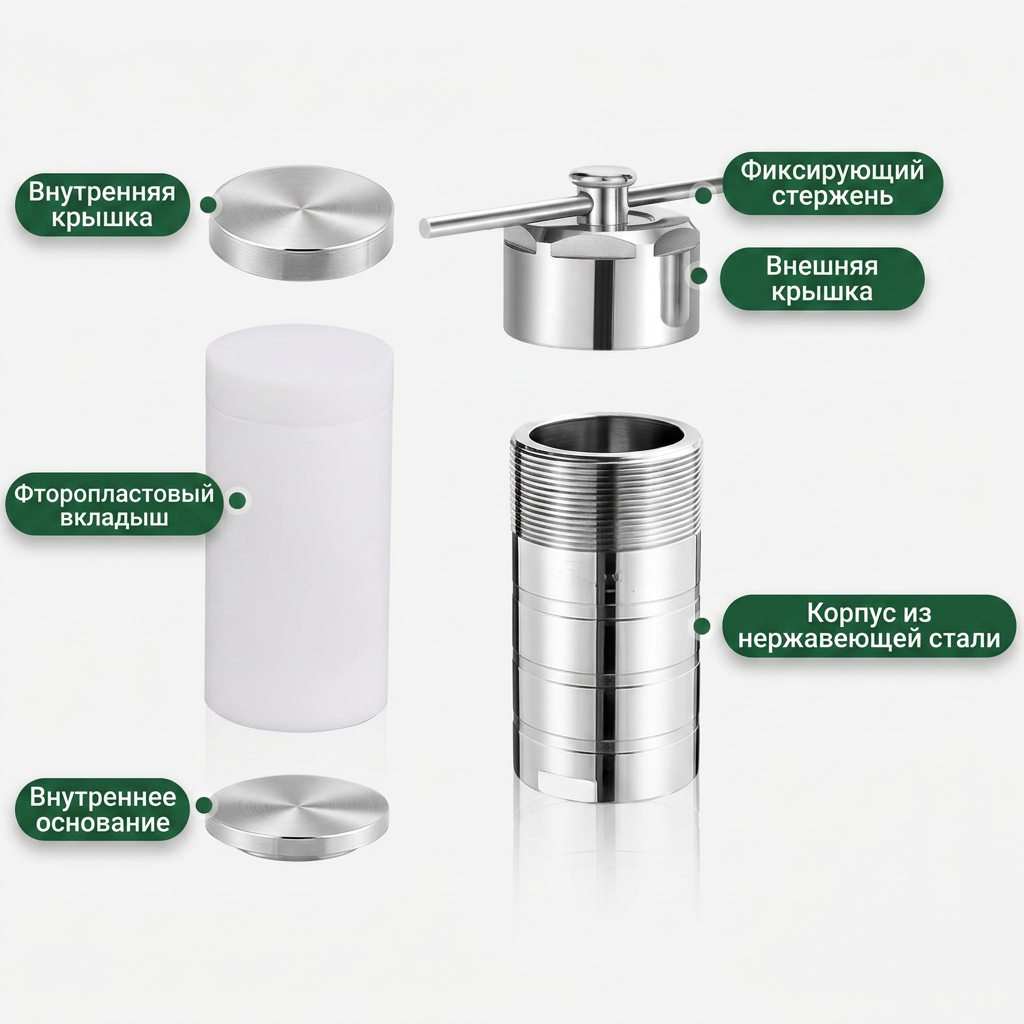

Гидротермальный автоклав с вкладышем из тефлона (PTFE)

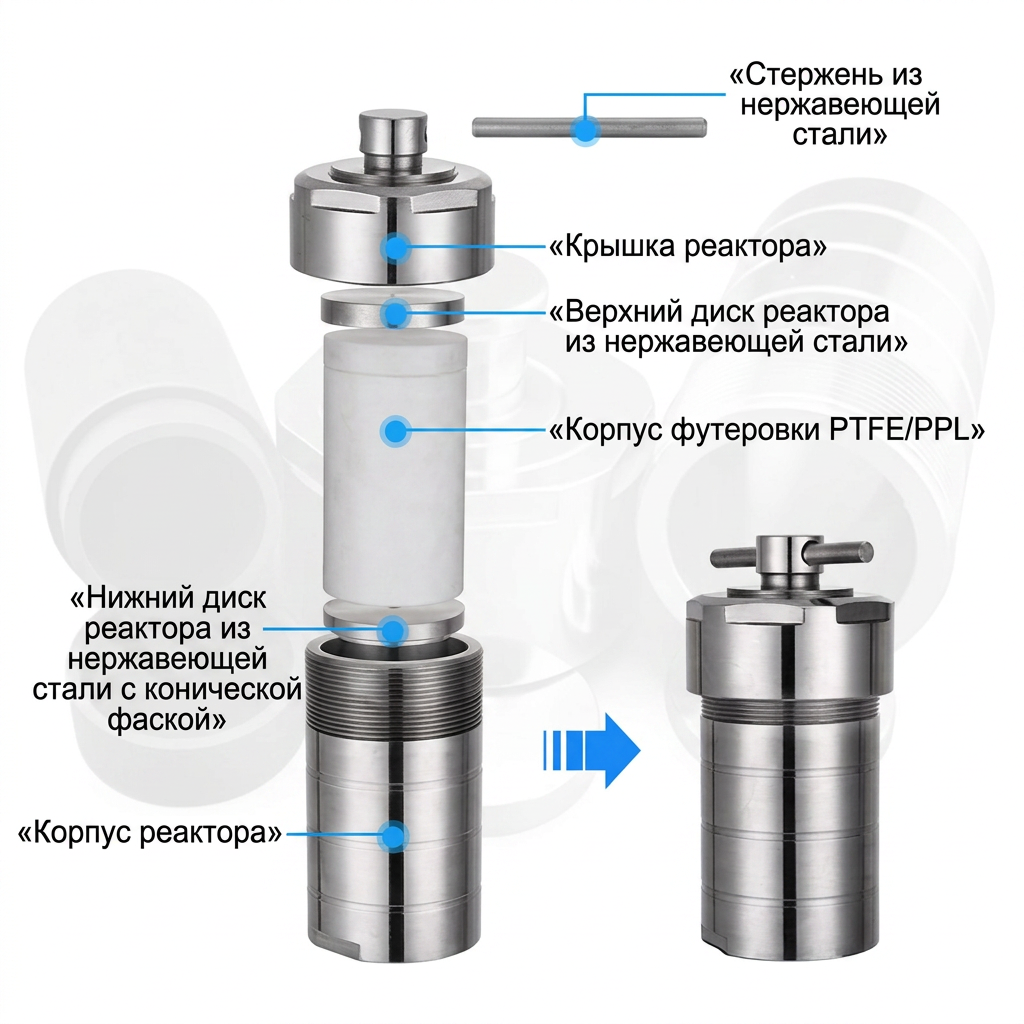

гидротермальный автоклав из тефлона

  • Безопасная температура составляет 220 °С
  • Рабочее давление ≤ 3 МПа (поверхностное давление)
  • Скорость нагрева и охлаждения: ≤ 5 °С/мин
Модель Объем, мл Рабочая температура, °С Материал

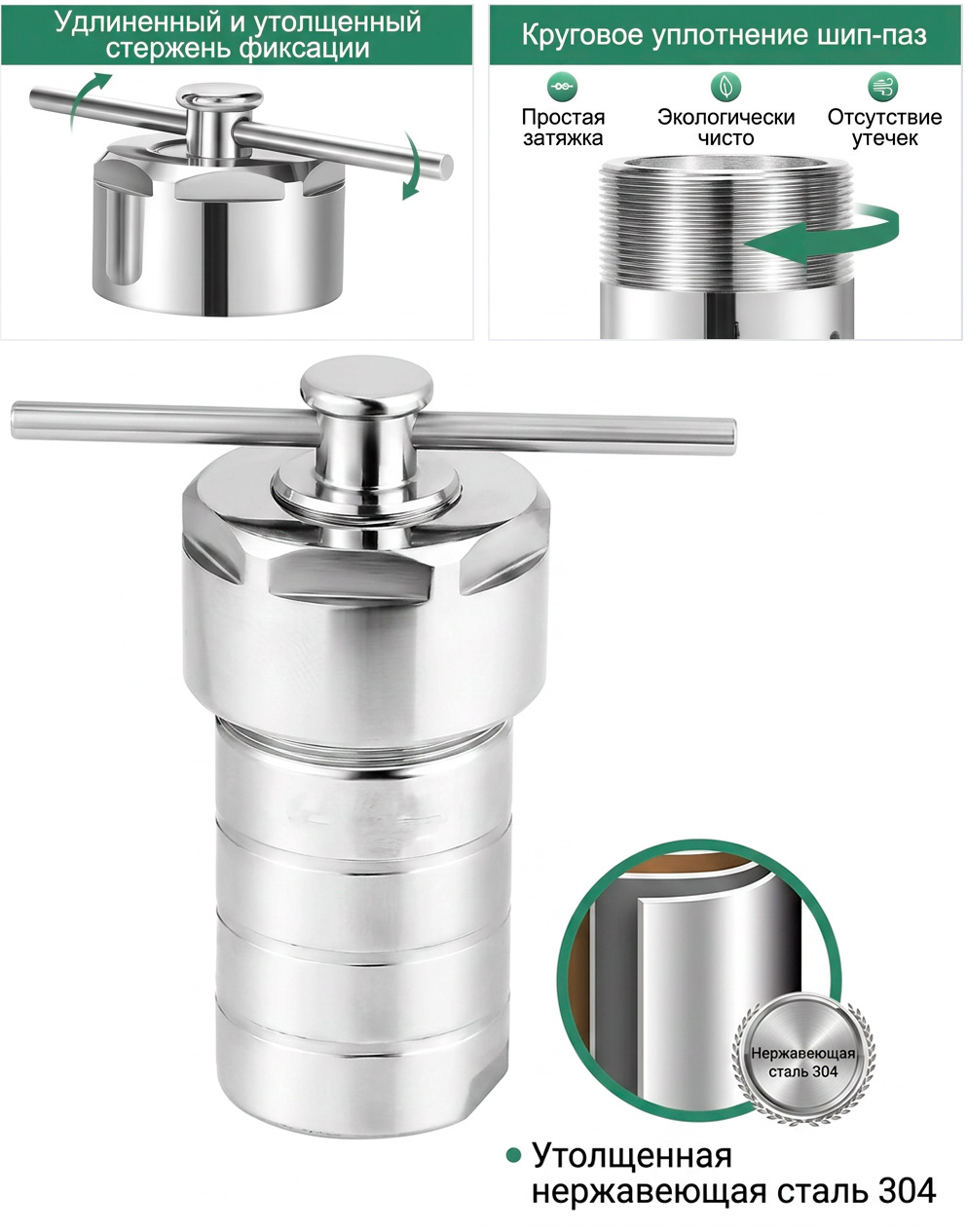

TOPT-HT10 10 220 1. Корпус выполнен из качественной нержавеющей стали.
2. Материалом вкладыша является PTFE
TOPT-HT25 25 220
TOPT-HT30 30 220
TOPT-HT50 50 220
TOPT-HT100 100 220
TOPT-HT150 150 220
TOPT-HT200 200 220
TOPT-HT250 250 220
TOPT-HT300 300 220
TOPT-HT400 400 220
TOPT-HT500 500 220
TOPT-HT1000 1000 220
TOPT-HT1500 1500 220
TOPT-HT2000 2000 220

Гидротермальный автоклав с вкладышем из PPL (пара-полифенол)

гидротермальный автоклав из ppl

  • Безопасная температура составляет 280 °С
  • Рабочее давление ≤ 3 МПа (поверхностное давление)
  • Скорость нагрева и охлаждения: ≤ 5 °С/мин
Модель Объем, мл Рабочая температура, °С Материал
TOPT-HP10 10 280

1. Корпус выполнен из качественной нержавеющей стали.
2. Материалом вкладыша является PPL.

TOPT-HP25 25 280
TOPT-HP30 30 280
TOPT-HP50 50 280
TOPT-HP100 100 280
TOPT-HP150 150 280
TOPT-HP200 200 280
TOPT-HP250 250 280
TOPT-HP300 300 280
TOPT-HP400 400 280
TOPT-HP500 500 280
TOPT-HP1000 1000 280
TOPT-HP1500 1500 280
TOPT-HP2000 2000 280

Внимание: если Вам требуются объемы или давления вне стандартного диапазона, пожалуйста, свяжитесь с нами.

Принимая во внимание улучшение технологий производства нашей продукции, характеристики продукции, описанной в данном мануале, могут быть изменены без соответствующего уведомления.

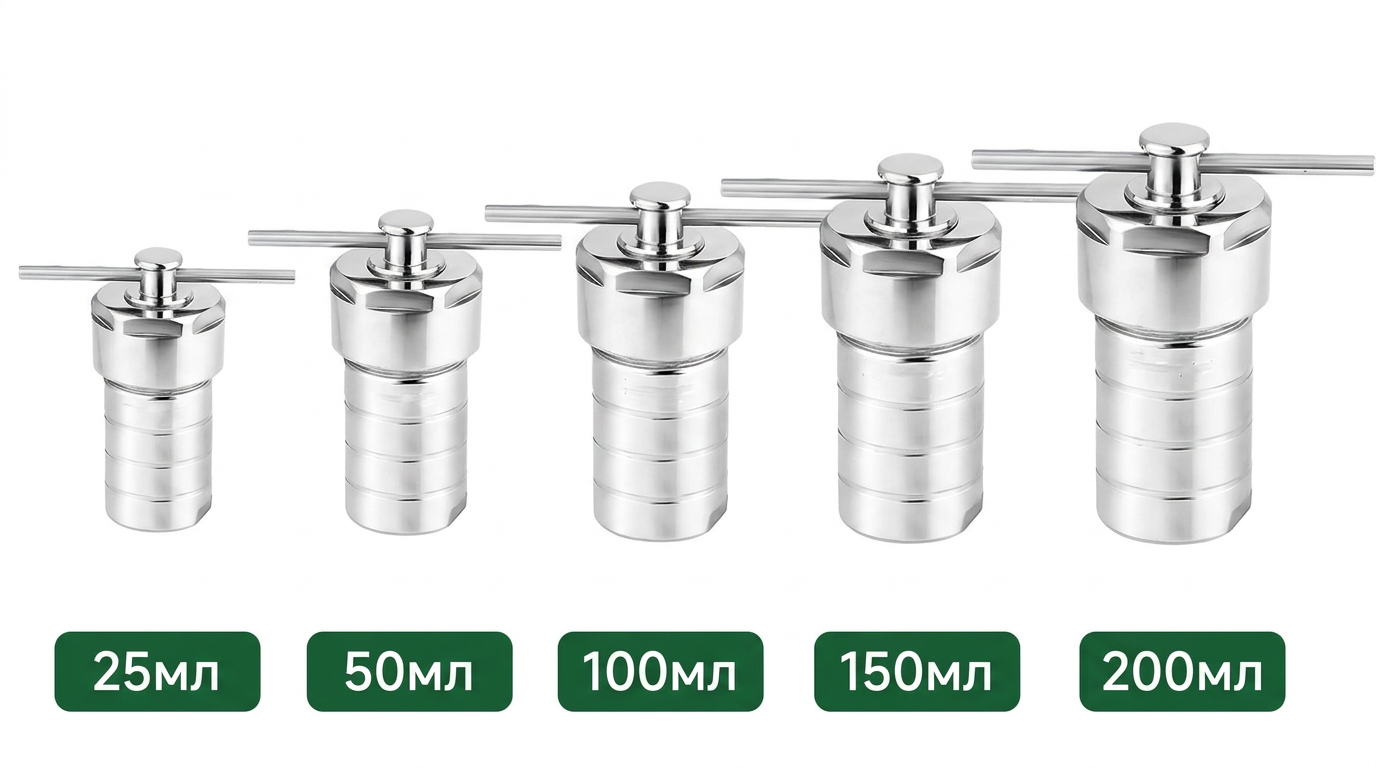

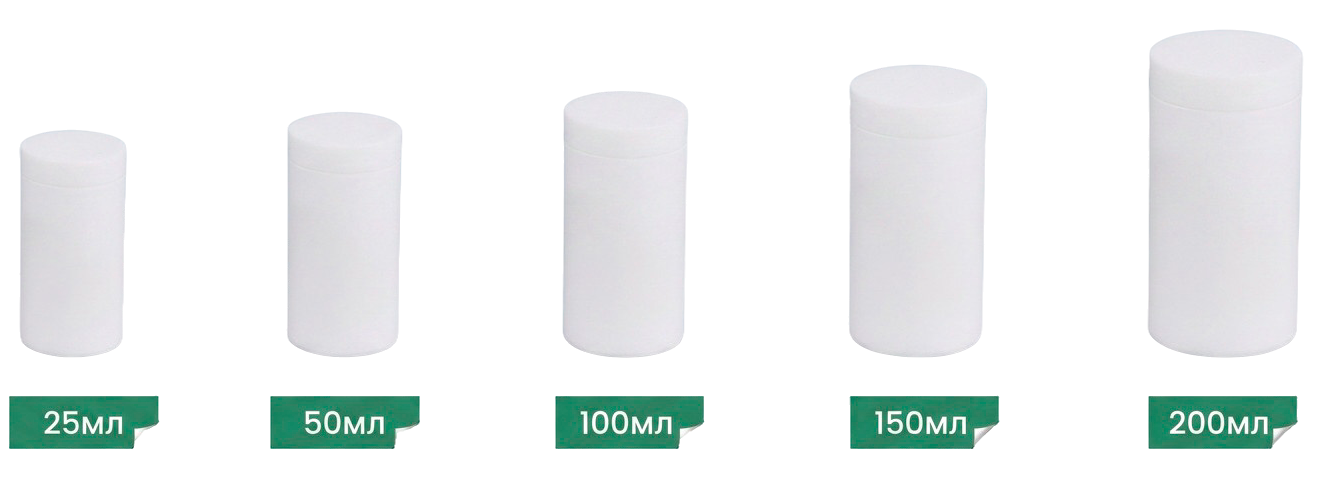

Размеры автоклавов для гидротермального синтеза

Объем 5 мл 10 мл 15 мл 25 мл 30 мл 50 мл 100 мл 150 мл 200 мл 250 мл 300 мл 400 мл 500 мл 10000 мл 1500 мл 2000 мл
Наибольший наружный диаметр (мм) ø48 ø53 ø53 ø53 ø 65 ø65 ø75 ø97 ø107 ø107 ø110 ø120 ø135 ø202 ø238 ø270
Общая высота (мм) 63 117 117 117 139 139 160 185 205 205 210 215 215 220 220 220
Диаметр крышки (мм) 48 53 53 53 65 65 75 97 107 107 110 120 135 202 238 270
Высота крышки (мм) 23 35 35 35 40 40 40 50 50 50 50 50 50 20 20 20
Внешний диаметр реактора, OD (мм) 38 45 45 45 53 53 63 78 83 83 91 103 117 142 178 210
Внешняя высота реактора (мм) 53 72 72 72 93 93 113 135 155 155 157 160 160 169 162 158
Внутренний диаметр реактора, ID (мм) 27 33 33 33 40 40 49 58 63 65 71 81 91 120 150 180
Внутренняя высота реактора (мм) 47 68 68 68 86 86 105 125 145 145 147 148 148 169 162 158
Толщина реактора (мм) 5.5 6 6 6 6.5 6.5 7 10 10 9 10 11 13 11 14 15
Внешний диаметр вкладыша, OD (мм) 27 33 33 33 40 40 49 58 63 65 71 81 91 120 150 180
Внешняя высота вкладыша (мм) 42 61 61 61 78 78 95 114 135 135 138 138 138 152 141 141
Внутренний диаметр вкладыша, ID (мм) 15 17 20 24 24 30 39 45 47 52 56 65 75 100 120 150
Внутренняя высота вкладыша (мм) 30 47 49 53 64 69 84 99 118 121 124 122 121 132 120 120
Толщина вкладыша (мм) 6 8 6,5 4.5 78 5 5 6.5 8 6.5 7.5 8 8 10 10 15
Диаметр стержня из нержавеющей стали (мм) ø8 ø8 ø8 ø8 ø8 ø8 ø8 ø8 ø8 ø8 ø8 ø8 ø8 ø16 ø16 ø16
Длина стержня из нержавеющей стали (мм) 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200

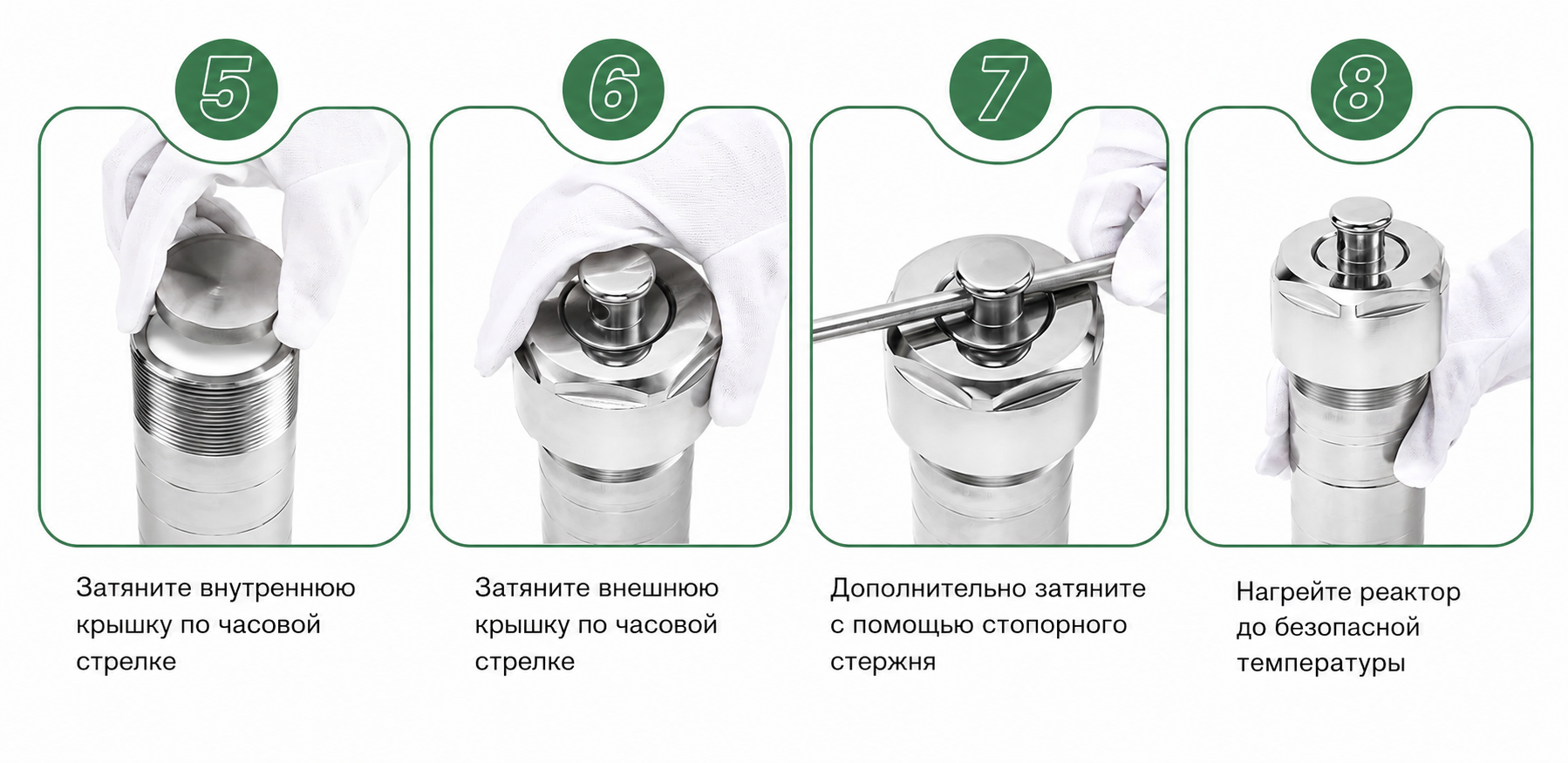

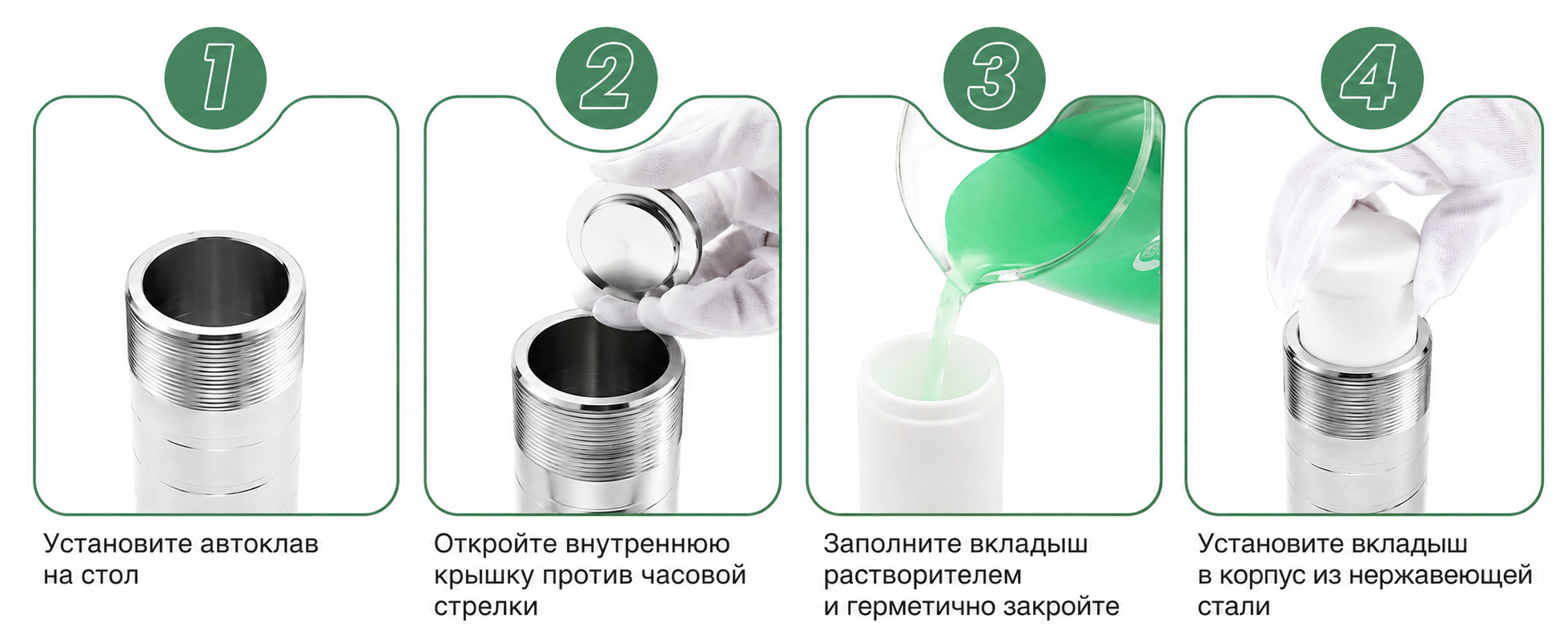

Работа с реактором для гидротермального синтеза


Залейте реакционный материал во вкладыш из PTFE/PPL. Коэффициент заполнения ˂ 0.8.

Выступающая поверхность нижней  прокладки реактора направлена вниз

Вставьте вкладыш из PTFE/ PPL  и верхнюю прокладку

Затяните крышку реактора, используя резьбовой стержень, до блокировки

Поместите реактор в нагреватель для его нагрева.

Безопасная температура: для вкладыша из PTFE 220 °С, для вкладыша из тефлона PPL 280 °С.

Убедитесь, что внутренняя температура реактора ˂ точки кипения растворителя

Затем используйте резьбовой стержень, чтобы открыть крышку реактора.

После окончания реакции, пожалуйста, охладите строго в соответствии со стандартной скоростью падения температуры.

Гарантия безопасной работы и срока службы реактора.

После окончания реакции, пожалуйста, очищайте реактор каждый раз во избежание коррозии.
