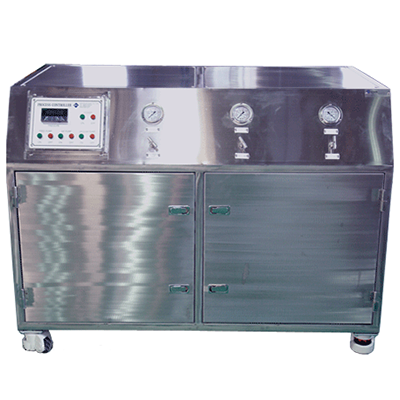

Прибор для проверки под внутренним давлением серии PTD

  • Простая конструкция для простого проведения операций
  • Точный аналоговый манометр
  • Разнообразные модели для различных значений давления
  • Существуют разные параметры давления: 500-2000 кг/см2
  • Расход жидкости составляет макс. 8 л/мин

Производитель Ilshin Autoclave

Особенности и возможности

Модель PTD компании Ilshin Autoclave обычно используется для испытания под давлением мини резервуаров, многоходовых клапанов или деталей высокого давления. Она может быть использована при испытании с водой, маслом или инертным газом. Эта модель сконструирована в соответствии с разницей давления и выходом. Компания Ilshin Autoclave получает маркировки стандартов ASME (“U1”, “U2”, “S”) и все резервуары под давлением сконструированы в соответствии с нормами ASME. Различные возможности выбора давления: 500-2000 кг/см2. Контроль давления может осуществляться с помощью регулятора. Чтобы проверить давление, устанавливаются цифровой указатель и аналоговый указатель. Также нержавеющая трубка высокого давления обеспечивает безопасность и коррозионную стойкость.

Преимущества

  • Простая конструкция для простого проведения операций
  • Точный аналоговый манометр
  • Использование регулятора, чтобы облегчить вывод

Безопасность

  • Разнообразные модели для различных значений давления
  • Передвижное оборудование
  • Возможны испытания под гидравлическим давлением и испытания на герметичность.

Технические характеристики

Размеры 2,000 (W) x 800 (D) x 500 (H) мм
Рабочее давление ~2,000 кг/см2
Выпускное отверстие 1/4" соединение типа lock
Тип насоса Однократного действия, одинарный/ двойной пневматический привод
Насос (порт для воздуха) Мин. 5 кг/см2 (1/4" NPT)
Резервуар под давлением Макс. 8 л/мин

Спецификация

Серия PTD W

Серии Макс. давление Выпускное отверстие Насос
PTD-W100 500 кг/см2 1/4" соединение типа lock Однократного действия, одинарный пневматический привод
PTD-W500 1,500 кг/см2 1/4" соединение типа lock Однократного действия, двойной пневматический привод
PTD-W2000 2,000 кг/см2 1/4" соединение типа lock Однократного действия, одинарный пневматический привод

*Для PTD W, подача давления с помощью жидкой среды, воды или масла.

Серия PTD G

Серии Макс. давление Выпускное отверстие Насос
PTD-G100 500 кг/см2 1/4" соединение типа lock Однократного действия, одинарный пневматический привод
PTD-G500 1,500 кг/см2 1/4" соединение типа lock Однократного действия, двойной пневматический привод
PTD-G2000 2,000 кг/см2 1/4" соединение типа lock Однократного действия, одинарный пневматический привод
