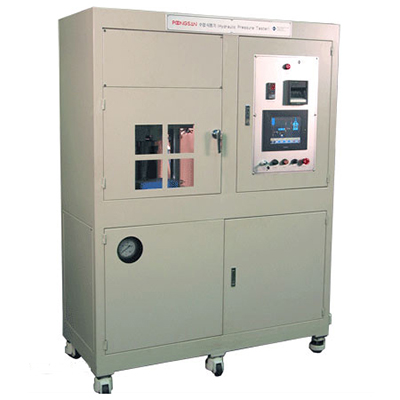

Прибор для проверки под внутренним давлением серии PTU

  • Простая конструкция для простого проведения операций
  • Точный цифровой и аналоговый манометры
  • Разнообразные модели для различных значений давления
  • Различные возможности выбора давления: 100-2000 кг/см2
  • Расход жидкости составляет макс. 4 л/мин

Производитель Ilshin Autoclave

Особенности и возможности

Модель PTU компании Ilshin Autoclave обычно используется для испытания под давлением мини резервуаров, многоходовых клапанов или деталей высокого давления. Она также является передвижной и простой в эксплуатации. Аналогично PTI, эта модель может быть использована при тестировании с водой, маслом или инертным газом. Эта модель сконструирована в соответствии с разницей давления и выходом. Компания Ilshin Autoclave получает маркировки стандартов ASME (“U1”, “U2”, “S”) и все резервуары под давлением сконструированы в соответствии с нормами ASME. Различные возможности выбора давления: 100-2000 кг/см2. Контроль давления может осуществляться с помощью регулятора. Чтобы проверить давление, устанавливаются цифровой указатель и аналоговый указатель. Также нержавеющая трубка высокого давления обеспечивает безопасность и коррозионную стойкость.

Преимущества

  • Автоматическое управление
  • Простая конструкция для простого проведения операций
  • Точный цифровой и аналоговый манометры
  • Все данные могут быть сохранены

Безопасность

  • Разнообразные модели для различных значений давления
  • Аварийный сигнал для автоматического контроля и предохранительный клапан
  • Передвижное оборудование
  • Возможны испытания под гидравлическим давлением и испытания на герметичность

Технические характеристики

Размеры 250 (W) x 1,000 (D) x 1,800 (H) мм
Рабочее давление ~1,500 кг/см2
Выпускное отверстие 1/4" соединение типа lock
Тип насоса Однократного действия, одинарный/ двойной пневматический привод
Насос (порт для воздуха) Мин. 5 кг/см2 (1/4" NPT)
Резервуар под давлением Макс. 4 л/мин

Сецификация

Серия PTU W

Серии Макс. давление Выпускное отверстие Насос
PTU-W300 300 кг/см2 1/4" соединение типа lock Однократного действия, одинарный пневматический привод
PTU-W500 500 кг/см2 1/4" соединение типа lock Однократного действия, двойной пневматический привод
PTU-W1500 1,500 кг/см2 1/4" соединение типа lock Однократного действия, одинарный пневматический привод

*Для PTU W, подача давления с помощью жидкой среды воды или масла

Серия PTU G

Серии Макс. давление Выпускное отверстие Насос
PTU-G300 300 кг/см2 1/4" соединение типа lock Однократного действия, одинарный пневматический привод
PTU-G500 500 кг/см2 1/4" соединение типа lock Однократного действия, двойной пневматический привод
PTU-G1500 1,500 кг/см2

1/4" соединение типа lock

Однократного действия, одинарный пневматический привод

*Для PTU G, подача давления с помощью азота или инертного газа
