Анализ наночастиц

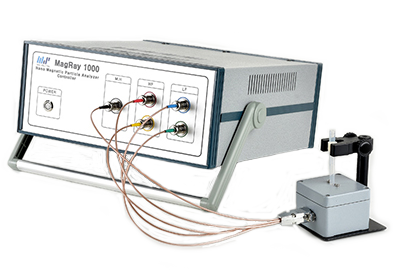

Анализатор магнитных наночастиц MagRay 1000

  • Количество измерительных головок: 1
  • Количество каналов: 4
  • Частота выходного сигнала: 0 ~ 200 кГц

Производитель Mag-Solution

Особенности и возможности

MagRay 1000 это количественный и качественный анализатор, основанный на технологии FMMD (Магнитная детекция смешения частот), который использует нелинейные магнитные свойства магнитных наночастиц (NMP).

Анализ наночастиц железа
Экран программного обеспечения серии MagRay

Отличительные особенности

  • Высокоточные измерения: идентификация небольших количеств вещества в смеси
  • Простота процесса предварительной обработки образца
  • Компактный и безопасный анализатор: не требуется специального оборудования, такого как вакуум, охлаждение, и т.д.
  • Различные экспериментальные наборы условий:
    - Отображение и сохранение экспериментов в режиме реального времени через UI
    - Установка различных параметров FMMD через UI
  • Расширение применений: в случае выбора пользователем специфических областей применения

Характеристики продукта

Характеристики анализатора наночастиц

Принцип работы приборов серии MagRay


MagRay - приборы для анализа наночастиц и металлических порошков

Области применения

Контроль качества Управление выходом и контроль качества при производстве магнитных наночастиц
Проверка качества металлической суспензии ХМП (Химико-механическая планаризация)  при изготовлении полупроводников
Проведение испытания качества анизотропной проводящей пленки для ЖК-дисплеев
Био-медицина Анализ наборов для диагностики заболеваний с использованием магнитных наночастиц в качестве выравнивающего материала
Контроль качества производства контрастного вещества для ЯМР
Количественный и качественный анализ магнитных наночастиц, используемых в качестве средств доставки лекарственного вещества
Борьба с контрафакцией Предотвращение и подтверждение подделки с использованием свойств магнитных наночастиц (для купюр, премиальных товаров и т.д.)
Окружающая среда/ химия/ питание Анализ процесса в высокотехнологичной водоочистке с наночастицами и активным кислородом
Анализ металлических примесей в режиме реального времени, таких как смазочные материалы
Анализ металлических примесей в режиме реального времени в пище
Дефектоскопия Исследование без разрушения (многослойное электронное устройство металл/полимер)
Осмотр внутренних трещин или коррозии различных трубопроводов, конструкций и т. д.
Поверхностный осмотр ультратонких металлов, таких как полупроводники и батареи
Научно-исследовательское оборудование Лаборатории по исследованию наночастиц и связанные с ней области разработки технологий (исследования и разработки магнитных материалов, таких как железо, никель, кобальт, и редкоземельные материалы)

Базовые принципы магнитного анализа

MagRay анализирует ферромагнитные, парамагнитные  и суперпарамагнитные материалы. Эти материалы, в общем случае, являются металлическими материалами, но существуют исключения, например свободные радикалы, такие как гидроксил.

MagRay является анализатором, который может количественно и качественно анализировать очень маленькие количества веществ.

Принцип анализа состоит в следующем: MagRay смешивает магнитные поля двух разных частот и применяет их к образцу и измеряет нелинейную реакцию магнитного поля образца. Затем этот нелинейный магнитный сигнал усиливается и анализируется, чтобы измерить количество материала и идентифицировать, что это за материал.

Возможности магнитного анализа высокого разрешения MagRay могут быть широко применены к анализу материала, био-медицинской области, моделированию условий эксплуатации.

Принцип количественного анализа

Когда два переменных магнитных поля, имеющих разные частоты f1 и f2, одновременно применяются к образцу, реакция магнитного поля образца имеет гармонические колебания от нелинейного намагничивания образца (суперпарамагнетик). Здесь, f2 – это низкая частота, имеющая десятки или тысячи Гц, а f1 это высокая частота с десятками Гц. Магнитное поле с частотой f2 сильнее, чем магнитное поле с частотой f1.

MagRay имеет амплитуду гармонической частоты, f1+2f2 в качестве индекса количественного анализа. MagRay вычисляет БПФ для поля отклика каждые 100 миллисекунд и показывает амплитуду гармонической частоты на графике во временном интервале в режиме реального времени. MagRay так же дает полный обзор характеристик результатов БПФ.

Принцип анализа наночастиц и металлических порошков

Разница скорости между изменением магнитного момента образца и изменением применяемого магнитного поля приводит к появлению разности фаз электромагнитной волны образца по сравнению с эталонным сигналом.

Так как существует уникальная разность фаз для каждого вещества, это может быть использовано для идентификации проверяемых веществ.

Технические характеристики

Модель MAGRAY 1000
Функции Количественный (амплитуда) и качественный (разница фаз) анализ магнитных наночастиц
Устанавливаемая измерительная головка 1
Количество каналов 4
Питание ±5 ~ ±15
Частота выходного сигнала 0 ~ 200 кГц
Скорость пробоотбора 2 МСм/с
Макс. напряжение ± 15 В
Максимальный ток 250 mA
ПЛИС Altera FPGA
Основа  CPU FX-3
Внешний контроллер О
Основа операционной системы Window 7 или лучше
Основа ПО Mag-Running, MagRay1000 или лучше

Опции

Анализатор наночастиц железа
Измерительная головка

Анализатор наночастиц
Соединительный кабель Измерительная головка (ИГ) - Контроллер

Анализатор металлических порошков
Держатель образца
