Анализ наночастиц

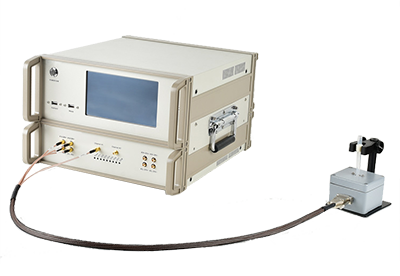

Анализатор магнитных наночастиц MagRay 2000

  • Количество измерительных головок: 4
  • Количество каналов: 10
  • Частота выходного сигнала: 200 ~ 100 кГц

Производитель Mag-Solution

Отличительные особенности

  • Высокоточные измерения: идентификация небольших количеств вещества в смеси
  • Простота процесса предварительной обработки образца
  • Компактный и безопасный анализатор: не требуется специального оборудования, такого как вакуум, охлаждение, и т.д.
  • Различные экспериментальные наборы условий:
    - Отображение и сохранение экспериментов в режиме реального временичерез
    - Установка различных параметров через
  • Расширение применений: в случае выбора пользователем специфических областей применения

Характеристики продукта

Характеристики анализатора наночастиц

Принцип работы приборов серии MagRay


Принцип работы при анализе наночастиц

Области применения

Контроль качества Управление выходом и контроль качества при производстве магнитных наночастиц
Проверка качества металлической суспензии ХМП (Химико-механическая планаризация)  при изготовлении полупроводников
Проведение испытания качества анизотропной проводящей пленки для ЖК-дисплеев
Био-медицина Анализ наборов для диагностики заболеваний с использованием магнитных наночастиц в качестве выравнивающего материала
Контроль качества производства контрастного вещества для ЯМР
Количественный и качественный анализ магнитных наночастиц, используемых в качестве средств доставки лекарственного вещества
Борьба с контрафакцией Предотвращение и подтверждение подделки с использованием свойств магнитных наночастиц (для купюр, премиальных товаров и т.д.)
Окружающая среда/ химия/ питание Анализ процесса в высокотехнологичной водоочистке с наночастицами и активным кислородом
Анализ металлических примесей в режиме реального времени, таких как смазочные материалы
Анализ металлических примесей в режиме реального времени в пище
Дефектоскопия Исследование без разрушения (многослойное электронное устройство металл/полимер)
Осмотр внутренних трещин или коррозии различных трубопроводов, конструкций и т. д.
Поверхностный осмотр ультратонких металлов, таких как полупроводники и батареи
Научно-исследовательское оборудование Лаборатории по исследованию наночастиц и связанные с ней области разработки технологий (исследования и разработки магнитных материалов, таких как железо, никель, кобальт, и редкоземельные материалы)

Базовые принципы магнитного анализа

MagRay анализирует ферромагнитные, парамагнитные  и суперпарамагнитные материалы. Эти материалы, в общем случае, являются металлическими материалами, но существуют исключения, например свободные радикалы, такие как гидроксил.

MagRay является анализатором, который может количественно и качественно анализировать очень маленькие количества веществ.

Принцип анализа состоит в следующем: MagRay смешивает магнитные поля двух разных частот и применяет их к образцу и измеряет нелинейную реакцию магнитного поля образца. Затем этот нелинейный магнитный сигнал усиливается и анализируется, чтобы измерить количество материала и идентифицировать, что это за материал.

Возможности магнитного анализа высокого разрешения MagRay могут быть широко применены к анализу материала, био-медицинской области, моделированию условий эксплуатации.

Принцип количественного анализа

Когда два переменных магнитных поля, имеющих разные частоты f1 и f2, одновременно применяются к образцу, реакция магнитного поля образца имеет гармонические колебания от нелинейного намагничивания образца (суперпарамагнетик). Здесь, f2 – это низкая частота, имеющая десятки или тысячи Гц, а f1 это высокая частота с десятками Гц. Магнитное поле с частотой f2 сильнее, чем магнитное поле с частотой f1.

MagRay имеет амплитуду гармонической частоты, f1+2f2 в качестве индекса количественного анализа. MagRay вычисляет БПФ для поля отклика каждые 100 миллисекунд и показывает амплитуду гармонической частоты на графике во временном интервале в режиме реального времени. MagRay так же дает полный обзор характеристик результатов БПФ.

Анализ металлических порошков

Разница скорости между изменением магнитного момента образца и изменением применяемого магнитного поля приводит к появлению разности фаз электромагнитной волны образца по сравнению с эталонным сигналом.

Так как существует уникальная разность фаз для каждого вещества, это может быть использовано для идентификации проверяемых веществ.

Технические характеристики

Модель MAGRAY 2000
Функции Количественный (амплитуда) и качественный (разница фаз) анализ магнитных наночастиц
Устанавливаемая измерительная головка 2
Количество каналов 10
Питание ±5 ~ ±20
Частота выходного сигнала 200 ~ 100 кГц
Скорость пробоотбора 2 МСм/с
Макс. напряжение ± 15 В
Максимальный ток 1 A
ПЛИС Kintex7
Основа  CPU FX-3(заменяемое программное обеспечение)
Внешний контроллер О
Основа операционной системы Window 7 или лучше
Основа ПО Mag-Running, MagRay1000 или лучше

Опции

Анализ магнитных наночастиц
Измерительная головка

Анализатор металлических порошков
Соединительный кабель Измерительная головка (ИГ) - Контроллер

Анализ наночастиц
Держатель образца

Перерабатывающая промышленность и проверка данных

Прикладные области применения анализаторов магнитных наночастиц cерии MagRay. Подробнее...
