Приборы для измерения краевого угла смачивания (контактного угла жидкости) серии ACAM
- Метод измерения – неподвижная капля
- Дополнительные модули и опции для расширенного анализа жидкости и поверхности
- Диапазон измерений: 0° – 180°
- Скорость съёмки: до 500 fps
- Разрешение до 1280 x 1024 пикс
- Внесены в реестр средств измерений РФ № 81763-21
Производитель APEX
Описание
Характеристики
Материалы
Аксессуары
Особенности

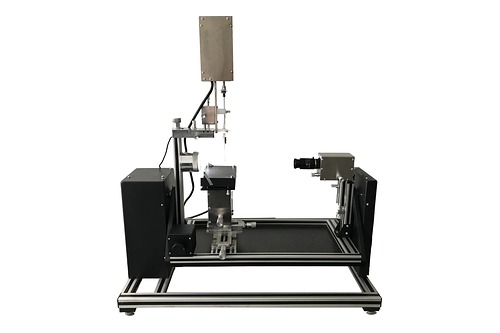

Система Acam - HSC позволяет комплексно исследовать твердые поверхности на предмет смачивания их различными жидкостями. Прибор способен измерять угол контакта на зеркальных, прозрачных и шероховатых поверхностях (в том числе и на тканях).
- Сильные увеличительные линзы с коррекцией аберрации
- Встроенный тонкий фокус
- ИК-фильтр
- Высокоскоростная камера C-mount, ПЗС-типа
- Равномерное освещение движущейся капли
- Метод измерения - неподвижная капля
- Отображение и измерение левого и правого угла и их среднего значения
- Поиск базовой линии в автоматическом режиме для установления наиболее корректного места соприкосновения капли с твердой поверхностью
- Используемые методы расчета лежачей капли: половинного угла, круговой, эллиптический, тангенциальный
- Внесены в реестр средств измерений РФ (Регистрационный № 81763-21)
Дополнительные модули прибора:
- Модуль для нагрева
- Модуль для перемещения столика
- Модуль для автоподачи вещества
- Модуль многоразового дозирования
- Модуль зум-объектива
- Модуль для анализа по методу "Прилипшего пузырька"
Дополнительные опции программного обеспечения:
- Опция “Tense+” для расчёта сил поверхностного натяжения
- Опция “Dyne+” для работы с движущейся каплей
- Опция “Surfen+” для расчёта свободной поверхностной энергии
- Опция “Curve+” для работы на кривых поверхностях
- Опция “Tilt+” и “ProgTilt+” для работы с наклоняющимся столиком
- Опция "Vid+" для записи видео
- Опция "Preced+" для измерения наступающего и отступающего углов контакта
- Опция "Intense+" для измерения межфазного натяжения
Области применения
- Лакокрасочная промышленность
- Легкая промышленность
- Полимерная химия
- Нефтехимия
- Фармацевтика
- Медицина
- Производство очков, линз и стекол
Сравнение технических параметров измерителей краевого угла смачивания серии Acam
Базовая комплектация
| Модель | Acam - NSC | Acam - MSC | Acam - HSC |
| Диапазон измерений краевого угла | 0° – 180° | 0° – 180° | 0° – 180° |
| Точность измерений | ±0.5° | ±0.5° | ±0.5° |
| Разрешение | ±0.1° | ±0.1° | ±0.1° |
| Связь с ПК | √ | √ | √ |
| Интерфейс связи | USB 2.0 | USB 3.0 & 2.0 | USB 3.0 & 2.0 |
| Настройка камеры по горизонтали | √ | √ | √ |
| Высокопроизводительный монохромный датчик типа ПЗС | √ | √ | √ |
| Коррекция аберрации и сильное увеличение | √ | √ | √ |
| Встроенная тонкая фокусировка | √ | √ | √ |
| ИК-фильтр | √ | √ | √ |
| Тип камеры | Обычная скорость, C-mount, ПЗС-матрица | Повышенная скорость, C-mount, ПЗС-матрица | Высокая скорость, C-mount, ПЗС-матрица |
| Скорость записи | 75 кадров/сек | 200 кадров/сек | 500 кадров/сек |
| Максимальное разрешение | 744 x 480 пикс | 1280 x 1024 пикс | 648 x 488 пикс |
| Искажения изображения | < 0.1% | < 0.1% | < 0.1% |
| Минимальное увеличение | 5X | 5X | 5X |
| Светодиодная подсветка | √ | √ | √ |
| Равномерная подсветка текущей капли | √ | √ | √ |
| Точная настройка интенсивности подсветки | √ | √ | √ |
| Компьютерное управление подсветкой | Х | Х | √ |
| Размеры предметного столика | 150 x 100 | 150 x 100 | 150 x 100 |
| Вертикальное перемещение столика | До 30 мм | До 30 мм | До 30 мм |
| Точная настройка горизонтальности | 4 регулируемые винтовые опоры | ||
| Тип измеряемой поверхности | Возможные поверхности: ровная, неровная, шероховатая, полупрозрачная и отражающая | ||
| Программное обеспечение и совместимость | Дружественный интерфейс, совместим с Windows ХР, 7, 8, 8.1, 10 | ||
| Метод измерения краевого угла | Неподвижная капля | ||
| Измерение и отображение | Слева, справа и среднее значение угла смачивания | ||
| Определение базовой линии | Автоопределение и тонкая настройка положения | ||
| Базовая линия – определение точек контакта капли | Автоопределение | ||
| Определение края | И авто, и ручное, с высокой точностью | ||
| Использующиеся методы | Полуугловой, круговой, элиптический, метод касательной | ||
| Сохранение и загрузка результатов | √ | √ | √ |
| Сравнение изображений | √ | √ | √ |
| Экспорт оригинальных и анализированных изображений | √ | √ | √ |
| Работа в автономном режиме | √ | √ | √ |
| Варианты экспорта результатов | *.TXT и *.CSV | ||
Дополнительные модули прибора
| Модуль для нагрева | До 200 °С. Электрически или жидкостью в рубашке (до 400°C с помощью нагревательной рубашки) |
| Модуль для перемещения столика | Перемещение предметного столика 2D или 3D |
| Модуль для автоподачи вещества | Скорость подачи: 0,038 – 16 мкл/сек (контролируется компьютером) |
| Модуль многоразового дозирования | Многократное дозирование жидкости с программируемым объемом и управлением дозированием с помощью ПК |
| Модуль зум-объектива | Возможность увеличения до 10X |
| Модуль для анализа по методу "Прилипшего пузырька" | Измерение и анализ угла контакта методом «захваченного пузырька» с использованием анализа формы капли. |
Дополнительные опции программного обеспечения
| Опция “Tense+” для расчёта сил поверхностного натяжения | Поверхностное натяжение жидкости рассчитывается по методу висячей капли и N-L методом для высоковязких жидкостей с пределом измерений до 1 Н/м |
| Опция “Dyne+” для работы с движущейся каплей | Непрерывная съёмка и сохранение видео, Изучение изменения угла смачивания от времени, Непрерывное измерение объёма, высоты и ширины капли |
| Опция “Surfen+” для расчёта свободной поверхностной энергии | Измерение поверхностной энергии твёрдых веществ основано на измерении краевого угла с несколькими известными жидкостями, гармоническом методе и гистерезисе краевого угла. |
| Опция “Curve+” для работы на кривых поверхностях | Возможные поверхности: ровная, неровная, шероховатая, полупрозрачная и отражающая |

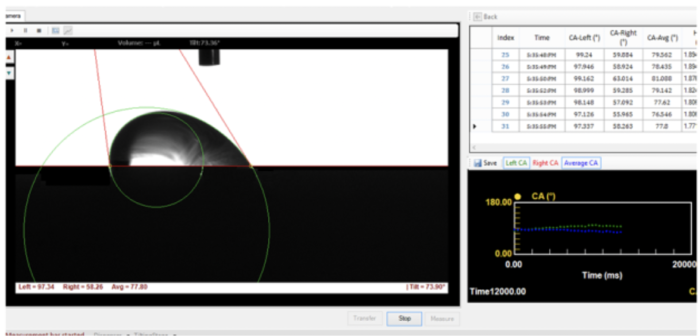

| Опция “Tilt+” и “ProgTilt+” для работы с наклоняющимся столиком | Управляемый вручную (Tilt+) или компьютером (ProgTilt+) наклон столика до 90° с угловой скоростью 0,05° – 9°/сек и разрешением 0,0025° |
| Опция "Vid+" для записи видео | Запись видео с переменной частотой кадров в формате .avi высокого качества |

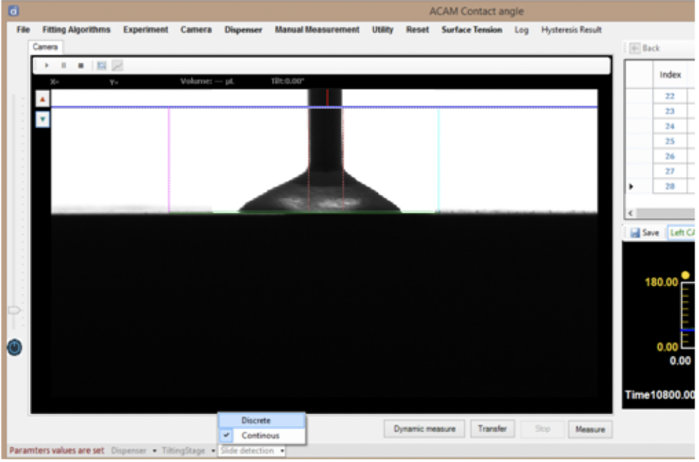

| Опция "Preced+" для измерения наступающего и отступающего углов контакта | Исследование изменения краевого угла в зависимости от объема жидкости в динамическом режиме, Измерение и отображение наступающего и отступающего краевого угла(в непрерывном и дискретном режиме), Расчет гистерезиса контактного угла |
| Опция "Intense+" для измерения межфазного натяжения | Определение межфазного натяжения жидкость–жидкость методом «подвешенной капли», а также вариант использования прямой и перевернутой (J) иглы для метода «поднятой капли» |
