Оптика для ТГц излучения TPX50/100/200

  • Фокусное расстояние: 50, 100 и 200 мм
  • Плоско-выгнутая или асферическая линзы
  • Рабочая апертура: 35,5 мм
  • Легкий материал, прозрачный для длин волн 780 нм и 1560 нм

Производитель Menlo Systems

Описание
Характеристики

Описание

Данные линзы изготовлены из специального материала TPX, которые хорошо собирает и фокусирует ТГц излучение. Линза TPX50 – это плоско-выпуклая линза с эффективным фокусным расстоянием 50 мм. Она оптимизирована для сбора сильно расходящегося ТГц излучения. Линзы TPX100 и TPX200 являются асферическими и имеют эффективное фокусное расстояние 100 мм и 200 мм соответственно и оптимизированы для фокусировки ТГц излучения при увеличении рабочего расстояния. Данные линзы крепятся в держатель диаметром 38.1 мм и имеют рабочую апертуру 35.5 мм.

Отличительные особенности

  • Широкий рабочий диапазон в ТГц области спектра
  • Легкий материал, прозрачный для длин волн 780 нм и 1560 нм

Области применения

  • Сбор и фокусировка ТГц излучения
  • Широкополосная ТГц спектроскопия

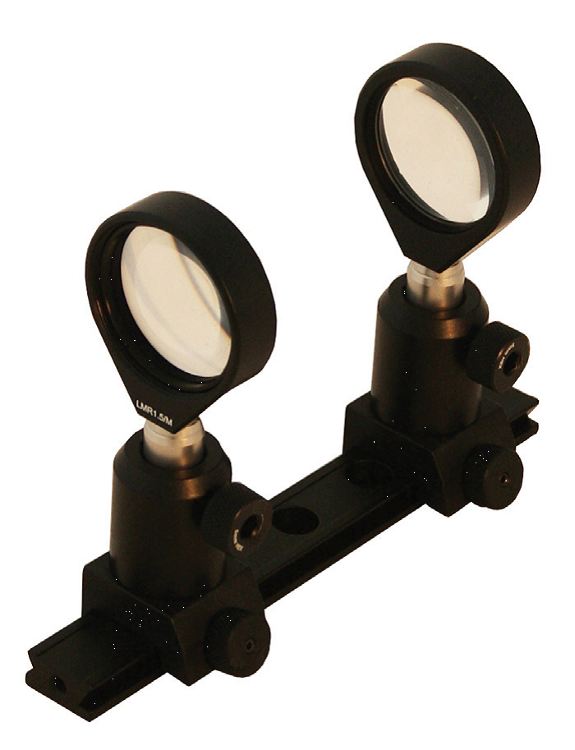

Пример крепления линз

Рис. 1. Пример крепления линз (поставляются без рельса и держателей оправы).

Технические характеристики

Модель TPX50 TPX100 TPX200
Рабочий диапазон Широкий ТГц диапазон спектра
Материал Полимер TPX
Геометрия линзы Плоско-выпуклая, асферическая
Эффективное фокусное расстояние 50 мм 100 мм 200 мм
Габаритные размеры 37 мм в оправе 38 мм в оправе 38 мм в оправе

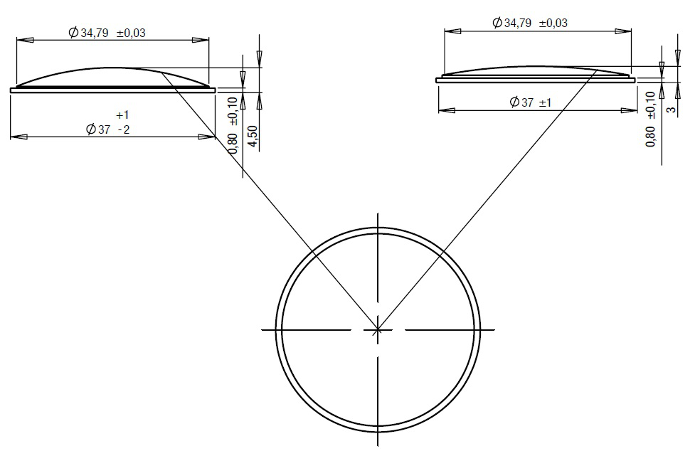

Чертеж линзы TPX50

 Рис. 2. Чертеж линзы TPX50 (размеры в мм).
