ТГц спектроскопический набор
- Длительность импульса 100 фс
- Частота следования импульсов в диапазоне 10 – 100 МГц
- средняя выходная мощность до 60 – 80 мВт
- длина волны накачки 780 нм или 1060 нм
Производитель TERAVIL
Описание
Данный спектроскопический набор включает в себя все компоненты, необходимые для построения THz-TDSсистемы. Стандартный набор состоит из ТГц излучателя и ТГц детектора с фотопроводящей антенной, оптики для переноса лазерного излучения, моторизированной линии задержки с контроллером, оптики для переноса ТГц излучения, держателя образца и ТГц системы регистрации TRS-16 с линией быстрой задержки. Все компоненты расположены на оптической столешнице с размерами 60 × 80 см или 80 × 80 см. ТГц спектроскопический набор включает мощный пакет программного обеспечения для управления системой, сбора и анализа данных.
Рис. 1. Оптическая схема ТГц спектроскопического набора в конфигурации на пропускание
Оптический и ТГц пути излучения будут предварительно отъюстированы. Таким образом, потребуется только завести лазерное излучение внутрь спектрометра. Лазер накачки должен удовлетворять следующим параметрам: длительность импульса ~100 фс, частота следования импульсов в диапазоне 10 – 100 МГц, средняя выходная мощность до 60 – 80 мВт, длина волны накачки ~780 нм или ~1060 нм.
Доступны 4 стандартных конфигурации, оптимизированных под измерение пропускания, отражения, получения изображения и экспериментов накачки-зондирования. Каждая из них может быть с легкостью заменена и модифицирована. Любые другие конфигурации могут быть заказаны отдельно или в качестве будущего улучшения системы.
ТГц спектроскопический набор может включать несколько конфигураций в одной. Можно создать гибридный набор, содержащий ТГц излучатель/детектор со свободным входом и волокном. Опционально может быть установлен предметный столик с гониометром. Этот недорогой модуль позволяет работать в самых разных геометриях, включая геометрию пропускания, а также геометрию отражения с углом, изменяющимся в диапазоне от 18.5° до 90°. Также данный набор может быть использован для уникальных экспериментов рассеяния ТГц излучения, так как углы излучателя и детектора могут изменяться независимо друг от друга.
В комплект может входить конфигурация для исследования ТГц излучения различных полупроводников в режиме отражения или пропускания.
Наши инженеры имеют более чем десятилетний опыт проектирования ТГц установок. Мы открыты для обсуждения и с радостью подберем комплект для ваших нужд.
Примеры установленных систем

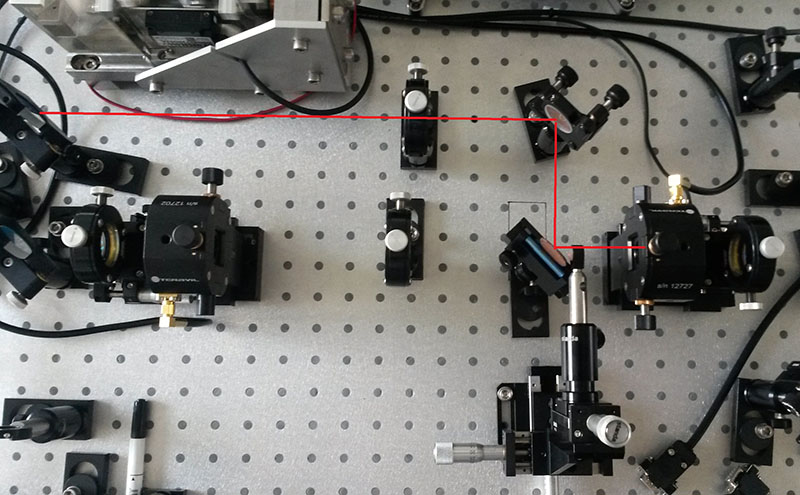

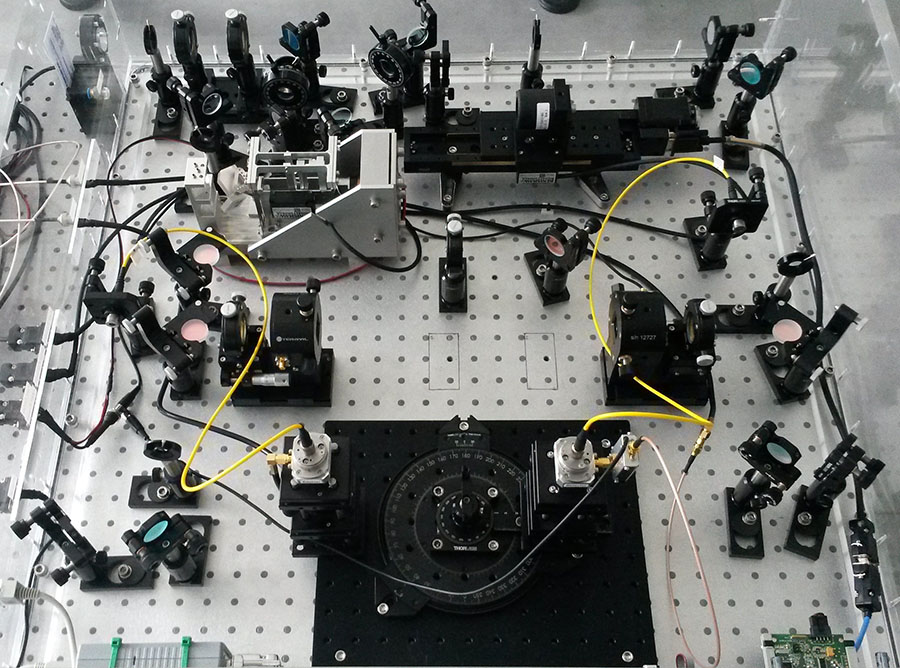

Рис. 2. ТГц спектроскопический набор, включающий в себя модуль пропускания с излучателем/детектором со свободным входом, волоконные ТГц излучатель и детектор, установленные на столик с гониометром, а также модуль для анализа ТГц поверхностного излучения.
Рис. 3. Установка для оптической ТГц накачки-зондирования с четырьмя зеркалами в конфигурации на пропускание.

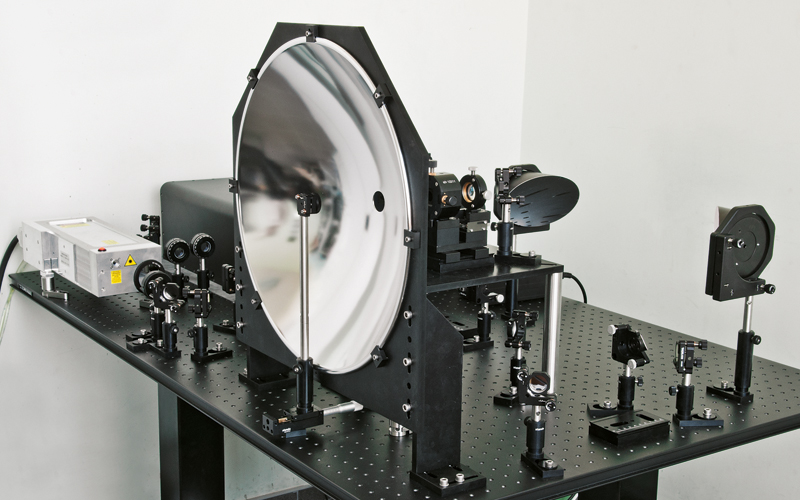

Рис. 4. ЛИДАР, работающий в ТГц диапазоне, для удаленного сканирования объектов на расстоянии 7 м
Рис. 5. Установка для оптической ТГц накачки-зондирования с интегрированным криостатом.
Рис. 6. ТГц набор с четырьмя зеркалами и продувочным боксом в конфигурации на пропускание.
Рис. 7. ТГц набор с четырьмя зеркалами в конфигурации на пропускание и с модулем на отражение для 0°

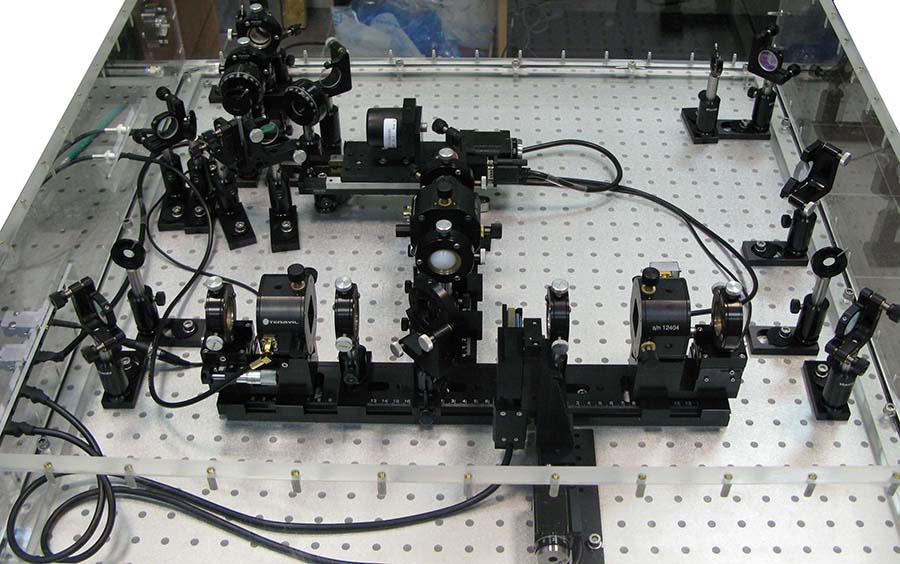

Рис. 8. ТГц набор в конфигурации на пропускание и с модулем на отражение для 0°. Используется два детектора: один для регистрации прошедшего ТГц сигнала, второй – для отраженного.

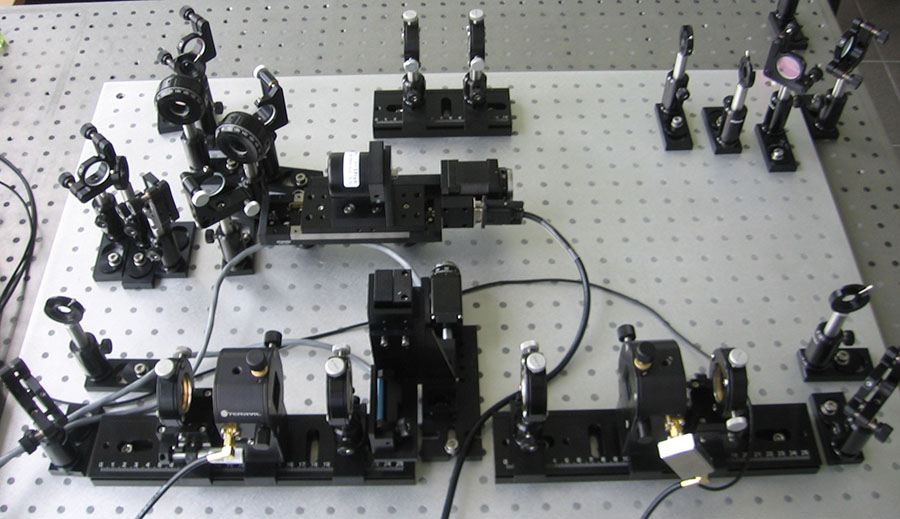

Рис. 9. ТГц набор в конфигурации на пропускание с HDPE линзами и держателем образца на XY столике.
