ТГц антенна TERA10-FC

ТГц антенна TERA10-FC для длины волны 1030 нм

  • Оптимизирована для работы с излучением на длине волны порядка 1030 нм
  • Волоконное типоисполнение
  • Совместима со всеми волоконными ТГц системами

Производитель Menlo Systems

Узнайте цену

Отличительные особенности

  • Волоконное типоисполнение
  • Оптимизирована для работы с излучением на длине волны порядка 1030 нм, длительностью импульса < 100 фс и частотой повторения 100 МГц
  • Выполнена на основе мезаструктурированных InGaAs/InAlAs фотопроводящих слоев

Волоконная ТГц антенна TERA10-FC оптимизирована для работы с лазерным излучением на длине волны около 1 мкм и совместима со всеми волоконными ТГц системами.

Области применения

  • Генерация и регистрация ТГц излучения
  • Построение ТГц изображения
  • Широкополосная ТГц спектроскопия

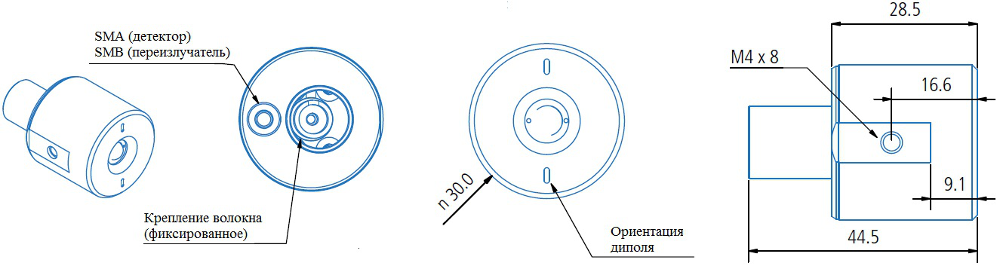

Габаритные размеры ТГц антенны TERA10-FC (все размеры в мм)

Рис. 1. Габаритные размеры ТГц антенны TERA10-FC (все размеры в мм).

Производительность ТГц антенны TERA10-FC

Рис. 2. Производительность ТГц антенны TERA10-FC (накачка: 1030 нм, 100 МГц; волокно длиной 3 м, длительность на выходе волокна < 100 фс. Излучатель SL25: средняя мощность излучения 5 мВт, электрический вход/выход: 20 В, 1 кГц. Детектор DP25: средняя мощность излучения 5 мВт, электрический вход/выход предусилителя: усиление 107).

Технические характеристики

Модель TERA10-SL25-FC излучатель TERA10-DP25-FC детектор
Фотопроводящий материал LT InGaAs/InAlAs
Спектральная фоточувствительность 1.03 мкм
Тип антенны Полоса: 25 мкм Диполь: 25 мкм, зазор: 10 мкм
Электрическое соединение Коннектор типа BNC, 1 м
Тип волокна Волокно PM-PANDA, длина 106 ± 2.5 см, FC/APC коннектор
Эксплуатационные характеристики
Средняя мощность излучения < 5 мВт1 < 5 мВт1
Длительность импульса < 100 фс < 100 фс
Частота следования импульсов 100 МГц (80 – 250 МГц) 100 МГц (80 – 250 МГц)
Напряжение смещения ± 20 В —
Диаметр крепления 30 мм 30 мм
Параметры, измеренные на испытательном стенде
Форма ТГц импульса Отклонение от импульса к импульсу менее 700 фс
Максимум в Фурье-преобразовании спектра 0.4 ТГц
Уровень шума > 2 ТГц

1 Максимальная средняя мощность излучения при 100 МГц может быть не более 5 мВт. Неправильное использование (при несоблюдении эксплуатационных характеристик) ведет к потере гарантии.
