Высокопроизводительный спектрометр с охлаждаемым ПЗС-детектором Exemplar Plus LS

  • Высокопроизводительный спектрометр с вогнутой голографической решеткой с исправленными аберрациями
  • Эффективное устранение влияния рассеянного света
  • Охлаждаемый просветленный ПЗС-детектор
  • Длиннофокусная оптическая система, объединенная с детектором с высокой квантовой эффективностью
  • Превосходное качество передачи данных во всем спектральном диапазоне от 180 нм до 1100 нм
  • Регистрация даже очень слабых сигналов, особенно в УФ диапазоне
  • Стандартная конфигурация: спектральный диапазон 180 – 1100 нм и со спектральным разрешением от 0.6 нм до 6 нм
  • Доступны OEM конфигурации для конкретных задач пользователя

Производитель BWTek

Основные параметры
  • Высокий отклик в УФ, видимой и ближней ИК области спектра
  • Количество пикселей
    2048 элементов
  • Спектральный диапазон
    180 – 1100 нм
  • Квантовая эффективность свыше 60 % на 200 нм (пиковое значение достигает свыше 90 %)
  • Возможность изменения температуры охлаждения
    -25 ˚С по умолчанию
  • Встроенный затвор
  • Сверхнизкий уровень шума

Отличительные особенности

Exemplar Plus LS является высокопроизводительным «умным» спектрометром, в котором используется вогнутая голографическая решетка с исправленными аберрациями, что позволяет эффективно устранять влияние рассеянного света.

Отличительной особенность данного спектрометра является охлаждаемый просветленный ПЗС-детектор, обладающий большим динамическим диапазоном.
Длиннофокусная оптическая система, объединенная с детектором с высокой квантовой эффективностью, обеспечивают превосходное качество передачи данных во всем спектральном диапазоне от 180 нм до 1100 нм.

Exemplar Plus LS обладает высоким соотношением сигнал/шум, что позволяет производить регистрацию даже очень слабых сигналов, особенно в УФ диапазоне, а также имеет встроенный затвор, который позволяет производить измерение темнового тока даже при внешней засветке.

Являясь прибором серии Exemplar, данный спектрометр имеет встроенный процессор для обработки данных и USB 3.0 интерфейс для соединения с другими устройствами.
Продукция серии Exemplar оптимизирована под многоканальные измерения и обладает сверхнизким временем запуска и джиттером.

Exemplar Plus LS доступен в следующей стандартной конфигурации: спектральный диапазон 180 – 1100 нм и со спектральным разрешением от 0.6 нм до 6 нм. Также доступны OEM конфигурации для конкретных задач пользователя.

Отношение сигнал/шум:

При значении усреднения 1 ≈ 540
При значении усреднения 10 ≈ 1900
При значении усреднения 100 ≈ 4800

Технология Smart: позволяет производить обработку данных в самом спектрометре (усреднение, сглаживание, вычитание темнового тока)

Скорость: сбор и передача более 140 спектров в секунду при времени интегрирования в 6.3 мс

Синхронизация: одновременная поддержка до 32 устройств со сверхнизкой задержкой запуска (95 нс) и джиттером (± 20 нс)

Области применения

  • Флуоресцентная спектроскопия
  • Измерение данных в режиме реального времени
  • Измерение ЖК-мониторов
  • Биомедицинская спектроскопия
  • Спектроскопия сверхслабых сигналов в диапазоне от УФ до ближней ИК области спектра
  • Моделирование солнечных измерений
  • Спектроскопия поглощения
  • Измерение интенсивности излучения

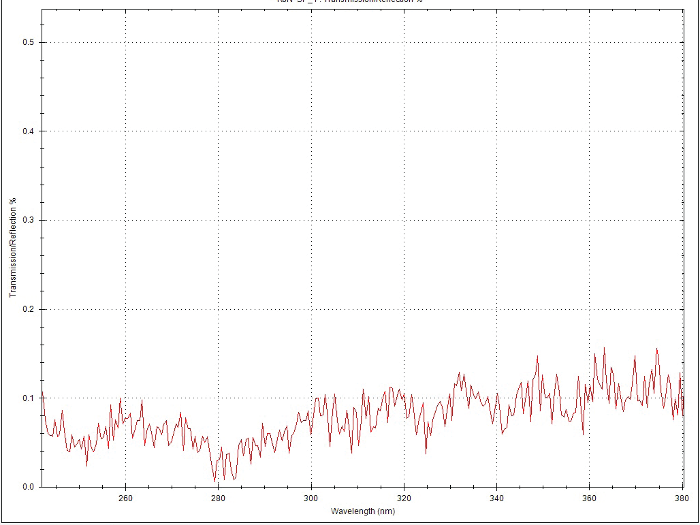

Спектроскопия сверхслабых сигналов в диапазоне от УФ до ближней ИК области спектра

Дополнительные элементы

  • Оптоволоконные датчики
  • Держатели проб
  • Оптоволоконные патч-корды
  • Источники света

Программное обеспечение

BWSpec – это программное обеспечение для сбора данных, которое имеет большой набор инструментов, позволяющих выполнять сложные измерения и вычисления с помощью нажатия всего одной кнопки. Оно позволяет выбирать пользователю между большим количеством способов отображения данных и позволяет оптимизировать параметры сканирования, например, время интегрирования. В дополнение к мощной программе сбора данных и их обработки имеются функции вычитания темнового тока, сглаживания спектра и проведения автоматической/ручной коррекции базовой линии.

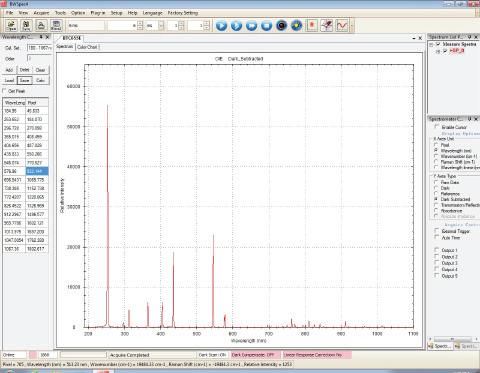

bwspec программное обеспечение

Оптическая схема спектрографа:

Оптическая схема спектрографа

Технические характеристики

Питание 5 В, пост. ток, 3 А (макс. при запуске)
Тип детектора ПЗС-линейка с тонким запирающим слоем (технология Back-Thinned)
Спектральный диапазон 180 – 1100 нм
Количество пикселей 2048 элементов
Размер пикселя 14 мкм – 0.9 мм
Фокальное число f/# 3.0
Оптическая схема Вогнутая голографическая, исправлена на аберрации, с плоским полем
Динамический диапазон 50000:1
АЦП 16 бит или 65535:1
Скорость передачи данных Более 140 спектров в секунду при времени интегрирования 6.3 мс в режиме «burst mode»
Задержка запуска 95 нс (джиттер ± 20 нс)
Скорость считывания Более 400 кГц
Время интегрирования 6.3 мс, регулируется с шагом 1 мкс
Дополнительный порт Внешний запуск, 4 цифровых выхода (2 с контролируемыми затворами), 2 цифровых входа, аналоговый вход/выход и перезагрузка
Рабочая температура 5 – 35 ˚С
Рабочая относительная влажность 85 % (не конденсированный воздух)
Охлаждение ПЗС 0 ˚С (по умолчанию) при температуре окружающей среды 25 ˚С
Вес ≈ 1.2 кг
Габаритные размеры 178 мм × 108 мм × 67 мм
Интерфейс для подключения USB 3.0/2.0
Операционная система Windows 7, 8 (32- или 64-разрядная)

Входная щель

Опция Размеры Приблизительное разрешение 350 – 1050 нм (стандартное)
10 мкм 10 мкм (Ш) × 1 мм (В) ≈ 2.0 нм
25 мкм 25 мкм (Ш) × 1 мм (В) ≈ 2.5 нм
50 мкм 50 мкм (Ш) × 1 мм (В) ≈ 3.2 нм
100 мкм 100 мкм (Ш) × 1 мм (В) ≈ 6.0 нм

Доступны различные щели по запросу

Дифракционная решетка:

Опция Спектральный диапазон
УФ 180 – 450 нм
УФ – вид. 190 – 800 нм
Вид. 400 – 800 нм
УФ/вид./Бл. ИК 190 – 1100 нм
Вид. – бл. ИК 3500 – 1050 нм

Доступны пользовательские конфигурации

Название документа Название статьи Авторы Издание Год публикации
2006-Spectrometer-Interferometry_Cochlear_Partition(Abstract) Low coherence interferometry of the cochlear partition Niloy Choudhury, Guiju Song, Fangyi Chen, Scott Matthews, Tanja Tschinkel, Jiefu Zheng, Steven L. Jacques, Alfred L. Nuttall Elsevier 2006
2007-Spectrometer-Interferometry_Corti_Vibration(Abstract) In vivo imaging and low-coherence interferometry of organ of Corti vibration (Abstract) Fangyi Chen, Niloy Choudhury, Jiefu Zheng,Scott Matthews, Alfred L. Nutall, Steven L. Jacques Journal of Biomedical Optics 12 2 , 1 March/April 2007 2007
2008-Spectrometer-Breast_Cancer In vivo water state measurements in breast cancer using broadband diffuse optical spectroscopy S H Chung, A E Cerussi, C Klifa, H M Baek, O Birgul, G Gulsen, S I Merritt, D Hsiang, and B J Tromberg Phys Med Biol. 2008 December 7; 53(23): 6713–6727. doi:10.1088/0031-9155/53/23/005. 2008
2008-Spectrometer-Calcium_Modulated_Plasmonic_Switch(Abstract) A Calcium-Modulated Plasmonic Switch (Abstract) W. Paige Hall, Jeffrey N. Anker, Yao Lin, Justin Modica, Milan Mrksich, and Richard P. Van Duyne Journal of the American Chemical Society. 10.1021/ja7109037 2008
2008-Spectrometer-Lymphoma Monitoring Pc 4 photodynamic therapy in clinical trials of cutaneous T-cell lymphoma using noninvasive spectroscopy Tammy K. Lee, Elma D. Baron, and Thomas H. Foster Journal of Biomedical Optics, May/June 2008, Vol. 13(3) 2008
2010-Spectrometer--Coal_Combustion_Tar_Removal(Abstract) MANUSCRIPT PREPARATION FOR THE 6TH INTERNATIONAL SYMPOSIUM ON COAL COMBUSTION HIGH TEMPERATURE STOPPED-FLOW STUDIES ON TAR REMOVING (Abstract) Jia DUAN, Yonghao LUO, Yi CHEN Proceedings of the 6th International Symposium on Coal Combustion 2010
2010-Spectrometer-RLIBS_Quantitative(Abstract) Quantitative analysis by resonant laser ablation with optical emission detection: Resonant laser-induced breakdown spectroscopy (Abstract) Danielle Cleveland, Robert G. Michel Microchemical Journal 95 (2010) 120–123 2010
