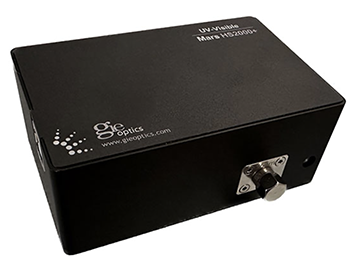

УФ-Видимые спектрометры серии MARS HS
- Полный спектральный диапазон: 180 – 1100 нм
- Спектральное разрешение до 0.35 нм
- Динамический диапазон 10000:1
- Отношение сигнал/шум 600:1
- Минимальное время интегрирования 0.5 мс
- 94 × 60 × 36.5 мм, 0.3 кг
Производитель GIE Optics
Описание
Характеристики
Описание
Серия MARS HS представляет собой базовую линейку компактных спектрометров с потенциальным спектральным рабочим диапазоном от 180 до 1100 нм при минимально возможном спектральном разрешении 0.35 нм. Используя сенсор Hamamatsu S11639 и превосходную конструкцию оптического тракта с фильтрами для устранения дифракции второго порядка, достигается динамический диапазон до 10000:1 и отличное отношение сигнал/шум 600:1. Внешний корпус изготовлен из авиационного алюминия, обладающего превосходной стабильностью.
Отличительные особенности
- Полный спектральный диапазон 180 – 1100 нм (зависит от модели)
- Максимальное оптическое разрешение 0.35 нм
- Минимальное время интегрирования 0.5 мс
- Динамический диапазон до 10000:1 и отличное отношение сигнал/шум 600:1
- Оптические фильтры для устранения дифракции второго порядка
- RS232/RS485 интерфейс со встроенной электронной схемой для защиты от помех
- Комплект для разработки SDK, упрощающий разработку приложений
- Функция сменной щели, позволяющая самостоятельно заменять щель в соответствии с различными экспериментальными требованиями
Области применения
- Измерение толщины пленки
- Солнечные панели
- Регистрация флуоресценции
- Биохимические исследования
- Фотометрическое измерение светодиодов
- Регистрация газов в воздухе
- Анализ качества воды
- Анализ плазмы
- Анализ крови
- Тестирование ювелирных изделий
Характеристики
| Модель | Mars HS серия |
| Габаритные размеры | 94 × 60 × 36.5 мм |
| Вес | 0.3 кг |
| Полный спектральный диапазон | 180 – 1100 нм (см. доступные модели) |
| Спектральное разрешение | до 0.35 нм (зависит от решетки и щели) |
| Коннектор для волокна | SMA905 |
| Спектральная щель | 10 / 25 / 50 / 100 / 200 мкм |
| Детектор | Hamamatsu S11639 КМОП сенсор |
| Количество пикселей | 2048 пикселей, размер пикселя 14 × 200 мкм |
| Отношение сигнал/шум | 600:1 |
| Разрядность АЦП | 16 бит |
| Время интегрирования | 0.5 мс – 65 сек |
| Динамический диапазон | 10000:1 |
| Энергопотребление | 250 мА, 5 В постоянного тока |
| Рабочая температура | 5 – 35°C (25°C рекомендованная) |
| Интерфейс подключения к ПК | USB 2.0 (12 Мбит/с), RS232 (115200 бит/с) |
| Совместимая ОС | Windows 11/10/8/7 |
| Крепление | 4 отверстия M3 снизу; 2 отверстия M3 сбоку |
| Источник питания | Через USB |
Доступные для заказа модификации
| Модель | Рабочий диапазон | Разрешение | Щель | Решетка | Фильтр | Линза |
| Mars HS2000+ | 200 – 900 нм | ≈ 1 нм | 25 мкм | 600 штр/мм, 400 нм | F06 | — |
| ≈ 1 нм | 25 мкм | 600 штр/мм, 400 нм | F06 | L02 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 400 нм | F06 | — | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 400 нм | F06 | L02 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 250 нм | F06 | L02 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 650 нм | F06 | L02 | ||
| ≈ 2 нм | 100 мкм | 600 штр/мм, 400 нм | F06 | L02 | ||
| 200 – 550 нм | ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 400 нм | — | — | |
| 200 – 433 нм | ≈ 0.35 нм | 25 мкм | 1800 штр/мм, 250 нм | — | — | |
| 260 – 493 нм | ≈ 0.35 нм | 25 мкм | 1800 штр/мм, 400 нм | — | — | |
| 180 – 413 нм | ≈ 0.35 нм | 25 мкм | 1800 штр/мм, 250 нм | — | — | |
| ≈ 0.7 нм | 50 мкм | 1800 штр/мм, 250 нм | — | — | ||
| 180 – 530 нм | ≈ 0.4 нм | 25 мкм | 1200 штр/мм, 250 нм | — | L02 | |
| ≈ 0.5 нм | 50 мкм | 1200 штр/мм, 250 нм | — | L02 | ||
| 200 – 1000 нм | ≈ 1.5 нм | 25 мкм | 500 штр/мм, 330 нм | F06 | — | |
| ≈ 1.5 нм | 25 мкм | 500 штр/мм, 330 нм | F06 | L02 | ||
| ≈ 3 нм | 50 мкм | 500 штр/мм, 560 нм | F06 | L02 | ||
| 260 – 960 нм | ≈ 2 нм | 50 мкм | 600 штр/мм, 400 нм | F06 | L02 | |
| 180 – 880 нм | ≈ 1 нм | 25 мкм | 600 штр/мм, 250 нм | F06 | L02 | |
| Mars HS3000+ | 350 – 1050 нм | ≈ 1 нм | 25 мкм | 600 штр/мм, 650 нм | F05 | — |
| ≈ 1 нм | 25 мкм | 600 штр/мм, 650 нм | F05 | L01 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 650 нм | F05 | L01 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 650 нм | F05 | L01 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 500 нм | F05 | L01 | ||
| ≈ 4 нм | 100 мкм | 600 штр/мм, 650 нм | F05 | L01 | ||
| ≈ 4 нм | 100 мкм | 600 штр/мм, 500 нм | F05 | L01 | ||
| 500 – 850 нм | ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 400 нм | — | — | |
| 300 – 1000 нм | ≈ 1 нм | 25 мкм | 600 штр/мм, 650 нм | F06 | — | |
| ≈ 1 нм | 25 мкм | 600 штр/мм, 650 нм | F06 | L02 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 400 нм | F06 | L02 | ||
| 300 – 750 нм | ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 400 нм | — | — | |
| ≈ 1 нм | 50 мкм | 1200 штр/мм, 400 нм | — | — | ||
| 300 – 650 нм | ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 400 нм | — | — | |
| 300 – 1100 нм | ≈ 1.5 нм | 25 мкм | 500 штр/мм, 560 нм | F06 | L02 | |
| 450 – 800 нм | ≈ 4 нм | 200 мкм | 1200 штр/мм, 600 нм | — | L01 | |
| 535 – 760 нм | ≈ 0.3 нм | 25 мкм | 1800 штр/мм, 500 нм | F05 | L01 | |
| ≈ 0.6 нм | 50 мкм | 1800 штр/мм, 500 нм | F05 | L01 | ||
| 400 – 850 нм | ≈ 0.8 нм | 25 мкм | 964 штр/мм, 520 нм | F05 | — | |
| 430 – 780 нм | ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 600 нм | — | — | |
| Mars HS6000+ | 750 – 1100 нм | ≈ 0.35 нм | 10 мкм | 1200 штр/мм, 850 нм | F08 | — |
| ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 850 нм | F08 | L01 | ||
| ≈ 1 нм | 50 мкм | 1200 штр/мм, 850 нм | F08 | L01 | ||
| 400 – 1100 нм | ≈ 1 нм | 25 мкм | 600 штр/мм, 650 нм | F05 | — | |
| ≈ 1 нм | 25 мкм | 600 штр/мм, 650 нм | F05 | L01 | ||
| ≈ 2 нм | 50 мкм | 600 штр/мм, 650 нм | F05 | L01 | ||
| 650 – 1100 нм | ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 750 нм | F08 | L01 | |
| 700 – 1050 нм | ≈ 0.5 нм | 25 мкм | 1200 штр/мм, 850 нм | F08 | — |

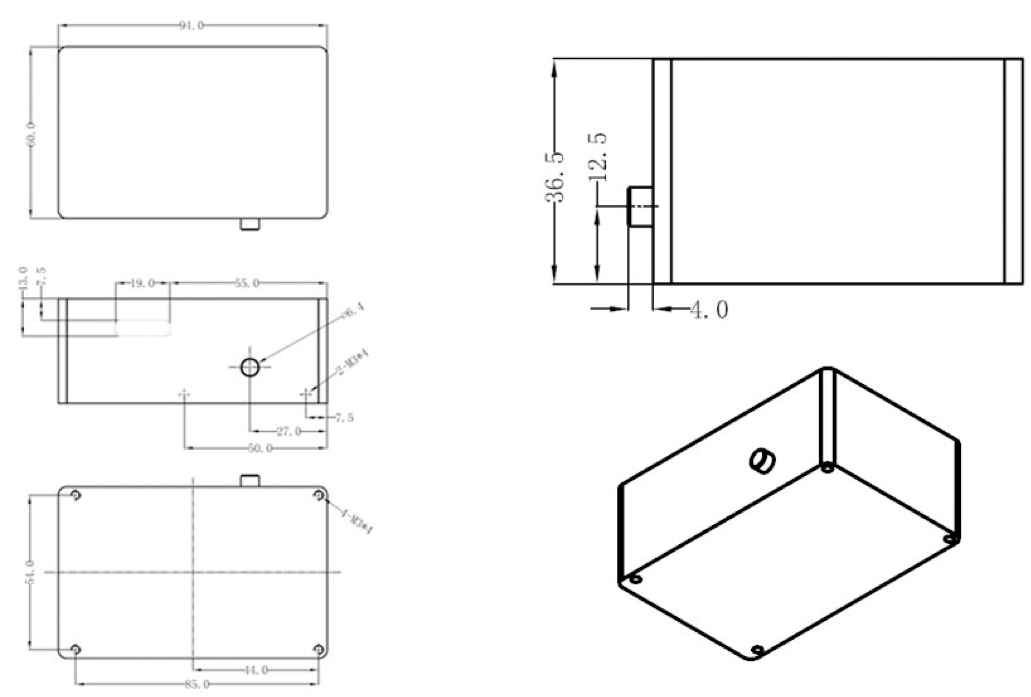

Типовые габаритные размеры спектрометра серии Mars HS
