Призменный спектрометр McPherson 303
- Диапазон длин волн: 185 нм - 20 мкм
- Спектральное разрешение: Меняется
- Фокусное расстояние: 250 мм
- Оптическая схема: Призма Черни-Тернера
- Матричный детектор
- Построение изображения
Производитель McPherson
Отличительные особенности
Призменный спектрометр модели 303 (схема Черни-Тернера) с фокусным расстоянием 250 мм. Он использует призму в конфигурации «Littrow» для преломления луча света. Эта геометрия обеспечивает фокальное число f/3.5 с высокой пропускной способностью.
- Перестраиваемый выделительный светофильтр для УФ рамановской спектроскопии
- Спектрограф видимого и ближнего ИК диапазона с не множественными порядками
- Спектрограф MWIR (среднего ИК-диапазона) или LWIR (дальнего ИК-диапазона) с не множественными порядками и низкой дисперсией для перекрытия широкого диапазона длин волн
- Материал для изготовления призм выбирается исходя из требований к диапазону длин волн и измерению дисперсии.
- Призма в конфигурации «Littrow» для преломления луча света
Призменные спектрометры не имеют многочисленных дифракционных порядков в отличие от решеток и обеспечивают очень низкую дисперсию.
Данное устройство можно использовать совместно с щелями и сканирующим приводом в качестве стандартного сканирующего монохроматора (как предварительный рассеиватель и др.) или с выходной матрицей, расположенной в фокальной плоскости, представляющей собой ПЗС в видимом спектре или болометра в ИК-диапазоне.
Если Ваши требования в основном касаются предварительного рассеивателя, который используется для узкой полосы пропускания или селекции порядков для монохроматора с решеткой, Вы можете также рассмотреть призменный монохроматор для предварительного рассеивания модели 608.
Пропускная способность и дисперсия спектрометра меняются в зависимости от показателя преломления материала, выбранного для изготовления призмы.
Стандартные материалы для изготовления призм включают в себя SiO, ZnSe, NaCl и иногда KRS-5. Применение различных материалов позволяет работать в очень широком диапазоне длин волн.
Материал и угол клина в основном выбираются с учетом требований дисперсии в интересующей зоне длин волн.
Так как показатель преломления материалов меняется в зависимости от длины волны, призменный спектрометр не выдает линейных данных по длинам волн.
Мы поставляем данные приборы с откалиброванной справочной таблицей, основанной на фактических и инструментальных данных, а не на теоретических расчетах.
Справочная таблица может использоваться в программе для сканирования или калибровки по длинам волн приемников в фокальной плоскости.

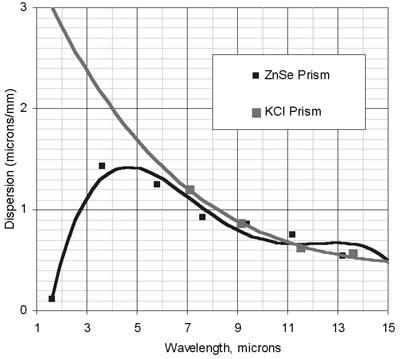

Изменение дисперсии из-за показателя преломления в рабочем диапазоне призменного предварительного рассеивателя
