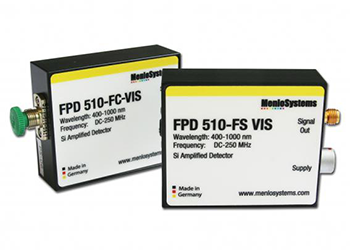

Быстрые PIN фотодетекторы высокой чувствительности FPD510

Быстрые PIN фотодетекторы высокой чувствительности FPD510

  • Широкий рабочий диапазон: 400 – 1650 нм
  • Время нарастания 2 нс
  • Диапазон рабочих частот до 250 МГц
  • Высокое отношение сигнал/шум

Производитель Menlo Systems

Описание

Данные быстрые PIN фотодетекторы оптимизированы на высокое отношение сигнал/шум для регистрации слабого оптического излучения и формы импульсов на частотах до 250 МГц. Данные фотодетекторы выполнены на основе кремниевых или InGaAs PIN-фотодиодов с высоким усилением и низким уровнем шума. Данные детекторы особенно хорошо зарекомендовали себя в таких применениях, как метрология и оптическая синхронизация, при которой необходимо регистрировать и усиливать гомодинный и гетеродинный сигналы слабой мощности до высоких значений.

Отличительные особенности

  • Высокое отношение сигнал/шум
  • Широкий рабочий диапазон: 400 – 1650 нм
  • Время нарастания 2 нс
  • Диапазон рабочих частот до 250 МГц
  • Возможность интеграции в Ваши системы

Области применения

  • Выделение гомодинного и гетеродинного сигналов на частотах до 250 МГЦ
  • Регистрация слабого излучения
  • Получение характеристик импульсных и модулированных источников света

Технические характеристики

Модель FPD510 FPD510-F FPD510-V FPD510-FV
Тип детектора InGaAs InGaAs Si Si
Ввод излучения Через волокно1 Свободный вход Через волокно2 Свободный вход
Макс. входная мощность3 10 мВт
Рабочий диапазон4 850 – 1650 нм 400 – 1000 нм
Диаметр детектора Не доступен 0.3 мм 0.4 мм
Диапазон рабочих частот DC – 250 МГц
Ширина полосы пропускания DC – 200 МГц
Время нарастания 2 нс
Максимальное усиление 4 × 104 В/Вт при 1500 нм 4 × 104 В/Вт при 800 нм
Темновой шум -120 dBm
Эквивалентная мощность шума 3.0 пВт/(Гц)0.5 3.2 пВт/(Гц)0.5 6.38 пВт/(Гц)0.5 6.0 пВт/(Гц)0.5
Выходное сопротивление 50 Ом
Выходной сигнал 0 – 1 В / DC
Выходное соединение SMA
Напряжение питания от +8 до +20 В
Потребляемый ток 50 мА
Рабочая температура 10 – 40˚С
Габаритные размеры 60 × 50 × 27 мм

1 Кабель SMF28 с FC/APC
2 FC/PC соединение
3 Эквивалентно порогу повреждения (оптический порог)
4 Другие диапазоны по запросу

Отклик FDP50 на пачку импульсов

Рис. 1. Отклик FDP50 на пачку импульсов: временной – слева, частотный – справа (1560 нм, 250 фс, 50 мкВт).
