Микрорамановский идентификатор с двумя лазерами

Рамановский микроскоп с двумя лазерами MRID

  • Возможность использования двух лазеров одновременно
  • Оптимизированная оптика
  • Низкая левая граница волновых чисел
  • Контроль выходной мощности лазера
  • Высокая чувствительность

Производитель ProTrusTech

Описание

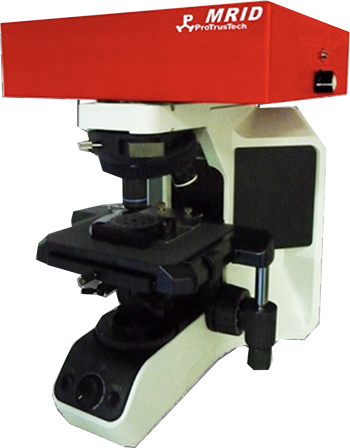

MRID представляет собой микроскопическую рамановскую систему, в которую встроены два лазера, автоматически переключаемых программным обеспечением (производитель — ProTrusTech, поставщик в РФ — Промэнерголаб); конструкция защищена тайваньским патентом I709732. Двухлазерный рамановский микроскоп снимает проблему оптимизации оптического пути при каждой смене длины волны: активный спектр собирается на двух длинах волн возбуждения по одному клику — например, пик кремния 520 см⁻¹ при 532 и 785 нм отображается по-разному, что разделяет рамановский сигнал и флуоресцентный фон. Система применяется для микроанализа в химии, экологическом мониторинге, фармацевтике и полупроводниковой промышленности; моторизованный столик (опция) добавляет картирование.

Ключевые особенности

  • Компактный дизайн и мобильность
  • Возможность использования двух лазеров одновременно
  • Оптимизированная оптика — автоматическое переключение фильтра и ослабление лазера при наблюдении через микроскоп
  • Низкая левая граница волновых чисел
  • Контроль выходной мощности лазера
  • Высокая чувствительность

Конструкция и принцип работы

Оптический путь каждой волны в MRID зафиксирован и оптимизирован, поэтому смена возбуждения не требует юстировки. Для безопасности оператора при наблюдении через микроскоп прибор сам переключает фильтр и ослабляет излучение, предотвращая перенасыщение. Выходная мощность меняется с шагом 1 мВт, колесо нейтральных фильтров (OD 2,0–0,04) ослабляет пучок до 0,01 мВт. Опции: моторизованный столик (75 × 50 мм; XY 0,01 мкм, Z 0,002 мкм) для картирования, контроллеры температуры (до 1500 °C; в вакууме −196…350/600 °C) и поляризационный модуль RPRM для анизотропных кристаллов и тонких плёнок.

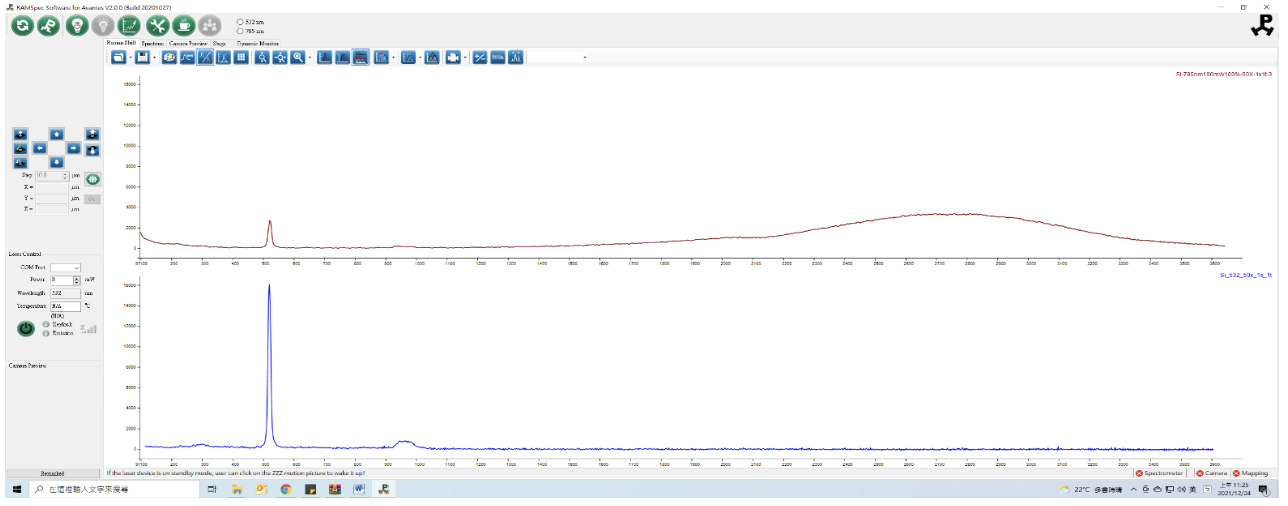

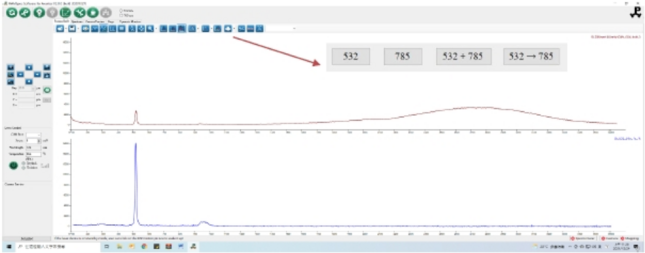

Сбор сигнала на двух длинах волн

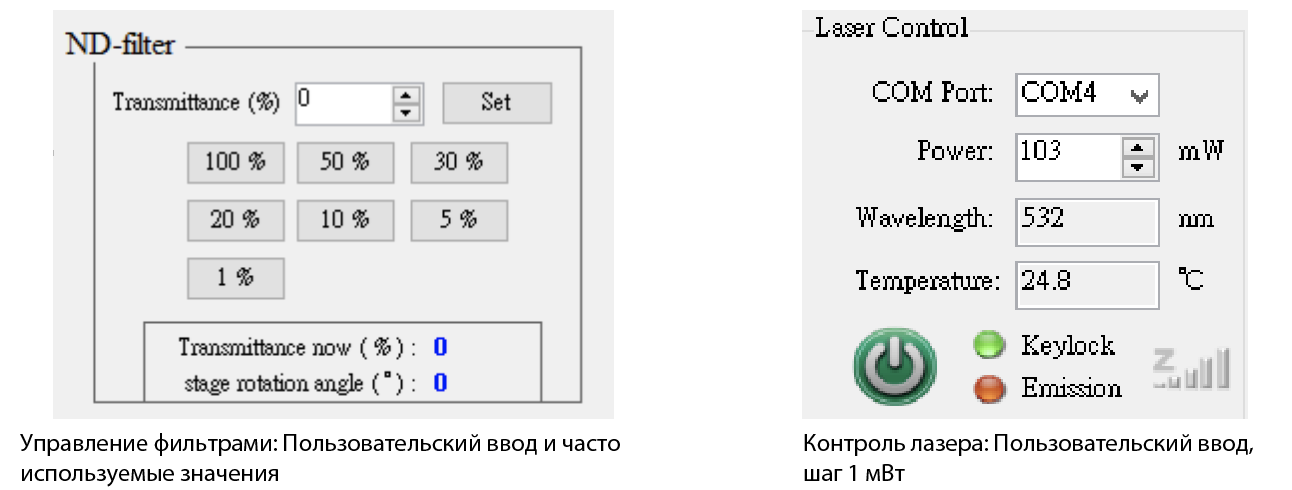

Высокоточный контроль мощности лазера

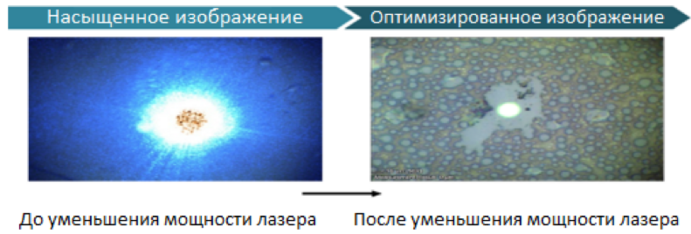

Оптимизированная оптика

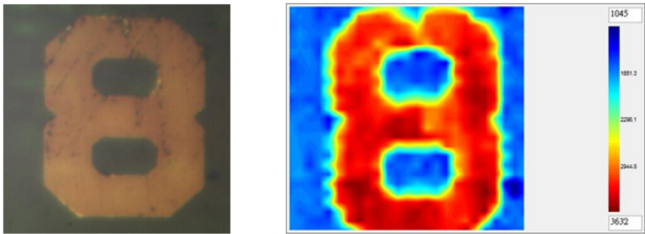

Воспроизводимость установки положения по Z

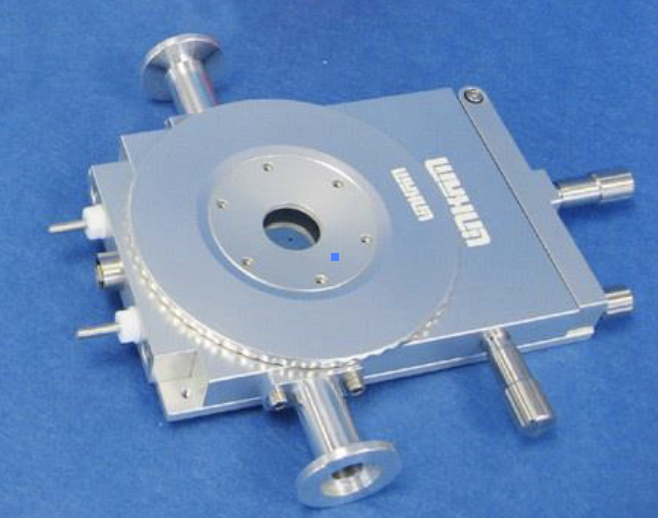

Контроллеры температуры

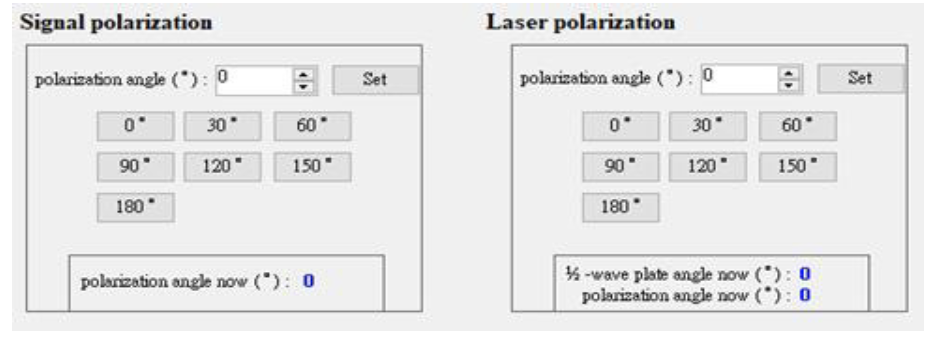

Поляризационный модуль RPRM (опционально)

Назначение и области применения

Мониторинг окружающей среды

Рамановская спектроскопия в экологии: идентификация частиц загрязнителей, микропластика и осадков в пробах; переключение 532/785 нм подбирает условия под каждую частицу без переюстировки.

Органическая и неорганическая химия

Продукты реакций и микрокристаллы: сопоставление спектров на двух волнах отделяет комбинационное рассеяние от люминесценции примесей.

Анализ полимеров

Тип полимера, включения, деградация; карты распределения фаз на моторизованном столике.

Фармацевтическая промышленность

Частицы, включения и распределение компонентов в готовых формах.

Полупроводниковая промышленность

Кремний и тонкие плёнки: резонансные условия выбираются переключением лазера; анизотропия — с поляризационным модулем RPRM.

Анализ углеводородов

Микровключения в нефтепродуктах; выбор волны минимизирует фон тяжёлых фракций.

Как выбрать: MRID, MRI или RAMaker

  • Две волны, постоянно нужные обе, — MRID (эта страница): переключение мгновенное.
  • Одна волна со сменой модулей по мере надобности — MRI.
  • Три волны и УФ, исследовательские конфигурации — RAMaker.
  • 532 + 785 нм — универсальная пара: неорганика/углерод и органика/фарма.
  • 375 или 405 нм в паре — если нужен фотолюминесцентный канал.

Комплектация и опции

  • Моторизованный предметный столик (картирование).
  • Контроллеры температуры (до 1500 °C; вакуум −196…350/600 °C).
  • Поляризационный модуль RPRM (анизотропные кристаллы, тонкие плёнки).
  • SERS-подложки MRS 3D-RCW; ПО RAMSpec; видео-обзор на странице.

Преимущества

Две волны без юстировки. Фиксированные оптические пути и автоматика: смена возбуждения — один клик.

Разделение сигнала и фона. Сравнение спектров на двух волнах отделяет комбинационное рассеяние от флуоресценции.

Безопасность оператора. Автоматическое ослабление лазера при визуальном наблюдении.

Поставка, гарантия, сервис

  • Поставка по 44-ФЗ/223-ФЗ через ООО «Промэнерголаб»; условия поставки, гарантии и пусконаладки — в коммерческом предложении.
  • Пара лазеров и опции согласуются при подготовке КП.

Характеристики

Длина волны возбуждения 375 нм (PL) 405 нм (PL) 532 нм 633 нм 785 нм 808 нм
Мощность лазера 70 мВт 25 мВт 100 мВт 70 мВт 100 мВт 120 мВт
Рабочий диапазон 395 – 1100 нм 420 – 1100 нм 79 – 2000 см-1 79/186 – 3500 см-1 150 – 5400 см-1 150 – 3500 см-1 150 – 3600 см-1 186 – 3250 см-1
Спектральное разрешение 2.5 нм 2.5 нм 1.3 см-1 1.8 см-1 4.3 см-1 1.7 см-1 1.7 см-1 1.7 см-1

Вопрос-Ответ

Зачем в MRID два лазера?

Чтобы снимать спектры одного участка на обеих длинах волн без переюстировки: оптические пути зафиксированы, переключение программное. Это разделяет рамановские полосы и флуоресцентный фон и открывает резонансные эффекты; поставщик в РФ — Промэнерголаб.

Как выглядит работа на двух волнах на практике?

Смена возбуждения выполняется программно, без ручной перенастройки оптики; сравнивая два спектра одного участка, оператор сразу видит, какие полосы рамановские, а что — фон или резонансный отклик.

Какие пары лазеров доступны?

Любые две из набора: 375 нм (PL), 405 нм (PL), 532, 633, 785, 808 нм. Типовая универсальная пара — 532 + 785 нм: неорганика и углеродные материалы плюс органика и фармпрепараты.

Чем MRID полезен в экологическом мониторинге?

Частицы загрязнителей и микропластик в пробах разнородны: часть флуоресцирует на 532 нм, часть слабо рассеивает на 785 нм. Мгновенное переключение волны подбирает условия под каждую частицу, ускоряя разбор проб.

Возможно ли картирование?

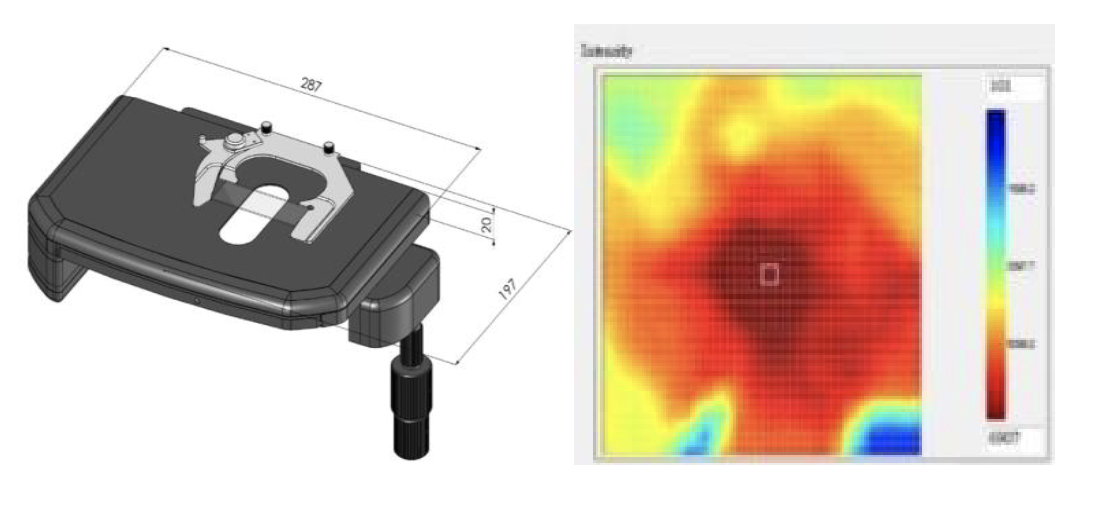

Да, с опциональным моторизованным столиком (75 × 50 мм; воспроизводимость 0,01 мкм по XY, 0,002 мкм по Z) — карты распределения фаз строятся на любой из двух волн.

Как измерять анизотропные кристаллы и тонкие плёнки?

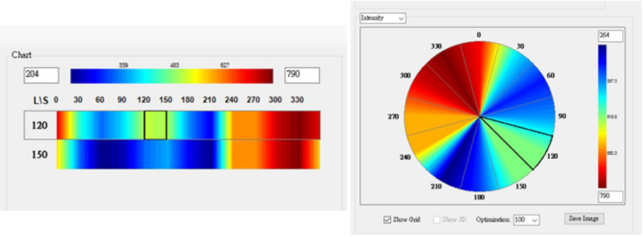

С поляризационным модулем RPRM: выбирается входной угол поляризации лазера, и по угловой зависимости спектров восстанавливается ориентация структурной решётки.

От чего зависит цена MRID?

От выбранной пары лазеров и опций (столик, контроллеры температуры, RPRM, SERS-подложки). Точная стоимость — в коммерческом предложении: кнопка «Узнайте цену» или info@czl.ru.

Возможна ли закупка по 44-ФЗ/223-ФЗ?

Да, поставка по 44-ФЗ/223-ФЗ выполняется через ООО «Промэнерголаб»; условия фиксируются в коммерческом предложении.
