Рамановский спектрометр GMD
- Прямой перенос излучения без волокна
- Стабильные лазерные источники
- Вертикальный и горизонтальный режимы измерения
- Простота замены держателей образца
- Возможность анализа различных образцов
Производитель ProTrusTech
Описание
GMD предназначен для проведения классических измерений методом рамановской спектроскопии (производитель — ProTrusTech, поставщик в РФ — компания Промэнерголаб). Данный рамановский спектрометр оптимизирован для работы с двумя длинами волн возбуждения (532 нм и 785 нм) и включает в свой состав фокусирующую оптику, температурный стабилизатор лазера и ПЗС-детектор высокой производительности. Спектрометр отличается портативностью: компактные размеры и небольшой вес позволяют использовать его как в лаборатории, так и при работе в поле, а измерения в горизонтальной и вертикальной ориентациях делают его ещё более гибким. Прибор комплектуется адаптерами для широкого спектра образцов: виалы, предметные стёкла, капилляры, SERS-подложки, драгоценные камни — под задачи химии, фармацевтики, анализа полимеров и геммологии.
Ключевые особенности
- Компактный дизайн и портативность
- Стабильные лазерные источники
- Простота замены держателей образца
- Возможность анализа различных образцов
- Прямой перенос излучения без волокна — без потерь, свойственных оптоволоконному тракту

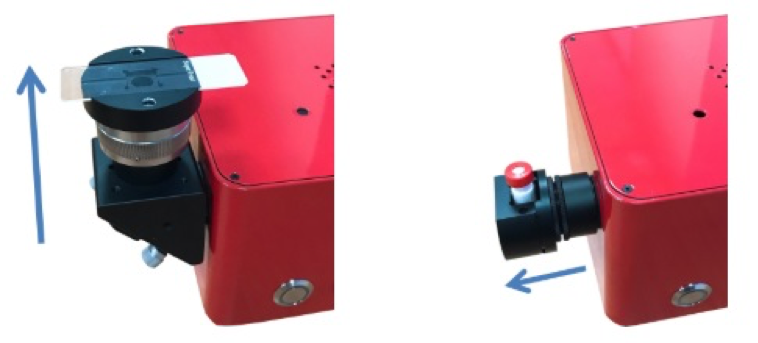

- Вертикальный и горизонтальный режимы измерения
Назначение и области применения
Органическая и неорганическая химия
Идентификация соединений и контроль реакций: жидкости в виалах и капиллярах, порошки, кристаллы. Горизонтальная геометрия удобна для растворов, вертикальная — для порошков и объёмных проб.
Анализ полимеров
Рамановская спектроскопия полимеров: определение типа полимера, добавок и наполнителей по характеристическим полосам без пробоподготовки.
Фармацевтическая промышленность
Идентификация субстанций и вспомогательных веществ через стекло виалы — входной контроль сырья и проверка соответствия серий; рамановский спектрометр для фармацевтики в базовой геометрии с держателем виал.
Полупроводниковая промышленность
Контроль материалов и покрытий по спектрам комбинационного рассеяния; для микроучастков — микроскопы MRI/MRID той же линейки.
Анализ углеводородов
Нефтепродукты и топлива: состав и примеси по полосам валентных колебаний C–H.
Геология и геммология
Рамановский спектрометр для геммологии: идентификация драгоценных камней в штатном держателе камней, определение минералов; неразрушающий контроль подлинности.
Конструкция и принцип работы
Оптическая схема GMD построена на прямом переносе излучения без волокна: лазер с температурной стабилизацией, фокусирующая оптика и высокопроизводительный ПЗС-детектор собраны в одном корпусе. Смена держателей (виалы, предметные стёкла, капилляры, SERS-подложки, держатель драгоценных камней) выполняется без юстировки; измерение возможно в вертикальной и горизонтальной ориентациях. Управление и обработка спектров — в ПО RAMSpec; выходная мощность лазера регулируется программно с шагом 1 мВт, колесо нейтральных фильтров (OD 2,0–0,04) ослабляет излучение до 0,01 мВт.
Как выбрать: GMD, GMDX или микроскопы линейки
- Классические измерения проб в держателях — GMD (эта страница).
- Нужны видеокамера, XYZ-столик, охлаждаемая ПЗС — GMDX / GMDXc.
- Микрообъекты, выбор точки по изображению, картирование — микроскопы MRI и MRID.
- 785 нм — органика и фармсубстанции (минимальная флуоресценция).
- 532 нм — неорганика, минералы, углеродные материалы (сигнал растёт как λ⁻⁴).
- 375/405 нм — фотолюминесцентные измерения; 633 и 808 нм — по задаче.
Комплектация и опции

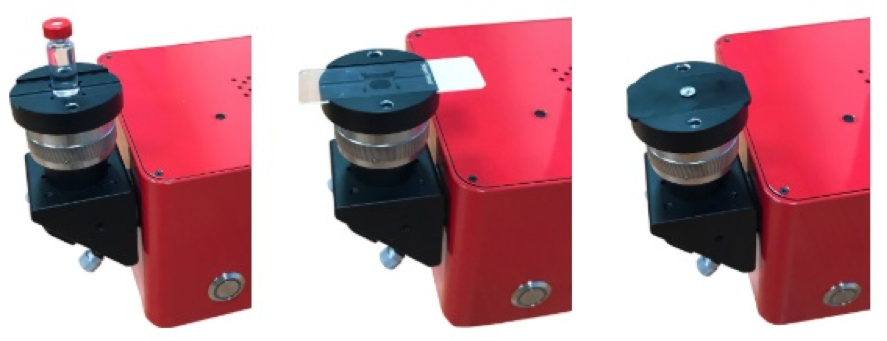

- Держатель виал, держатель предметных стёкол, держатель драгоценных камней (фото на странице).
- SERS-подложки MRS 3D-RCW.
- ПО RAMSpec для рамановских спектрометров.
- Видео-обзоры на странице: работа с сыпучими материалами и порошками, с жидкими пробами.
Преимущества
Безволоконная оптика. Прямой перенос излучения без волокна исключает потери и деградацию тракта.
Гибкая геометрия. Вертикальный и горизонтальный режимы + сменные держатели: жидкости, порошки, плёнки, камни.
Диапазон волн лазера. От 375 до 808 нм с программным контролем мощности от 0,01 мВт.
Поставка, гарантия, сервис
- Поставка по 44-ФЗ/223-ФЗ через ООО «Промэнерголаб»; условия поставки, гарантии и пусконаладки — в коммерческом предложении.
- Комплектация (длины волн, держатели, подложки) согласуется при подготовке КП.
Характеристики
| Длина волны возбуждения | 375 нм (PL) | 405 нм (PL) | 532 нм | 633 нм | 785 нм | 808 нм | ||
| Мощность лазера | 70 мВт | 25 мВт | 100 мВт | 70 мВт | 100 мВт | 120 мВт | ||
| Рабочий диапазон | 395 – 1100 нм | 420 – 1100 нм | 79 – 2000 см-1 | 79/186 – 3500 см-1 | 150 – 5400 см-1 | 150 – 3500 см-1 | 150 – 3600 см-1 | 186 – 3250 см-1 |
| Спектральное разрешение | 2.5 нм | 2.5 нм | 1.3 см-1 | 1.8 см-1 | 4.3 см-1 | 1.7 см-1 | 1.7 см-1 | 1.7 см-1 |
