Дифракционные решетки для двухканального спектрометра S150DUO

Производитель SOL instruments

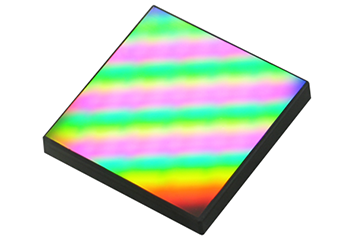

Дифракционные решетки для приборов серии S150-DUO

Для двухканального анализатора спектра S150DUO мы предлагаем широкий выбор нарезных и голографических дифракционных решеток, работающих в ультрафиолетовом, видимом и инфракрасном диапазонах. Размер решеток: 15 x 15 x 3 мм.

Наши специалисты помогут Вам сделать правильный выбор дифракционных решеток для решения Ваших задач, что позволит получить наилучшее сочетание высокой энергетической эффективности и минимального рассеянного света для различных областей спектра.

Дифракционные решетки для УФ и видимого диапазонов: 15 x 15 x 3 мм

Плотность штрихов, мм-1 Длина волны в угле блеска, нм  Обратная линейная дисперсия на длине волны блеска, нм/мм Спектральный диапазон, в котором эффективность решетки более 40%, нм Одновременное регистрируемый спектральный диапазон, нм
2400 270 2.49 200 - 540 70
1800 270 3.41 200 - 540  95
1800 500 3.11 335 - 1000  85
1200 280 5.2 200 - 560  145
1200 400 5.12 270 - 800  140
1200 500 5.03 335 - 1000  140
1200 600 4.91 400 - 1070 135
1200 750 4.67 500 - 1070 130
600 280 10.6 200 - 560  295
600 350 10.5 235 - 700  295
600 650 10.4 435 - 1070 290
600 750 10.3 500 - 1070 290
400 280 15.8 200 - 560  445
300 350 21.1 235 - 700  590
300 500 21.1 335 - 1000  590
300 600 21 400 - 1070 590
300 700 21 470 - 1070 590
200 350 31.7 235 - 700  890
200 500 31.6 335 - 1000  890
200 700 31.6 470 - 1070 890

Эшелле решетка, 75 мм⁻¹

Длина волны, нм Обратная линейная дисперсия, нм/мм Спектральное разрешение, нм Точность длины волны, нм
200 0.302 0.009 0.001
400 0.603 0.018 0.002
600 0.905 0.027 0.003
800 1.206 0.036 0.004
1000 1.508 0.045 0.005
