Фильтровое колесо модель FWS8
Автоматизированное фильтровое колесо FWS8 может содержать до 8 различных светофильтров (полосовые, нейтральные, интерференционные).
Фильтровое колесо легко устанавливается на входную щель спектрального прибора.
Для переключения фильтров используется шаговый двигатель. Управление работой фильтрового колеса осуществляется непосредственно от спектрального прибора.
Производитель SOL instruments
Характеристики
В стандартную комплектацию FWS8 входят 3 светофильтра со следующими параметрами:
| Материал фильтра | Рабочий диапазон (в котором обеспечивается отрезание 2-ых порядков) | Отрезаемые длины волн |
|---|---|---|
| стекло БС-7 | 390 - 640 нм | < 320 нм |
| стекло КС-10 | 640 - 1160 нм | < 580 нм |
| стекло ИКС-7 | 1160 - 1640 нм | < 820 нм |
Спецификация
| Количество светофильтров | 8 |
| Размер светофильтров | 25 мм |
| Макс. толщина светофильтров | 6 мм |
| Апертура | 22 мм |
| Время смены светофильтров | 0,2 сек на один светофильтр |

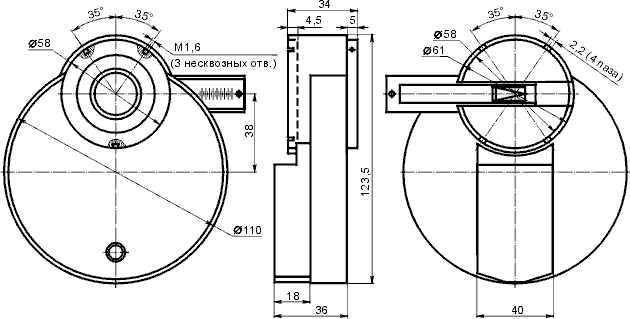

Габаритные размеры
