Монохроматор DM160

  • Относительные отверстие 1:3.5
  • Фокусное расстояние 160 мм
  • Вычитание дисперсии
  • Внутренний контроллер для управления разворотом решеток, выбора нужного светофильтра и управления встроенным затвором

Производитель SOL instruments

Особенности

DM 160 – автоматизированный прибор, в котором используется внутренний контроллер для управления разворотом решеток, выбора нужного светофильтра и управления встроенным затвором. Управление светосильным двойным монохроматором DM 160 осуществляется с помощью специального программного обеспечения. Внутренний контроллер использует RS-232–интерфейс для связи с компьютером.

Светосильный двойной монохроматор DM 160 с вычитанием дисперсии, относительным отверстием 1:3.5 и фокусным расстоянием 160 мм.

  • Высокая светосила
  • Низкий уровень рассеянного света
  • Автоматизированное управление от ПК
  • Встроенный узел светофильтров для устранения высших порядков дифракции

Благодаря использования только четырех оптических элементов и наличию промежуточной щели DM 160 отличается чрезвычайно низким уровнем рассеянного света и высоким спектральным разрешением.

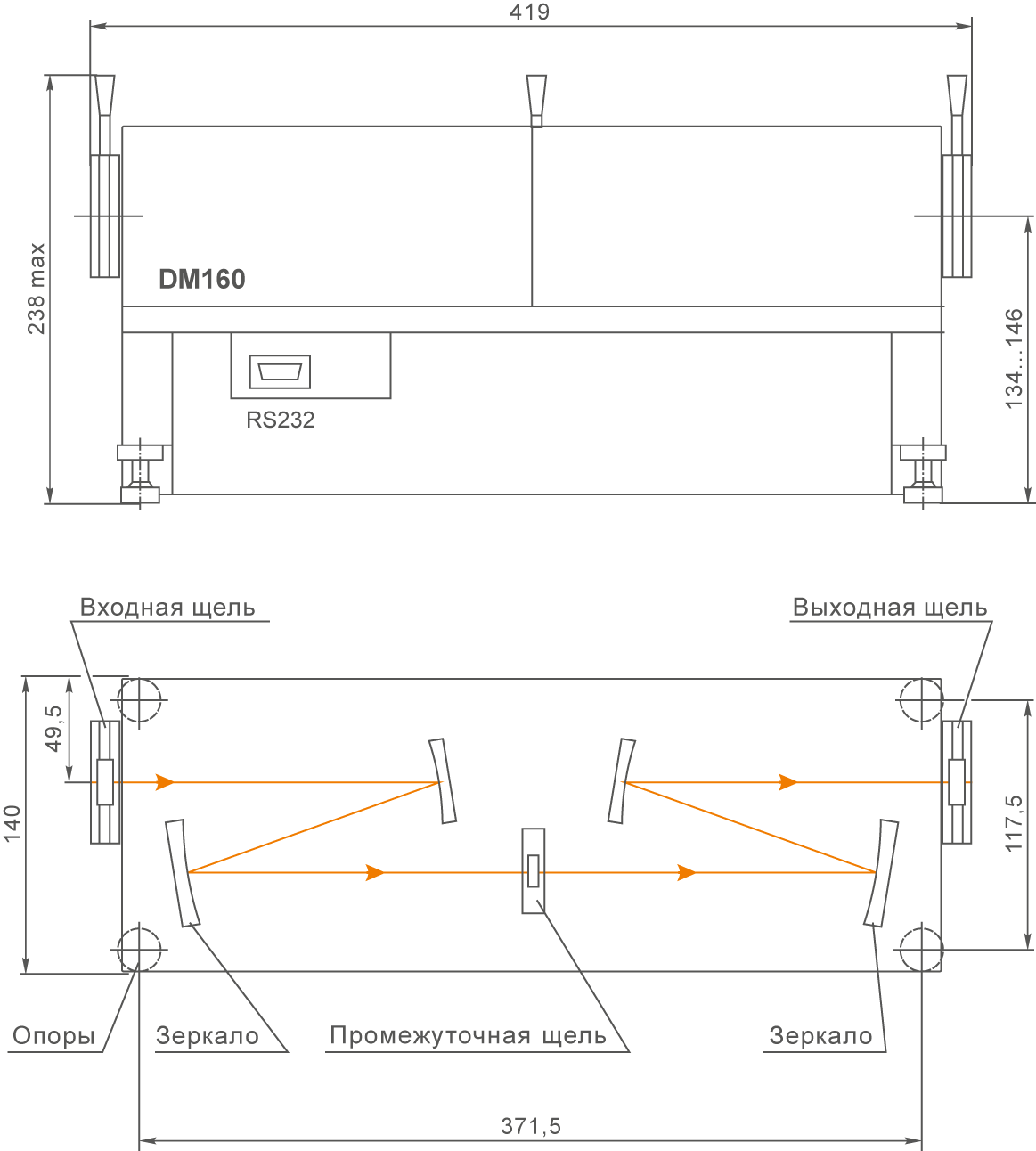

Монохроматор DM 160 выполнен по линейной схеме – входной и выходной порты расположены в одну линию и на одной высоте. Регулировка ширины входной и выходной щелей, установленных на входном и выходном порту соответственно, а также промежуточной щели осуществляется вручную с помощью ручек. Каждая ручка имеет четыре фиксированных положения. Установка нужного спектрального интервала производится перемещением ручки по вертикали.

Область применения

  • Спектральные измерения в УФ и видимом спектральных диапазонах
  • Флуоресцентная, Рамановская спектроскопия
  • Измерение поглощения и пропускания
  • Перестраиваемый фильтр с узкой спектральной полосой пропускания и сильным подавлением паразитного света

Оптическая система

Оптическая схема: Оригинальная с вычитанием дисперсии
Относительное отверстие(по входу): 1/3.5
Фокусное расстояние (выходное): 160 мм
Интегральный уровень рассеянного света (350 нм) с галогеновой лампой: < 0.01%
Рассеянный свет (20 нм от лазера): 10-7

Механизм развертки по спектру

Двигатель: Шаговый, с дроблением шага
Механизм: Червячный
Единичный шаг: 1.62 угловые секунды
Точность установки: ± 1 шаг
Скорость макс.: 10 000 шагов/с

Решетки

Тип: Нарезная, вогнутая, с переменным шагом штрихов
Плотность штрихов: 1200 штр/мм
Длина волны в угле блеска: 280 нм
Размер решетки: 40 х 40 х 10 мм
Рабочий диапазон длин волн (эффективность решетки > 40%): 190 - 560 нм

Оптические характеристики

Обратная линейная дисперсия (на длине волны 546): 6.58 нм/мм
Спектральное разрешение (ширина входной и промежуточной щели 0.22 мм): 1.45 нм
Воспроизводимость: ± 0.1 нм
Точность установки длины волны: ± 0.25 нм
Средний шаг сканирования: 0.025 нм

Спектральные щели

Управление шириной щели: ручное
Ширина раскрытия щели: 4 фиксированных положения
Входной и промежуточной: 0.22; 0.54; 1.1; 1.6 мм
Выходной: 0.44; 1.08; 2.2; 3.2 мм
Высота щели: 6 мм

Встроенный затвор

Пропускание в закрытом состоянии: < 0.001 %
Время перекрытия: ~100 мс
Максимальная частота: 1 Гц
Управление: Программно от встроенного контроллера прибора или TTL-сигналами от внешнего устройства

Габаритные размеры, требования к электропитанию

Габаритные размеры (Д х Ш х В): 419 х 140 х 175 мм

Вес:

8 кг
Напряжение питания: 100 - 230 В, 50/60 Гц
Потребляемая мощность, не более: 20 Вт

Управление

Общее управление: от встроенного контроллера
Внешнее управление: от персонального компьютера
Интерфейс связи с компьютером: RS-232

Монохроматор DM160 - полностью автоматизированный прибор. Основой управления является встроенный контроллер, который осуществляет постоянный контроль правильности выполнения команд управления механизмами прибора, поступающих от внешнего управляющего устройства. Кроме того, внутренний контроллер управляет встроенной платой АЦП, которая может быть установлена опционально.

Внешнее управление производится от компьютера при помощи программы DevCtrl.

Вы можете купить монохроматор в нашей компании по оптимальной цене.
