Световоды
- Высокотехнологичные световоды
- Широкий рабочий диапазон от 180 до 2400 нм
- Различная числовая апертура (NA) от 0,12 до 0,53
- Различная конфигурация наконечников
Производитель SOL instruments
Особенности
- Широкий диапазон рабочих температур(от -190°C до + 385°C)
- Высокая лучевая стойкость
- Широкий диапазон числовых апертур (NA)

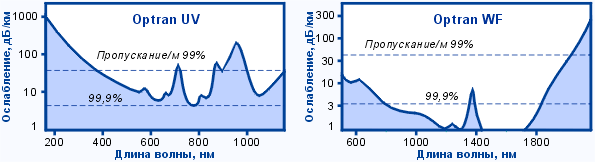

- Высокое пропускание в ближней ИК-области
- Круглая, квадратная, прямоугольная или линейная форма укладки пучка рабочих волокон
- Использование высококачественных материалов
В области бурно развивающихся технологий спектральных и оптических измерений, особенно в оперативных процессах, световоды играют важную роль. Правильный выбор световодов и адаптеров позволяет получать максимум информации. Оптическое волокно может поставляться отдельно.
Применение
- Вакуумные технологии
- Контрольные датчики
- Спектроскопия
- Фотометрия
- Системы наблюдения
- Аналитическое оборудование
 Различные формы укладки пучка рабочих волокон |
 Универсальный адаптер световода для ввода излучения на входную щель спектрального прибора |
Технические характеристики
| Длина | 0,5 м, 1 м, 2 м * |
| Диаметр волокна | |
| стандартный | 200 мкм, 400 мкм |
| возможный | 50-600 мкм |
| Рабочий спектральный диапазон | 180-2400 нм |
| Числовая апертура (NA) | |
| низкая | 0,12 ±0,02 |
| стандартная | 0,22 ±0,02 |
| возможная | 0,37 ±0,02; 0,44±0,02; 0,53±0,02 |
| Конфигурация световодов | одиночная, раздвоенная, многоканальная |
| Форма укладки пучка рабочих волокон | круглая, квадратная, прямоугольная, линейная |
| Защитное покрытие световодов | |
| PVC simplex (ПВХ) | рабочая температура до + 80 °C* |
| Black PVC (ПВХ) + гибкое покрытие из оцинкованной стали | рабочая температура до + 105 °C* |
| Немагнитная оплетка из нержавеющей стали | рабочая температура до + 350 °C* |
* Другие параметры - по специальному заказу.
