Двухканальный спектрограф

Двухканальный спектрограф NP250-2M

  • Спектрограф с двумя независимыми спектральными каналами
  • Фокусное расстояние каждого канала – 250 мм
  • Относительное отверстие всего прибора – 1/3.8
  • Относительное отверстие каждого канала – 1/5.3

Производитель SOL instruments

Основные параметры
  • Спектрограф с двумя независимыми спектральными каналами
  • Фокусное расстояние каждого канала – 250 мм
  • Относительное отверстие всего прибора – 1/3.8
  • Относительное отверстие каждого канала – 1/5.3

Описание

NP250-2M – спектрограф с двумя независимыми спектральными каналами. Фокусное расстояние каждого канала – 250 мм. Относительное отверстие всего прибора – 1/3.8, относительное отверстие каждого канала – 1/5.3.

Отличительные особенности

  • Параболические зеркала
  • Два независимых спектральных канала
  • Высокое пространственное разрешение по высоте щели
  • Широкий выбор дифракционных решеток


Излучение после входной щели разделяется на два независимых спектральных канала; каждый канал представляет собой автоматизированный спектрограф, выполненный по модифицированной схеме Хилла. Используемая оптическая схема позволяет избежать переотражения спектров от дифракционных решеток и зеркал, а параболические зеркала позволяют получить высокое пространственное и спектральное разрешение.

Оптическая схема двухканального спектрографа NP250-2M

Область применения

  • измерения в УФ, видимой и ИК спектральных областях
  • эмиссионная, флуоресцентная и рамановская спектроскопия
  • измерения коэффициентов поглощения и пропускания

Конфигурация прибора

Спектрограф NP250-2M –спектральный прибор, имеющие несколько конфигураций для обеспечения большинства спектроскопических применений. Мы предлагаем широкий выбор дифракционных решёток и большое количество аксессуаров. Для построения спектроскопической системы, ориентированной на решение Ваших уникальных задач, необходимо выбрать нужную конфигурацию прибора.

Входной порт и входная щель

Спектрограф NP250-2M имеет один входной порт, на который устанавливается входная спектральная щель. Все спектральные щели имеют стандартные присоединительные фланцы, что позволяет крепить непосредственно к входной щели различные аксессуары нашего производства: адаптер для оптического волокна, конденсор F#-matcher, фильтровое колесо, скоростные затворы и другие.

Узел дифракционных решеток

Каждая сменная решетка поставляется установленной в держатель. Держатели юстируются изготовителем при наладке прибора и дополнительной подстройки NP250-2M при смене решеток не требуется.

При необходимости, возможна поставка дополнительных дифракционных решеток под заказ. В этом случае пользователь самостоятельно производит подъюстировку решеток руководствуясь инструкциями, приведенными в сопроводительных документах на поставляемые дополнительные дифракционные решетки.

Спектральный канал спектрографа NP250-2M

Оптическая система

Оптическая система: Модифицированная схема Хилла с компенсацией астигматизма
Два независимых спектральных канала
Диапазон длин волн: 185 нм – 60 мкм (в зависимости от используемой решетки)
Относительное отверстие по входу:
- Общее по входу: 1/4.2
- Каждого спектрального канала: 1/6.1
Фокусное расстояние: 270 мм
Диапазон сканирования, ограниченный углом разворота решеток (для решетки 1200 штр/мм): 1280 нм
Основные зеркала:  внеосевые параболические
Рассеянный свет (На расстоянии 20 нм от линии лазера 632.8 нм)  2.5*10-5

Качество изображения:

Горизонтальное увеличение: 1.09
Вертикальное увеличение: 1
Вертикальное пространственное разрешение:
- В центре поля: 2 мкм
- На расстоянии ±10мм от центра 0.2 мм
Фокальная плоскость 25 х 8

Механизм развертки по спектру

Тип привода: вручную
Механизм: червячный

*Оптические характеристики

Обратная линейная дисперсия: 2.91 нм/мм
Спектральное разрешение:
ФЭУ (ширина щели 10 мкм): 0.07 нм
Цифровая камера (размер пикселя 14 мкм): 0.08 нм

* Параметры приведены для решетки 1200 штр/мм; длина волны 546 нм; размер пикселя 24 мкм

Решетки

Количество сменных решеток: неограниченно
Количество одновременно установленных решеток: 2
Размер: 50 х 40 х 10 мм
Крепление решеток: Держатель на одну решетку, сменяемую вручную
Способ вращения решетки: Относительно центра рабочей области, ось вращения совпадает со штрихами
*Воспроизводимость позиционирования решетки:
По длине волны: ±0.02 нм
По вертикальному положению изображения: ±0.2 мм

*Параметры приведены для решетки 1200 штр/мм; длина волны 546 нм

Порты

Количество портов: 1 входной, 1 выходной

Спектральные щели

Управление шириной раскрытия: вручную (микровинт)
Ширина раскрытия щели: Плавно регулируемая от 0 до 2 мм. Рабочая ширина щели: 0 - 0.4 мм
Параллельность ножей: ± 1 мкм
Точность (при ширине щели 1 мм): ± 10 мкм
Воспроизводимость: ±1 мкм
Цена деления микровинта: 2 мкм
Высота щели: 10 мм (рабочая высота щели регулируется ступенчатой диафрагмой: 1, 2, 3, 4 мм)

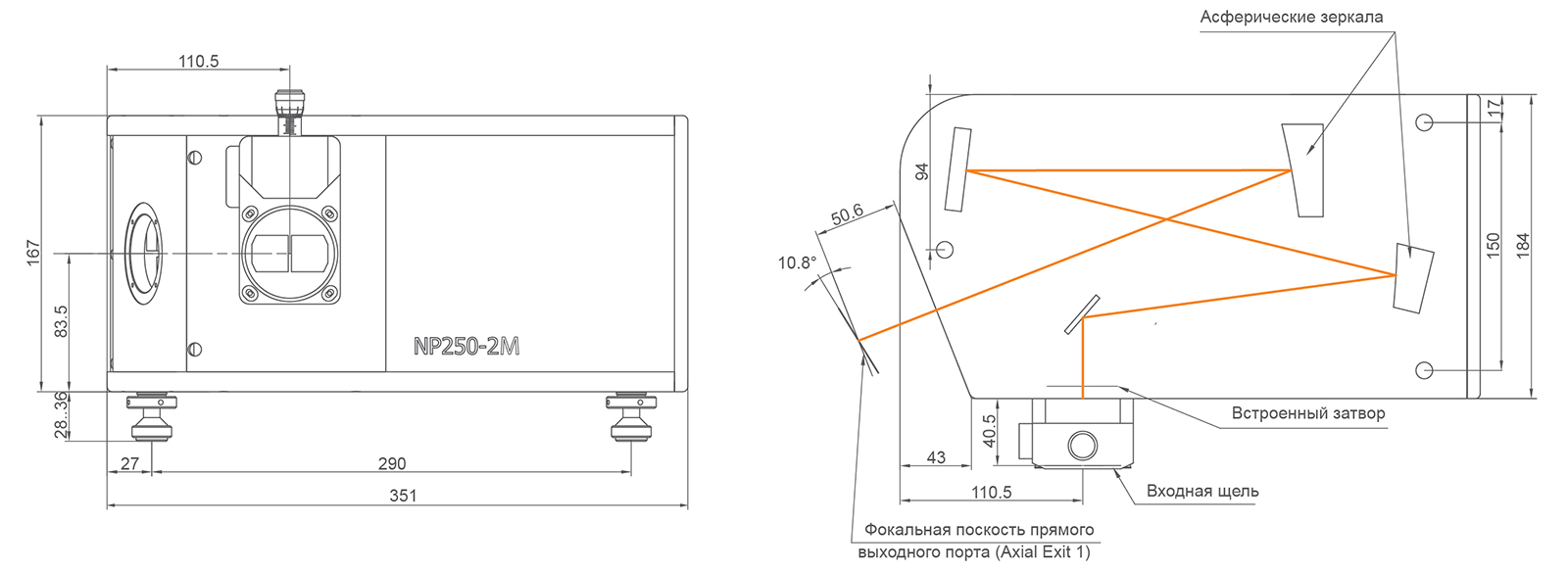

Габаритные размеры

Габаритные размеры (Д х Ш х В): 385 х 280 х 215 мм
Оптическая высота: 111 - 120 мм
Вес: 10 кг

Дифракционные решетки

Аксессуары для спектрографов

Диафрагма для изменения высоты входной щели

Диафрагма для изменения высоты входной щели
Устанавливается на входную щель и предназначена для плавной регулировки высоты входной щели в диапазоне от 0 до 10 мм.

Держатель световода с XY-подвижкой

Держатель световода с XY-подвижкой
Предназначен для подключения световодов (наконечник диаметром 10 мм) как непосредственно на входную щель, так и к входным портам других аксессуаров. Позволяет точно выставлять положение световода относительно входной щели прибора.

Световоды

Световоды
Широкий спектральный диапазон от 180 до 2400 нм числовая апертура (NA) от 0,12 до 0,43 световоды для многоканальной спектроскопии Проконсультируйтесь с нашими специалистами для выбора световода, наиболее подходящего для Ваших применений.

Фильтровое колесо FWS-8

Автоматизированное 8-позиционное фильтровое колесо FWS-8

  • может устанавливаться от 1 до 8 фильтров
  • диаметр фильтров 25.4 мм (1 дюйм), толщина до 6 мм
  • управление – от встроенного контроллера прибора

При использовании фильтров для обрезания высших порядков дифракции можно задавать длины волн переключения фильтров для автоматической установки нужного фильтра во время процесса сканирования спектра. Фильтры устанавливаются на предприятии - изготовителе.

Фильтровое колесо FWS-6

Автоматизированное 6-позиционное фильтровое колесо FWS-6

  • может устанавливаться от 1 до 6 фильтров
  • диаметр фильтров 25.4 мм (1 дюйм), толщина до 6 мм
  • управление – от встроенного контроллера прибора

При использовании фильтров для обрезания высших порядков дифракции можно задавать длины волн переключения фильтров для автоматической установки нужного фильтра во время процесса сканирования спектра. Позволяет пользователю производить замену фильтров вручную.

6-позиционное фильтровое колесо с ручным управлением, модель FWS-6М

6-позиционное фильтровое колесо с ручным управлением, модель FWS-6М

  • может устанавливаться от 1 до 6 фильтров
  • диаметр фильтров 25.4 мм (1 дюйм), толщина до 6 мм

Позволяет пользователю переключать и производить замену фильтров вручную.

Скоростной затвор, модель FS-20

Скоростной затвор, модель FS-20

  • может устанавливаться от 1 до 6 фильтров
  • диаметр фильтров 25.4 мм (1 дюйм), толщина до 6 мм

Предназначен для прерывания светового излучения с частотой до 20 Гц. Устанавливается непосредственно на входную щель. Используется в качестве внешнего затвора для измерения темнового сигнала фотоприемников, а так же для модуляции светового потока.

Скоростной затвор с конденсором изображения, модель FS-20-IC

Скоростной затвор с конденсором изображения, модель FS-20-IC

  • может устанавливаться от 1 до 6 фильтров
  • диаметр фильтров 25.4 мм (1 дюйм), толщина до 6 мм

Предназначен для прерывания светового излучения с частотой до 20 Гц. В составе затвора используется зеркальный конденсор с асферическими зеркалами, что позволяет использовать FS-20-IC в широком спектральном диапазоне. Световое излучение заводится на вход FS-20-IC с помощью световода или конденсора. Затвор устанавливается непосредственно на входную щель и опционально комплектуется фильтровым колесом (автоматизированным или с ручным управлением). Используется в многоканальной спектроскопии в качестве внешнего затвора при одновременной регистрации нескольких спектров с помощь цифровой камеры.

Конденсор F-Matcher

Конденсор F-Matcher
Линзовый конденсор для ввода излучения от источника света или световода в спектральный прибор, при этом конденсор согласует фокальные числа световода и прибора. Может устанавливаться как на входную, так и на выходную щели. Конденсор опционально комплектуется фильтровым колесом (автоматизированным или с ручным управлением) или кассетой для установки сменных фильтров вручную.

Одноэлементные детекторы

Одноэлементные детекторы
Широкий выбор охлаждаемых (с помощью элементов Пельтье или криогенных в сосудах Дюара) детекторов – Si, Ge, InGaAs, InAs, PbS, PbSe, MCT.

Для детекторов с малой приёмной площадкой
используется специальный адаптер с тороидальным зеркалом для точной фокусировки выходного излучения. Также доступно исполнение с линзовой оптикой - качество изображения лучше, спектрпльный диапазон меньше.

Плата АЦП

Плата АЦП
Встраиваемая внутрь приборов плата АЦП (16 бит) для приёма электрических сигналов с одноэлементных фотоприёмников. Имеет два входа для подключения двух детекторов одновременно. Диапазон входных напряжений – 0...(+2) В, скорость выборки 100 кГц.
