МКП детекторы на основе металлических анодов

Детекторы на основе микроканальной пластины (МКП)
С одним металлическим анодом
Предназначены для подсчета событий
Стандартные фланцы типа CF

Производитель Surface Concept

Описание

Публикации

Описание

Детекторы на основе микроканальной пластины (МКП) с одним металлическим анодом предназначены для подсчета событий, а также для обнаружения электронов, ионов и фотонов с временным разрешением. Металлические аноды детектора доступны с сегментацией в четырех квадрантах для обнаружения множественных попаданий путем параллельного и независимого считывания.

МКП детекторы доступны с различными активными площадями и монтируются на стандартные фланцы типа CF с проходными коннекторами для передачи сигнала и высоковольтного питания.

Блок детектора модели MCPD18

Фланцевый детектор с одним металлическим анодом на основе МКП с 2-кратным SHV и двухсторонним BNCпроходным коннектором и кабелями для питания высокого напряжения и импульсной развязкой.

активная область: 18 мм в диаметре
металлический анод с согласованным импедансом 50 Ом
плавающий фронт детектора: ± 1000 В

Блок детектора модели MCPD25

активная область: 25 мм в диаметре
металлический анод с согласованным импедансом 50 Ом
плавающий фронт детектора: ± 1000 В

Блок детектора модели MCPD40

активная область: 40 мм в диаметре
металлический анод с согласованным импедансом 50 Ом
плавающий фронт детектора: ± 1000 В

Блок детектора модели MCPD65

активная область: 65 мм в диаметре
металлический анод с согласованным импедансом 50 Ом
плавающий фронт детектора: ± 1000 В

Блок детектора модели MCPD80

активная область: 80 мм в диаметре
металлический анод с согласованным импедансом 50 Ом
плавающий фронт детектора: ± 1000 В

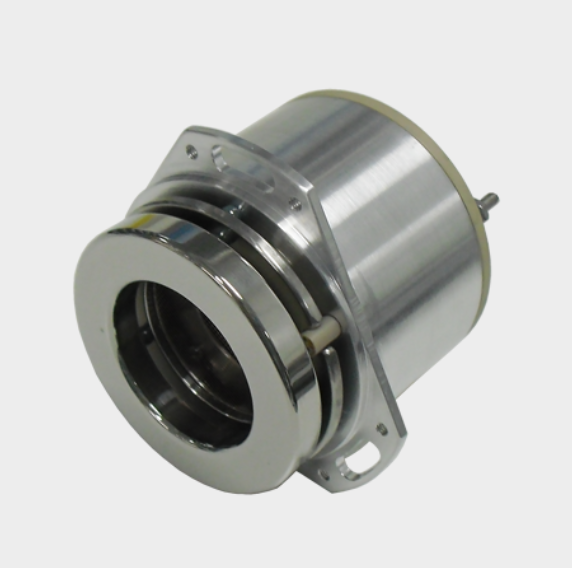

Блок МКП детектора свободной компоновки Custom Specific

Мы предоставляем специальные модификации наших существующих стандартных детекторов на основе МКП с одним металлическим анодом, такие как механическая модификация или модификация самого металлического анода, например, многократно сегментированные металлические аноды для повышения способности многократного попадания. Мы также предоставляем полностью новые САПР проекты, подходящие для уникальных приложений заказчика.

Аксессуары

Y. Li, J. Simolka, M. Millinger, E. Farahvashi, A. Mocker, M. Sommer, K. D. Bunte, R. Sramaa
Measurement of fragments generated by hypervelocity impacts of micron-sized iron particles at grazing
incidents
Advances in Space Research 69, 6 (2022) DOI: 10.1016/j.asr.2021.12.034

G. Sch nhense, K. Medjanik, S. Babenkov, D. Vasilyev, M. Ellguth, O. Fedchenko, S. Chernov, B. Sch nhense
and H.-J. Elmers
Momentum-Transfer Model of Valence-Band Photoelectron Diffraction
Comms. Phys. 3, 45 (2020) DOI: 0.1038/s42005-020-0311-9

G.W. Fraser, J.F. Pearson, W.B. Feller, L.M. Cook

Thermal neutron imaging using microchannel plates

SPIE Proceedings 1737, 298 (1993) DOI: 10.1117/12.138671

D. Kutnyakhov, P. Xian, M. Dendzik, M. Heber, F. Pressacco, S.Y. Agustsson, L. Wenthaus, H. Meyer, S. Gieschen,
G. Mercurio, A. Benz,K. Bühlman, S. D ster, R. Gort, D. Curcio, K. Volckaert, M. Bianchi, Ch. Sanders, J.A. Miwa,
S. Ulstrup, A. Oelsner, C. Tusche, Y.J. Chen, , D. Vasilyev, K. Medjanik, G. Brenner, S. Dziarzhytski, H. Redlin, B.
Manschwetus, S. Dong, J. Hauer, L. Rettig, F. Diekmann, K. Rossnagel, J. Demsar, H.J. Elmers, Ph. Hofmann,
R. Ernstorfer, G. Sch nhense, Y. Acremann and W. Wurth
Time- and momentum-resolved photoemission studies using time-of-flight momentum microscopy at a freeelectron
laser
Rev. Sci. Instrum. 91, 0130109 (2020) DOI: 10.1063/1.5118777

H.J. Elmers, J. Regel, T. Mashof, J. Braun, S. Babenkov, S. Chernov, O. Fedchenko, K. Medjanik, D. Vasilyev, J.
Minar, H. Ebert and G. Sch nhense
Rashba splitting of the Tamm surface state on Re(0001) observed by spin-resolved photoemission and scanning
tunneling spectroscopy
Phys. Rev. Research 2, 013296 (2020) DOI: 10.1103/PhysRevResearch.2.013296

O. Fedchenko, A. Winkelmann, S. Chernov, K. Medjanik, S. Babenkov, S. Y. Agustsson, D. Vasilyev, M. Hoesch,
H.J. Elmers and G. Sch nhense
Emitter-site specificity of hard x-ray Photoelectron Kikuchi-diffraction
New J. of Phys. 22, 103002 (2020) DOI: 10.1088/1367-2630/abb68b

K. Bühlmann, R. Gort, A. Fognini, S. D ster, S. Holenstein, N. Hartmann, Y. Zemp, G. Salvatella, T. U. Michlmayr,
T. B hler, D. Kutnyakhov, K. Medjanik, G. Sch nhense, A. Vaterlaus and Y. Acremann
Compact setup for spin-, time-, and angle-resolved photoemission spectroscopy
Rev. Sci. Instrum. 91, 063001 (2020) DOI: 10.1063/5.0004861

S. Babenkov, K. Medjanik, D. Vasilyev, S. Chernov, C. Schlueter, A. Gloskovskii, Yu. Matveyev, W. Drube, B.
Sch nhense, K. Rossnagel, H.-J. Elmers and G. Sch nhense
High-accuracy bulk electronic bandmapping with eliminated diffraction effects using hard X-ray photoelectron
momentum microscopy
Comms. Phys. 2, 107 (2019) DOI: 10.1038/ s42005-019-0208-7

O. Fedchenko, A. Winkelmann, K. Medjanik, S. Babenkov, D. Vasilyev, S. Chernov, C. Schlueter, A. Gloskovskii,
Yu. Matveyev, W. Drube, B. Sch nhense, H. J. Elmers and G. Sch nhense
High-resolution hard-x-ray photoelectron diffraction in a momentum microscope - the model case of graphite
New J. of Phys. 21, 113031 (2019) DOI: 10.1088/1367-2630/ab51fe

O. Fedchenko, K. Medjanik, S. Chernov, D. Kutnyakhov, M. Ellguth, A. Oelsner, B. Sch nhense, T. Peixoto,
P. Lutz, C.-H. Min, F. Reinert, S. D ster, Y. Acremann, J. Viefhaus, W. Wurth, J. Braun, J. Min r, H. Ebert, H. J.
Elmers and G. Sch nhense
4D texture of circular dichroism in soft-x-ray photoemission from tungsten
New J. of Phys. 21, 013017 (2019) DOI: 1367-2630/aaf4cd

K. Medjanik, S. V. Babenkov, S. Chernov, D. Vasilyev, B. Sch nhense, C. Schlueter, A. Gloskowskii, Yu. Matveyev,
W. Drube, H. J. Elmers and G. Sch nhense
Progress in HAXPES Performance Combining Full-Field k-Imaging with Time-of-Flight Recording
J. of Synchr. Radiation 26, 1996–2012 (2019) DOI: 10.1107/S1600577519012773

K. Medjanik, O. Fedchenko, S. Chernov, D. Kutnyakhov, M. Ellguth, A. Oelsner, B. Sch nhense, T. R. F. Peixoto,

P. Lutz, C.-H. Min, F. Reinert, S. D ster, Y. Acremann, J. Viefhaus, W. Wurth, H. J. Elmers and G. Sch nhense
Direct 3D Mapping of the Fermi Surface and Fermi Velocity
Nature Materials 16, 615-621 (2017) DOI: 10.1038/nmat4875

G. Sch nhense, K. Medjanik, S. Chernov, D. Kutnyakhov, O. Fedchenko, M. Ellguth, D. Vasilyev, A
Zaporozhchenko, D. Panzer, A. Oelsner, C. Tusche, B. Sch nhense, J. Braun, J. Min r, H. Ebert, J. Viefhaus, W.
Wurth and H. J. Elmers
Spin-Filtered Time-of-Flight k-Space Microscopy of Ir – Towards the “Complete” Photoemission Experiment
Ultramicroscopy 183, 19–29 (2017) DOI: 10.1016/j.ultramic.2017.06.025

M. Staab, D. Kutnyakhov, R. Wallauer, S. Chernov, K. Medjanik, H.- J. Elmers, M. Kl ui and G. Sch nhense
Energy- and k-resolved mapping of the magnetic circular dichroism in threshold photoemission from Co films
on Pt(111)
Phys. Rev. B 95, 165437 (2017) DOI: 10.1103/PhysRevB.95.165437

H. J. Elmers, D. Kutnyakhov, S.V. Chernov, K. Medjanik, O. Fedchenko, A. Zaporozhchenko-Zymakova, M.
Ellguth, C. Tusche, J. Viefhaus, G. Sch nhense
Hosting of surface states in spin-orbit induced projected bulk band gaps of W(110) and Ir(111)
J. Phys.: Condens. Matter 29, 255001 (2017) DOI: 10.1088/1361-648X/aa7173

A. Zaporozhchenko-Zymakov , D. Kutnyakhov, K. Medjanik, C. Tusche, O. Fedchenko, S. Chernov, M. Ellguth,
S.A. Nepijko, H.J. Elmers, and G. Sch nhense
Momentum-resolved photoelectron absorption in surface barrier scattering on Ir(111) and graphene/Ir(111)
Phys. Rev. B 96, 155108 (2017) DOI: 10.1103/PhysRevB.96.155108

C. Tusche, P. Goslawski, D. Kutnyakhov, M. Ellguth, K. Medjanik, H. J. Elmers, S. Chernov, R. Wallauer, D.
Engel, A. Jankowiak, and G. Sch nhense
Multi-MHz Time-of-Flight Electronic Bandstructure Imaging of Graphene on Ir(111)
Appl. Phys. Lett. 108, 261602 (2016) DOI: 10.1063/1.4955015

A. Kronenberg, J. Braun, J. Minar, H.-J. Elmers, D. Kutnyakhov, A. V. Zaporozh-chenko, R. Wallauer, S. Chernov,
K. Medjanik, G. Sch nhense, M. Kl ui, S. Chadov, H. Ebert, and M. Jourdan
Dirac cone and pseudogapped density of states in the topological half-Heusler compound YPtBi
Phys. Rev. B 94, 161108 (2016) DOI: 10.1103/PhysRevB.94.161108

D. Kutnyakhov, S. Chernov, K. Medjanik, R. Wallauer, C. Tusche, M. Ellguth, S.A. Nepijko, M. Krivenkov, J.
Braun, S. Borek, J. Minar, H. Ebert, H.J. Elmers, and G. Sch nhense
Spin texture of time-reversal symmetry invariant surface states on W(110)
Scientific. Rep. 6, 29394 (2016) DOI: 10.1038/srep29394

H. J. Elmers, R. Wallauer, M. Liebmann, J. Kellner, M. Morgenstern, R. N. Wang, J. E. Boschker, R. Calarco, J.
Sanchez-Barriga, O. Rader, D. Kutnyakhov, S. V. Chernov, K. Medjanik, C. Tusche, M. Ellguth, H. Volfova, S.
Borek, J. Braun, J. Minar, H. Ebert, and G. Sch nhense
Spin mapping of surface and bulk Rashba states in ferroelectric α-GeTe(111) films
Phys. Rev. B 94, 201403 (2016) DOI: 10.1103/PhysRevB.94.201403

K. Müller-Caspary, A. Oelsner P. Potapov
Two-dimensional strain mapping in semiconductors by nano-beam electron diffraction employing a delay-line
detector
Applied Physics Letters 107, 1072110 (2015) DOI: 10.1063/1.4927837

X. Cui, C. Wang, A. Argondizzo, S. Garrett-Roe, B. Gumhalter, and H. Petek
Transient excitons at metal surfaces
Nature Physics 10, 505-509 (2014) DOI: 10.1038/NPHYS2981

A. Beni, N. Ott, M. Pawelkiewicz, M. Ward , K. Young, B. Bauer, P. Rajput, B. Detlefs, J. Zegenhagen, R. McGrath,
M.-G. Barth s-Labrousse, L.P.H. Jeurgens, and P. Schmutz
Hard X-ray Photoelectron Spectroscopy (HAXPES) characterisation of electrochemical passivation oxide layers
on Al–Cr–Fe complex metallic alloys (CMAs)
Electrochemistry Communications 46, 13-17 (2014) DOI: 10.1016/j.elecom.2014.05.024

M. Huth, C.-T. Chiang, A. Trützschler, F.O. Schumann, J. Kirschner, and W. Widdra<
Electron pair emission detected by time-of-flight spectrometers: Recent progress
Appl. Phys. Lett. 104, 061602 (2013) DOI: 10.1063/1.4864274

C. Aruta, C. Schlueter, T.-L. Lee, D. Di Castro, D. Innocenti, A. Tebano, J. Zegenhagen, and G. Balestrino
Interface reconstruction in superconducting CaCuO2 /SrTiO3 superlattices: A hard x-ray photoelectron
spectroscopy study
Physical Review B 87, 155145 (2013) DOI: 10.1103/PhysRevB.87.155145

A. Iturrondobeitia, A. Go i, L. Lezama, C. Kim, M. Doeff, J. Cabanabc, and Te filo Rojo
Effect of Si(iv) substitution on electrochemical, magnetic and spectroscopic performance of nanosized
LiMn2-xSixO4
Journal of Materials Chemistry A 1, 10857 (2013) DOI: 10.1039/C3TA11659J

P. Dziawa, B. J. Kowalski, K. Dybko, R. Buczko, A. Szczerbakow, M. Szot, E. Łusakowska, T. Balasubramanian,
B. M. Wojek, M. H. Berntsen, O. Tjernberg & T. Story
Topological crystalline insulator states in Pb1−xSnxSe
Nature Materials 11, 1023-1027 (2012) DOI: 10.1038/nmat3449

W.B Feller, R.G. Downing, and P.L White
High-Resolution Imaging with Microchannel Plates
INIS ANS Annual Meeting Boston MA 32, 103 (1999) DOI

A.S Tremsin and W.B. Feller
Efficiency optimization of microchannel plate (MCP) neutron imaging detectors. I. Square channels with 10B
doping
Nuclear Instruments and Methods in Physics Research A 539, 278 (2005) DOI: 10.1016/j.nima.2004.09.028

A.S. Tremsin and W.B. Feller
The theory of compact and efficient circular-pore MCP neutron collimators
Nuclear Instruments and Methods in Physics Research A 556, 556 (2006) DOI: 10.1016/j.nima.2005.11.068

A.S. Tremsin, E. H. Lehmann, N. Kardjilov, M. Strobl, J. B. McPhate, J. V. Vallerga, O. H. W. Siegmund, W.B. Feller
Refraction contrast imaging and edge effects in neutron radiography
Journal of Instrumentation 7, C02047 (2012) DOI: 10.1088/1748-0221/7/02/C02047
