Система активной виброизоляции напольного типа DVIA-MB

  • Типоисполнение в виде платформы
  • Подавление вибраций на 2 Гц со степенью 90%, на 10 Гц – 99%
  • Уникальный механизм обратной связи
  • Система управления прямого действия

Производитель DAEIL

Описание

Данная система была специально разработана для совместного использования со сканирующими и просвечивающими  электронными микроскопами. DVIA-MB обеспечивает максимальную активную виброизоляцию в диапазоне «опасных» низких частот в своем классе, что делает ее идеальным выбором для получения изображений биологических объектов и прочих тонких структур с самым высоким разрешением. Кроме того, виброизолирующая платформа системы DVIA-MB позволяет размещать на ней все коммерческие электронные микроскопы, доступные на мировом рынке.

Отличительные особенности

  • Типоисполнение в виде платформы
  • Низкий профиль
  • Подавление вибраций на 2 Гц со степенью 90%, на 10 Гц – 99%
  • Уникальный механизм обратной связи и система управления прямого действия
  • Контроль колебаний по всем шести степеням свободы
  • Грузоподъемность до 6000 кг
  • Возможность кастомизации

Области применения

  • Сканирующая электронная микроскопия
  • Просвечивающая электронная микроскопия

Превосходные активные виброизоляторы

Система DVIA-MB включает в свой состав четыре высокоточных активных виброизолятора, в которые также встроены воздушные пружины (пассивная виброизоляция) и система активной изоляции. Также в данные изоляторы установлены внутренние датчики и электромагнитные приводы. Все эти компоненты позволяют с высокой эффективностью компенсировать колебания от низкочастотных и высокочастотных вибраций.

Преодоление пределов работы систем пассивной виброизоляции

Поскольку системы активной виброизоляции не имеют собственных резонансных частот, они позволяют гасить вибрации в диапазоне 1 – 10 Гц, в отличие от систем пассивной виброизоляции, которые усиливают низкочастотные вибрации из-за наличия собственных резонансных частот, что оказывает особенно негативное влияние при получении изображений на уровне наномасштабов.



Механизм обратной связи и система управления прямого действия

Системы активной виброизоляции серии DVIA используют уникальный механизм обратной связи (FB), который непрерывно регистрирует колебания, нарушающие равновесное состояние системы, и мгновенно реагирует на данную вибрацию с целью гашения возникающих колебаний в реальном времени. Система управления прямого действия (FF) используется для фильтрации вибраций, идущих от пола, с помощью предустановленных алгоритмов.

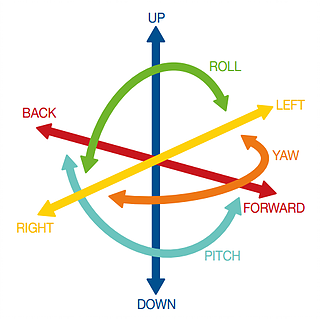

Контроль колебаний по всем шести степеням свободы

Внутренние сенсоры и силовые приводы, установленные внутри систем серии DVIA, регистрируют и компенсируют все колебания и перемещения по поступательным степеням свободы (движение вперед/назад вдоль осей X, Y, Z) и по вращательным степеням свободы (вращение/качание вокруг осей X, Y, Z).

Измерение со сверхвысоким разрешением на уровне наномасштабов

Использование систем активной виброизоляции DVIA-MB позволяет избавиться от нежелательных искажений. Как показано на рисунках ниже, при исследовании с помощью СЭМ, использование системы активной виброизоляции DVIA-MB позволяет устранить размытие линий из-за низкочастотных вибраций и делает изображения более четкими.

Изображение с SEM микроскопа: без DVIA-MB (слева), с DVIA-MB (справа).

Изображение с SEM микроскопа: пассивная виброизоляция (слева; границы структур нечеткие активная виброизоляция (справа; границы структур четкие).

Технические характеристики

Модель DVIA-MB1000 DVIA-MB3000 DVIA-MB6000
Габаритные размеры Виброизолятор* 215 × 215 × 180 мм 232 × 232 × 180 мм 308 × 308 × 180 мм
Контроллер 335 × 357 × 120 мм
Грузоподъемность 500 – 1700 кг 1500 – 3500 кг 3000 – 6000 кг
Вес изолятора 15 кг 15 кг 15 кг
Силовой привод Электро-магнитный
Усиление силового привода > 20 Н по вертикальной оси; > 40 Н по горизонтальной оси
Количество компенсируемых степеней свободы 6
Степень виброизоляции 99% при вибрациях в 10 Гц
Активный рабочий диапазон 0.5 – 100 Гц
Время стабилизации < 0.5 с
Напряжение питания 85 – 264 В, переменный ток, 50/60 Гц
Энергопотребление Типовое < 50 Вт
Максимальное 110 Вт
Рабочая температура 5 – 50°C
Влажность 20 – 90%
Установка положения по горизонтальной оси Автоматическая регулировка
Управление Внешний контроллер
Требуемое давление воздуха >5 кг/см2 (5 бар)

*Габаритные размеры верхней плиты виброизолирующей платформы могут изменяться в зависимости от требований пользователя.

Запуск на Вашем рабочем месте для получения максимальной производительности

Каждая отдельно взятая лаборатория характеризуется наличием своих собственных вибраций – это означает, что установка каждой отдельно взятой системы виброизоляции требует различной настройки для каждого отдельного случая. Поэтому мы предлагаем Вам нашу помощь при установке оборудования, чтобы механизм обратной связи и система управления прямого действия системы виброизоляции работали с максимальной эффективностью, что является важным фактором для гашения вибраций в диапазоне 1 – 10 Гц. Без правильной установки и настройки система может работать не на максимуме возможной производительности.
