Антивибрационный стол с эластомерной изоляцией, гранитной столешницей и внешним корпусом из дерева (DIT-E-W)

  • Подходят измерительного и испытательного оборудования
  • Виброизоляция осуществляется в 2 этапа
  • Диапазон подстройки по высоте 8 мм
  • Эффективность виброизоляции  65 – 70%

Производитель Dynemech Systems

Узнайте цену

Описание

Столы серии DIT-E-W подходят для всех типов измерительного и испытательного оборудования, используемого в лабораториях и чистых помещениях. Этот стол имеет внешний корпус из дерева с полиуретановым покрытием. Вибрации изолируются с помощью двухслойных эластомерных виброизоляционных DP листов. В зависимости от характера вибраций можно установить до пяти слоев DP листов, что значительно снижает вибрации на 70-95% в зависимости от частоты входящих колебаний. Столешница изготовлена из тяжелой гранитной плиты, что обеспечивает жесткость, стабильность системы, низкую собственную частоту и высокую эффективность демпфирования. Каркас стола изготовлен из конструкционной стали марки IS 2062. Для обеспечения коррозионной стойкости и долговечности на каркас нанесено порошковое покрытие. Виброизоляция осуществляется в 2 этапа. Первый этап виброизоляции осуществляется в ножках, где антивибрационные подкладки устанавливаются в регулируемую опору, гася вибрации средней и высокой частоты. Второй уровень виброизоляции достигается за счет пятислойной конструкции из специальных профилированных виброизоляционных пластин. Этот слой виброизоляционных пластин имеет низкую собственную частоту колебаний и гасит большую часть входящих вибраций свыше 15 Гц. Для тяжелых версий в качестве опции предусмотрены прочные колесики для удобного перемещения стола.

Cтолы серии DIT-E-W могут использоваться в лабораториях, где проводятся исследования на весах, гальванометрах, настольных электронных микроскопах, атомно-абсорбционных спектрофотометрах и другом схожем оборудовании, чьи показания напрямую зависят от вибраций. Cтол с мраморной столешницей может использоваться в лабораториях и научно-исследовательских центрах для точного химического анализа и для научных исследований в фармацевтической, пищевой, химической или полупроводниковой промышленности.

Модель Нагрузка Длина Ширина Средняя высота Толщина столешницы Частота колебаний
DIT-E-W-01 до 250 кг 500 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-W-01-S1 до 250 кг 630 мм 630 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-W-02 до 450 кг 750 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-W-03 до 1250 кг 900 мм 600 мм 800 - 1000 мм 100 мм 7 – 8 Гц
DIT-E-W-04 до 1250 кг 1000 мм 800 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-W-05 до 1250 кг 1200 мм 1000 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-W-06 до 1500 кг 1800 мм 1500 мм 800 - 1000 мм 150 мм 7 – 8 Гц
Параметры эластомерной изоляции
Метод выравнивания по высоте с помощью вращения нижних опор
Диапазон подстройки по высоте 8 мм
Эффективность виброизоляции 65 – 70%

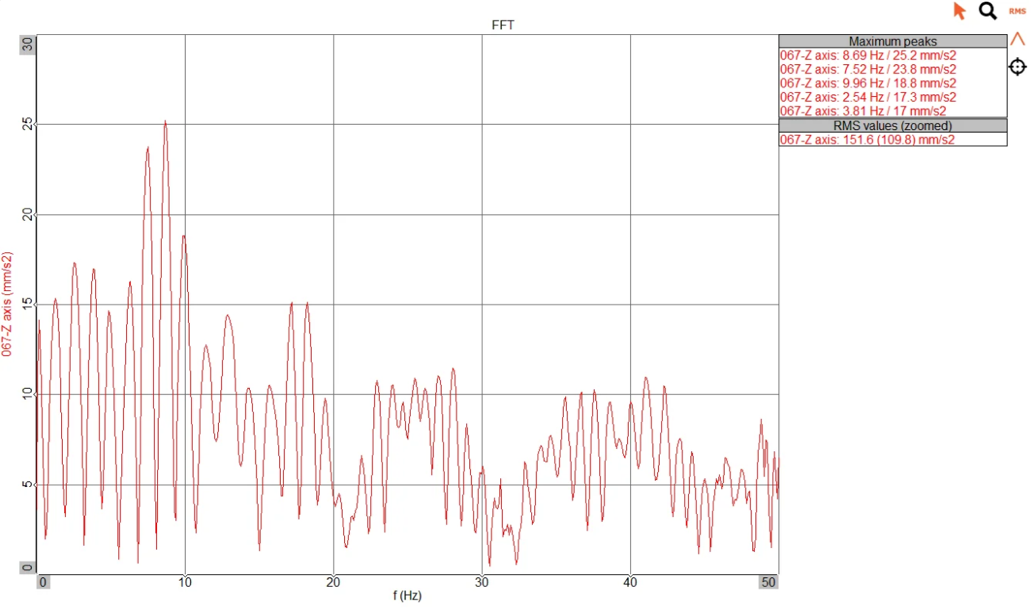

Уровень вибраций до использования стола серии DIT-E-W

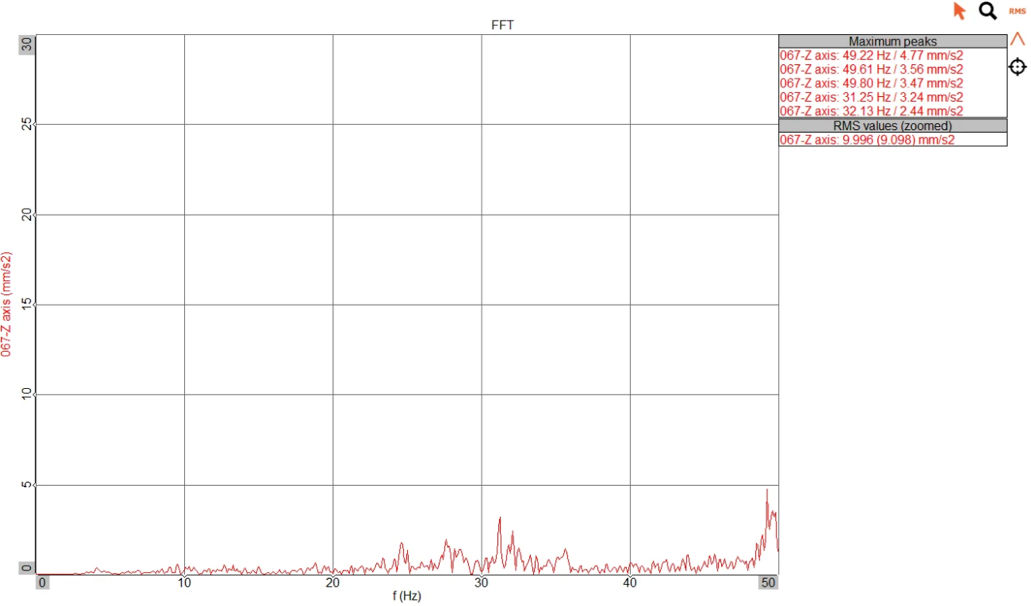

Уровень вибраций после использования стола серии DIT-E-W
